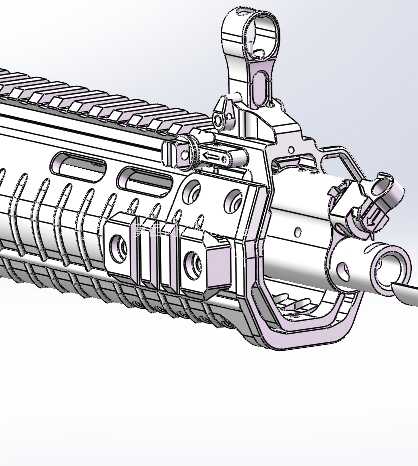

CR42系统护木及准星基座结构设计

　　这套护木与准星基座结构，主要适配气软类发射器的前端改装场景，在休闲竞技、影视道具制作、战术装备模拟展示等领域都有实际应用空间，核心作用是为发射器前端提供稳定的附件安装接口，同时承担准星定位、前端结构防护的功能，替代原有一体式护木结构，拓展前端战术拓展性。从功能特性来看，护木部分采用多段式皮卡汀尼导轨布局，上下左右四个方向均预留了标准附件安装位，可兼容战术手电、激光指示器、前握把、两脚架等常见战术附件的安装需求，导轨槽的间距严格遵循通用战术附件的安装标准，避免出现附件装夹错位、锁紧后晃动的问题。

　　准星基座与护木采用一体化衔接设计，准星安装位的折叠转轴预留了足够的转动间隙，不会出现折叠时与护木棱边干涉的情况，准星的高度基准与原有系统的照门基准保持齐平，保证瞄准基线的一致性，无需额外调整照门高度即可完成瞄准线校准。设计过程中针对原有开源方案的手前部结构做了针对性调整，优化了准星安装座的加强筋布局，在原有薄壁结构的基础上增加了转角处的圆弧过渡，减少3D打印过程中出现层间开裂、应力集中的风险，护木的内壁与发射器外管的配合间隙控制在0.2mm范围内，既保证套装时的顺畅度，又避免安装后出现径向晃动。

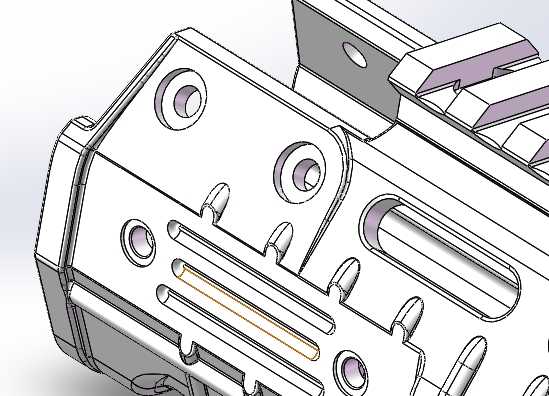

　　安装固定逻辑上，整套结构通过四个M4内六角平圆头螺丝完成与发射器主体的锁紧，螺丝孔位做了沉头处理，螺丝锁紧后头部完全埋入护木表面的沉台内，不会突出护木表面影响附件安装或者握持手感。护木的握持部分做了环形防滑槽设计，槽深0.8mm，既可以提升握持时的摩擦力，又能在连续射击产生震动时减少手部打滑的概率，护木下边缘的棱角全部做了45度倒角处理，倒角宽度1.5mm，避免尖锐棱边划伤手部，同时也能减少打印过程中支撑拆除后的毛刺处理工作量。从安装边界来看，护木总长度覆盖发射器前端从导气箍位置到枪口帽前10mm的区间，不会遮挡枪口装置的安装空间，护木的最大外径控制在62mm以内，适配常见的发射器收纳包尺寸，不会出现装包时卡滞的问题。准星基座的高度从护木顶面算起为28mm，折叠后准星完全放倒时的高度与护木顶面齐平，不会遮挡光学瞄准镜的视野，满足机械瞄具与光学瞄具切换使用的需求。结构壁厚方面，护木主体的基础壁厚设置为2.5mm，导轨位置的壁厚增加到4mm，保证附件装夹锁紧时的结构强度，不会因为螺丝锁紧力过大导致导轨变形，内壁的加强筋沿护木轴向均匀分布，筋厚1.5mm，在不额外增加过多重量的前提下提升整体抗扭强度，避免摔落时出现护木断裂的情况。

　　针对3D打印的工艺特性，所有的悬空结构都设计了45度以上的自支撑角度，减少打印时的支撑用量，同时降低支撑拆除后的表面处理难度，孔位的打印尺寸预留了0.3mm的后处理余量，打印完成后仅需用对应规格的钻头简单过孔即可保证螺丝的顺畅装配，无需进行大量的锉修打磨。在实际装配验证逻辑中，这套结构不需要对原有发射器的主体部件做任何切削修改，完全依靠螺丝锁紧的抱紧力完成固定，拆装过程不会损伤原有发射器的表面涂层，适合玩家自行改装操作，准星部分的准星片安装槽采用标准燕尾槽结构，可兼容市面上常见的替换准星片，方便用户根据使用场景更换不同宽度的准星片，适配不同的瞄准习惯。
