双刃剃须刀片精密结构三维数模

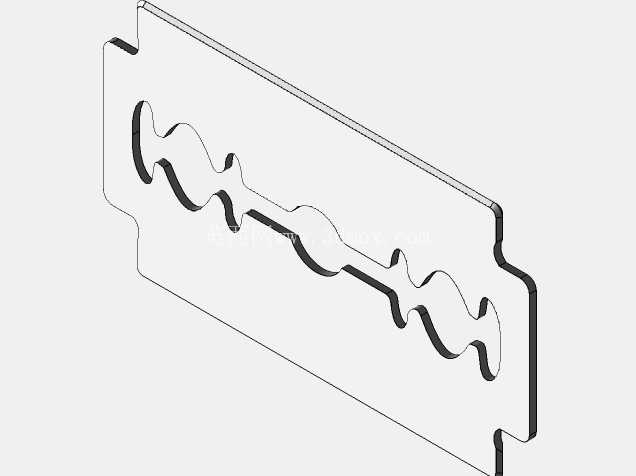

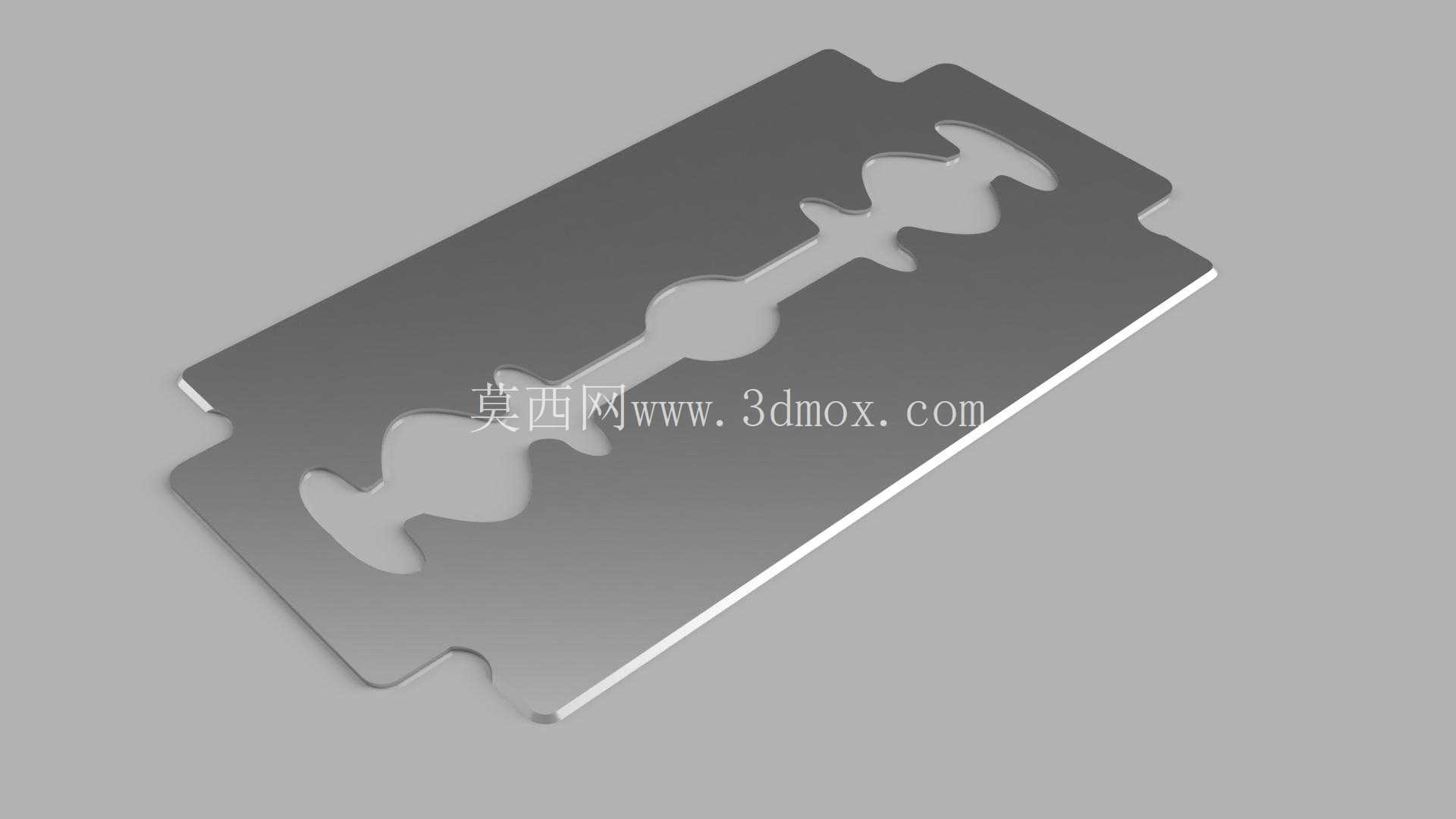

　　日常手动剃须场景中使用的双刃替换刀片，是手动剃须刀的核心消耗配件，这类刀片同时也可适配部分工业刮边、薄膜修边、线束剥皮等轻量切削工位的手持工具使用，其结构设计直接决定剃须时的贴合度、切削锋利度以及使用安全性。本次构建的三维数模完整还原了双刃刀片的所有结构细节，可直接用于剃须刀头的适配结构设计、刀片包装结构的尺寸校核、刀片冲压模具的前期结构验证等场景。从实际使用需求出发，这类刀片的核心功能是通过极薄的刃口实现毛发的快速切断，同时要保证安装后刃口露出高度可控，避免刮伤皮肤，因此在结构设计时，首先要确定整体的外形轮廓尺寸，该刀片整体长宽高尺寸为47mm×27mm×0.5mm，整体为薄片状冲压结构，厚度方向的尺寸公差需要控制在极小范围内，避免安装后出现刃口高低差，导致剃须时出现拉扯感或者刮伤问题。

　　刀片两侧对称布置的切削刃口，采用平行于长边的直刃设计，刃口角度经过反复验证，控制在17-22度之间，既保证刃口足够锋利，能顺利切断直径0.05-0.2mm的毛发，又能保证刃口有足够的强度，不会在正常按压剃须时出现崩口、卷刃的问题。刀片中部的异形定位孔是整个结构的设计重点，这个孔型需要和剃须刀头的定位凸台完全匹配，既要保证刀片安装后不会出现前后、左右的窜动，又要让用户在替换刀片时能轻松对位，不需要额外调整位置；孔型的中间段设计为圆形过渡，两侧为对称的异形卡槽，刚好卡入刀头的定位柱，安装后刀片和刀头之间预留0.1-0.2mm的浮动间隙，让刀片在接触皮肤时能有微小的角度调整空间，更好贴合面部的曲面轮廓。

　　刀片两端的定位缺口同样是安装适配的关键结构，缺口的尺寸和位置需要和刀头的压片结构完全对应，压片压住缺口位置时，不会遮挡刃口的有效切削区域，同时能将刀片牢牢固定在刀头内，避免剃须过程中刀片移位。在建模过程中，需要重点关注刃口位置的薄壁特征处理，刃口最薄处厚度仅为0.05mm左右，建模时要保证刃口的过渡曲面连续，没有出现棱角或者断面，避免后续做有限元分析时出现应力集中的误判；同时要还原刀片表面的细微倒角结构，刀片非刃口的边缘位置都做了0.03mm的微小倒角，避免用户拿取刀片时被非刃口位置划伤。

　　从生产端的角度来看，这个结构的数模可以直接用于冲压工序的模具设计验证，通过数模模拟冲压时的材料流动，提前预判冲压过程中可能出现的翘曲、毛刺问题，调整冲压模具的间隙和刃口角度；从产品设计端来看，这个数模可以导入剃须刀头的装配体中，验证刀头盖、定位件、压片和刀片的配合间隙，检查是否存在安装干涉，以及刃口露出高度是否符合设计要求，避免开模后出现装配问题。另外，这类刀片的包装结构设计也需要用到精准的三维数模，比如自动售卖机的刀片出货结构、刀片的塑料收纳盒卡槽尺寸，都需要和刀片的外形尺寸完全匹配，数模的精准度直接决定了包装结构的适配性，不会出现刀片卡滞或者轻易从收纳槽中脱落的问题。在实际的工业修边场景中，这类刀片安装在手持刮边器上，用于去除注塑件的飞边、薄膜材料的分切毛边，此时刀片的安装定位精度同样重要，中部的定位孔能保证刀片安装后刃口和刮边器的基准面平行，修边时不会出现深浅不一的问题。建模时还需要考虑刀片的材料特性对应的结构合理性，这类刀片一般采用不锈钢或者碳钢带材冲压成型，后续经过淬火处理提升硬度，因此结构上不能有过于尖锐的内角，避免淬火时出现应力集中导致刀片开裂，数模中所有内角位置都做了R0.1mm的圆角过渡，符合实际的冲压和热处理工艺要求。
