软弹玩具波箱V2扫描修复结构件

这套结构件面向休闲玩具发射装置的核心传动承载需求设计，作为软弹类发射玩具的核心承载基体，其结构精度直接决定整套发射机构的运行稳定性与供弹顺畅度。从实际应用场景来看，这类波箱结构是电动软弹玩具的核心骨架，所有传动齿轮、推弹嘴、弹簧、气缸组件都需要依托这个基体完成定位装配，一旦基体的安装孔位出现偏差，轻则出现供弹卡滞、齿轮啮合异响，重则会导致齿轮扫齿、弹簧移位等故障，直接导致玩具无法正常使用。

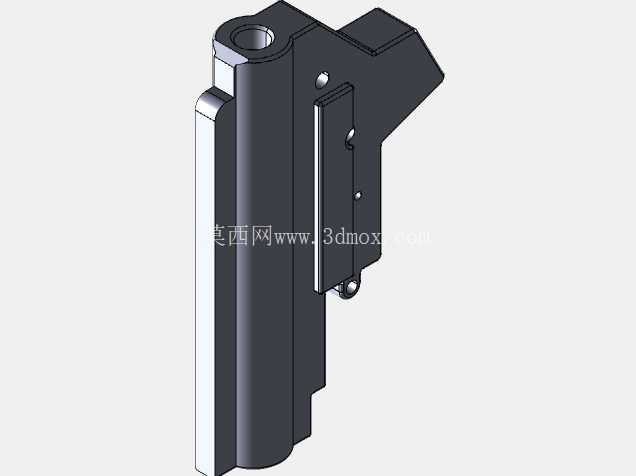

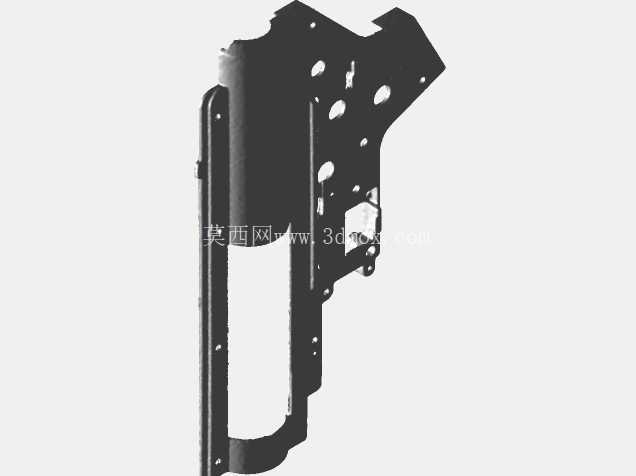

从设计思路上看，这套扫描修复后的结构完全还原了原版V2波箱的安装边界，整体采用狭长侧置布局，主体承力部分做了加厚处理，对应齿轮轴的安装孔位同轴度经过校准，能够保证各级传动齿轮的啮合间隙控制在合理区间，避免运行过程中出现偏磨。侧面的多个定位凸台与安装孔，完全匹配市面主流V2波箱的外壳适配尺寸，不需要额外打磨修改就可以直接替换原有损坏的波箱壳体，对于维修损坏的玩具发射装置来说，能够大幅降低改装与维修的加工成本。

在功能特性层面，这套结构预留了完整的走线槽位与开关安装位，对应气缸的安装腔做了内壁平整度优化，能够保证气缸往复运动时的同轴度，减少气缸运行的摩擦阻力，提升气密稳定性。扳机组件的安装卡位做了加强处理，避免频繁扣动扳机导致的卡位断裂问题，对应尾顶的安装位置做了加厚承力设计，能够承受更高线径弹簧带来的后坐冲击力，不会出现尾顶移位导致的弹簧形变问题。

从安装边界来看，整体结构的外形尺寸完全遵循标准V2波箱的适配规范，长度方向的限位凸台位置、宽度方向的外壳卡合槽深度、高度方向的供弹口对位尺寸都和通用规格保持一致，不需要对玩具外壳做额外的切削修改就可以完成装配。对应电机的安装孔位预留了足够的调节间隙，能够适配不同长度的电机握把，齿轮仓的内部空间经过优化，在保证结构强度的前提下预留了足够的齿轮运转空间，不会出现齿轮和壳体内壁剐蹭的问题。

在实际装配过程中需要注意，各个轴孔的装配公差控制在过渡配合区间，安装齿轮轴时不需要过度打磨孔位，避免出现轴体晃动导致的齿轮啮合偏差。供弹口的对位台阶需要和推弹嘴的运行轨迹保持同轴，装配时可以先预装推弹组件测试往复顺畅度，确认没有卡滞之后再锁紧所有固定螺丝。承力部位的壁厚经过扫描修复后做了均匀化处理，相比原版容易断裂的边角位置做了小圆角过渡，能够大幅降低跌落或者反复冲击导致的壳体开裂风险，日常使用过程中不需要额外做加强处理就可以满足常规玩耍的强度需求。
