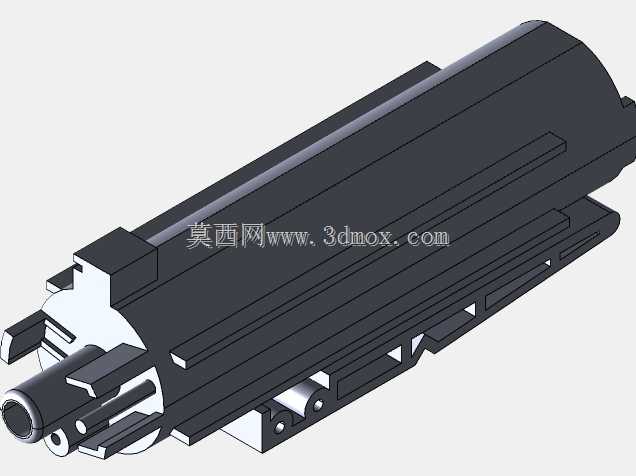

UDLM870软弹发射器气缸结构设计

该气缸作为软弹类发射装置的核心气动执行部件，主要承担压缩气体存储、瞬时释放推送弹体的核心功能，在休闲竞技类玩具发射系统中属于决定发射初速、气密稳定性的关键结构件。从结构设计逻辑来看，整体采用长筒式集成布局，将气室容腔、推弹滑道、安装定位槽做一体化成型设计，减少分体装配带来的气密泄漏风险，筒身外侧预留的多道纵向卡槽与凸台，分别对应发射器外壳的定位筋、扳机连杆的滑动行程槽、复位弹簧的安装限位位，无需额外加装定位衬套即可完成在发射器主体内的装配固定，有效压缩整体装配空间。外形尺寸方面，整体轴向长度适配常规UDL M870规格发射器的机匣内部安装边界，最大外径与机匣内筒的配合公差控制在小间隙配合区间，既保证拆装时的顺畅度，也避免径向晃动导致的气密环偏磨；前端的出气口采用阶梯式内孔设计，小直径段直接对接推弹嘴的进气端，大直径段用于安装活塞密封圈，保证活塞往复运动时的气密封闭效果。筒身侧面开设的异形镂空槽，一方面是为扳机连杆、击锤卡扣等联动部件预留运动空间，另一方面通过去除非受力区域的冗余材料，在保证结构强度的前提下降低部件整体重量，避免发射器前端过重影响握持平衡。从实际应用场景来看，该部件需要承受活塞往复运动的高频冲击，以及压缩气体瞬时释放的压力冲击，因此结构设计时在卡槽受力面、出气口根部都做了加厚处理，避免长期使用后出现应力断裂问题；筒身内壁的粗糙度要求控制在较低区间，减少活塞密封圈运动时的摩擦阻力，既可以提升复位弹簧的动作响应速度，也能延长密封圈的使用寿命。设计过程中针对原有结构的装配干涉问题做了修正，调整了侧面卡槽的位置尺寸，确保各联动部件在运动行程内不会出现卡滞，同时优化了气室末端的限位台角度，让活塞到达止点时的冲击力可以均匀分散到筒身端面，避免局部应力集中导致的部件损坏。安装时仅需将气缸沿机匣内筒的导向槽推入，对准侧面的联动部件卡槽后，通过前后端的限位环即可完成轴向固定，不需要额外的紧固件，日常维护拆解也十分便捷，适合休闲竞技类玩具的日常保养与改装需求。
