卡通风格飞碟造型创意摆件结构设计

本次设计的卡通飞碟造型构件，最初的应用场景锚定在文创周边摆件、主题展陈道具以及少儿科普教具领域，这类场景对构件的外形辨识度、结构稳定性以及细节表现力都有明确要求，不能只做扁平化的外观复刻，要兼顾落地生产的可行性与成品的把玩、展示属性。从实际用途来看，该构件既可以作为独立的桌面装饰摆件，搭配亚克力展示盒用于科幻主题的陈列场景，也可以拆分部件作为铸造工艺教学的演示样件，帮助从业者理解异形曲面、多部件装配结构在铸造环节的工艺要点，甚至可以通过调整支脚高度、舱体透明度，改造成小型夜灯的承载外壳，拓展使用边界。

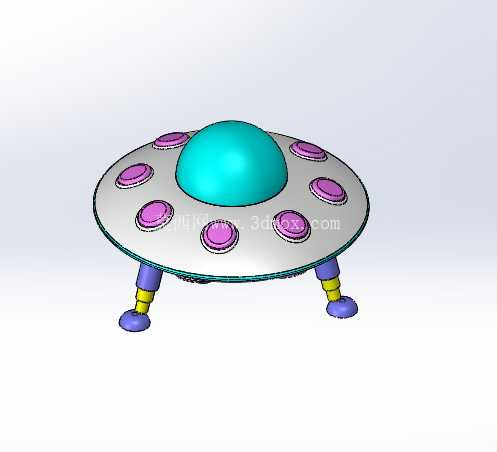

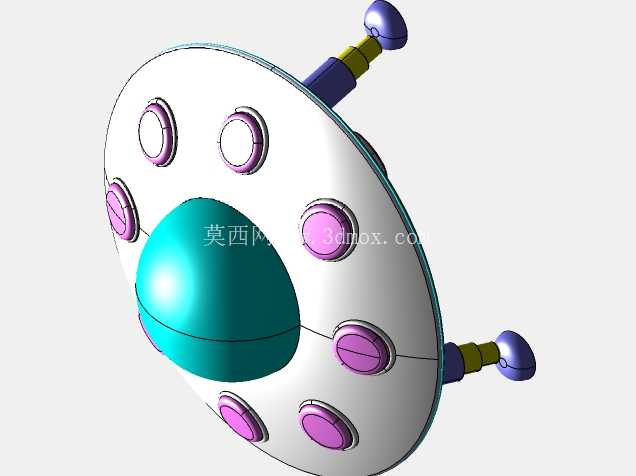

设计思路上没有采用写实飞碟的冷峻金属质感路线，反而选用了高饱和度的明快配色与圆润无锐角的曲面过渡，首先考虑到少儿科普场景的使用安全，所有外露边缘都做了R2以上的圆角处理，避免尖锐边角造成磕碰损伤；其次圆润曲面在铸造脱模环节的阻力更小，能有效降低粘模、曲面拉伤的不良率，减少后续打磨抛光的工序时长。主体碟身采用扁回转体结构，上半部分的半球形舱室与碟身主体做了止口配合设计，配合间隙控制在0.15mm，既可以保证拼接后的外观齐平度，也能在作为外壳使用时，容纳小型LED灯组、纽扣电池等电子元件，不需要额外做内部支撑结构，利用碟身自身的壁厚就能实现内部元器件的卡位固定。

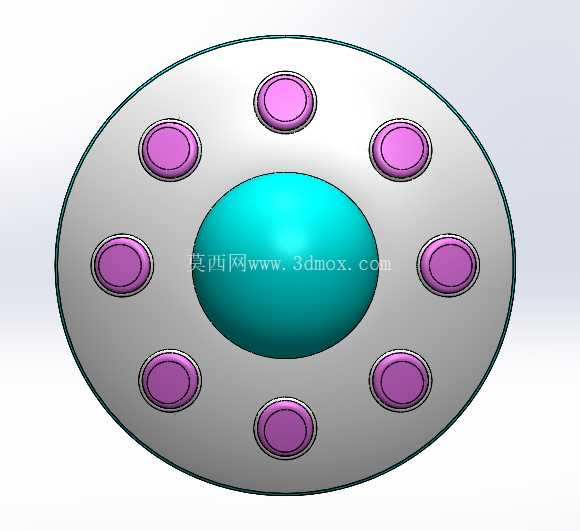

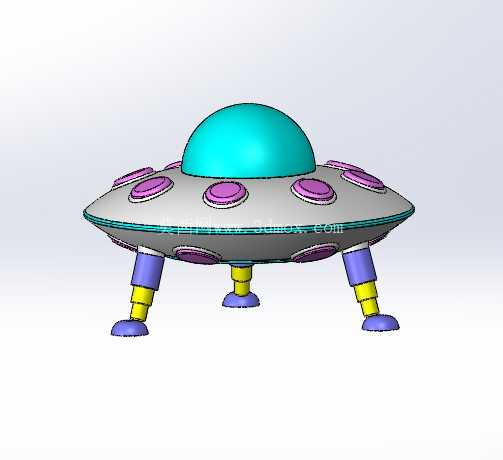

功能特性层面，三个支脚采用120°均匀分布的布局，相比四脚支撑，三点支撑的结构对放置平面的平整度要求更低，哪怕桌面存在0.5mm以内的高低差，也能保证整个构件放置平稳，不会出现晃动摇摆的问题。支脚采用分段式配色结构，每段柱体之间做了0.2mm的凸台分界，在铸造上色环节可以利用凸台做遮罩边界，不需要额外贴分色胶带就能实现整齐的色块分界，降低后续表面处理的人工成本。碟身上表面的圆形装饰凸点，采用下沉0.3mm的凹槽设计，既可以在涂装时填入不同颜色的漆料形成装饰效果，也可以根据定制需求粘贴荧光贴纸、小型水钻等装饰件，拓展个性化定制的空间。

外形尺寸与安装边界方面，整个构件的最大回转直径控制在120mm，总高度（含支脚）为75mm，属于单手可握持的尺寸范畴，适配桌面摆件的常规尺寸要求；半球形舱室的直径为60mm，内部可用空腔深度为25mm，足够容纳常规的小型纽扣电池组与贴片灯珠。三个支脚的底部接触面直径为12mm，每个支脚底部都做了1mm深度的内凹槽，可以粘贴防滑硅胶垫，既可以避免放置时刮花桌面，也能进一步增加放置摩擦力，提升摆放稳定性。碟身主体的壁厚统一设置为2.5mm，这个厚度既能满足铸造工艺的充型要求，避免薄壁处出现浇不足、冷隔缺陷，也不会因为壁厚过大导致材料浪费、成品过重的问题，整个构件的成品重量控制在150g左右，拿取轻便，也不会因为自重过大压坏脆弱的展示台面。

在结构细节处理上，碟身边缘做了一圈0.8mm宽的凸起装饰线，既可以强化卡通造型的轮廓感，也能在铸造时作为分型面的对齐基准，减少上下模错位导致的外观缺陷。支脚与碟身的连接位置做了三角加强筋过渡，筋厚1.5mm，既不会因为加强筋过于突兀破坏整体卡通造型的圆润感，也能提升支脚与主体的连接强度，避免日常拿取、摆放时支脚出现断裂问题。半球形舱室与碟身的配合面做了0.5°的脱模斜度，既方便生产时的脱模操作，也能让舱室与碟身的拼接更紧密，不会出现松动脱落的问题。考虑到作为教具使用的场景，整个构件的所有曲面都做了G2连续处理，表面没有突兀的折角，既可以让成品的外观更流畅自然，也能在三维建模教学中作为曲面建模的练习案例，帮助学习者掌握回转体、曲面圆角、多部件装配配合的建模技巧。
