仿真云梯消防车压铸玩具结构设计

这款压铸玩具消防车的三维结构设计，核心围绕儿童玩具的安全使用需求与压铸生产工艺特性展开，整体结构完全适配锌合金压铸的成型边界，避免出现壁厚突变、深腔倒扣等不利于压铸脱模的结构缺陷。从实际应用场景来看，该类玩具主要面向低龄儿童的角色扮演游戏场景，还原真实云梯消防车的核心功能特征，既可以作为儿童过家家的游戏道具，也可作为车模收藏品类的入门摆件，同时其结构设计也可作为压铸模具开发的参考样件，用于验证小型压铸件的流道设计、脱模角度设置是否合理。

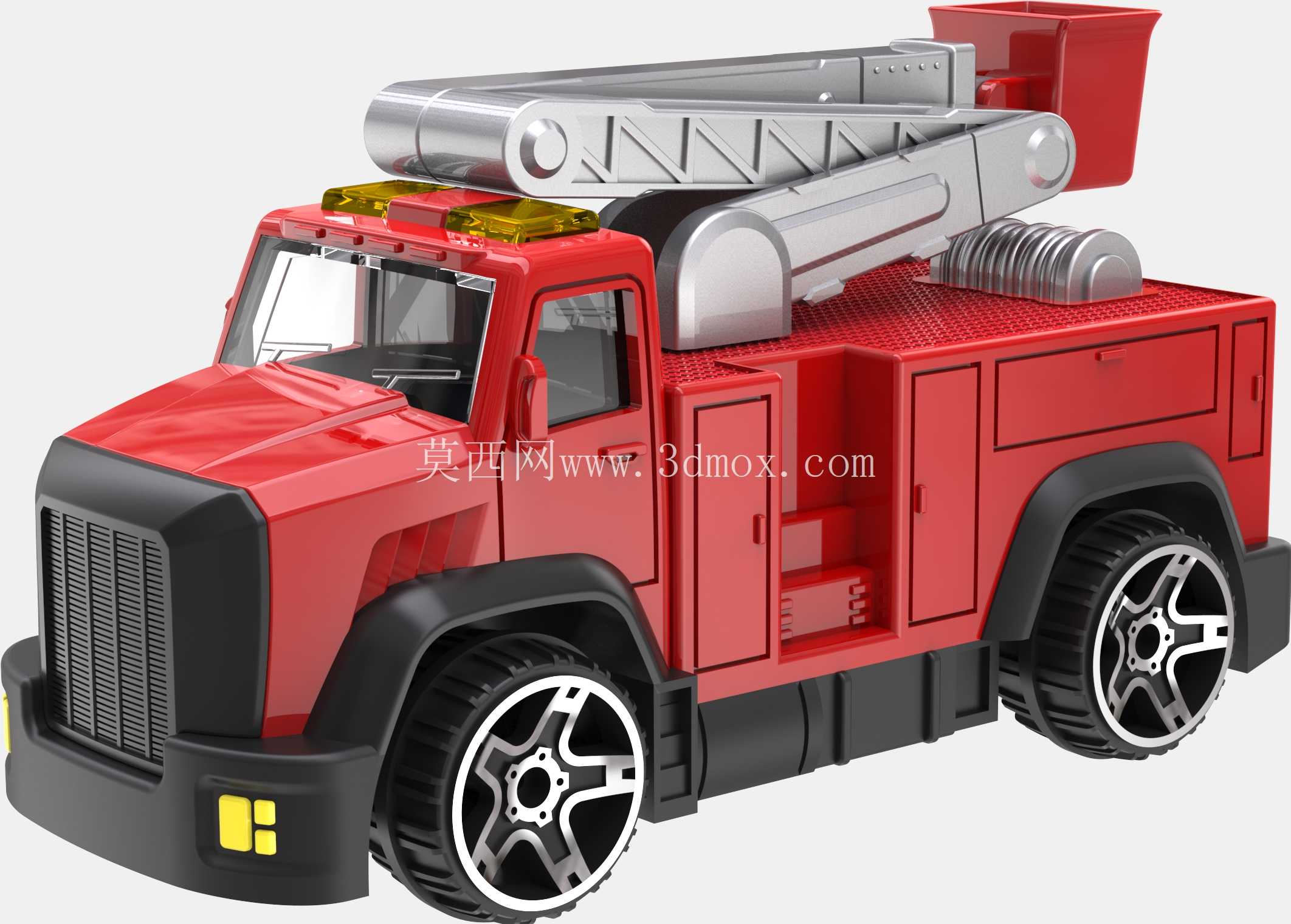

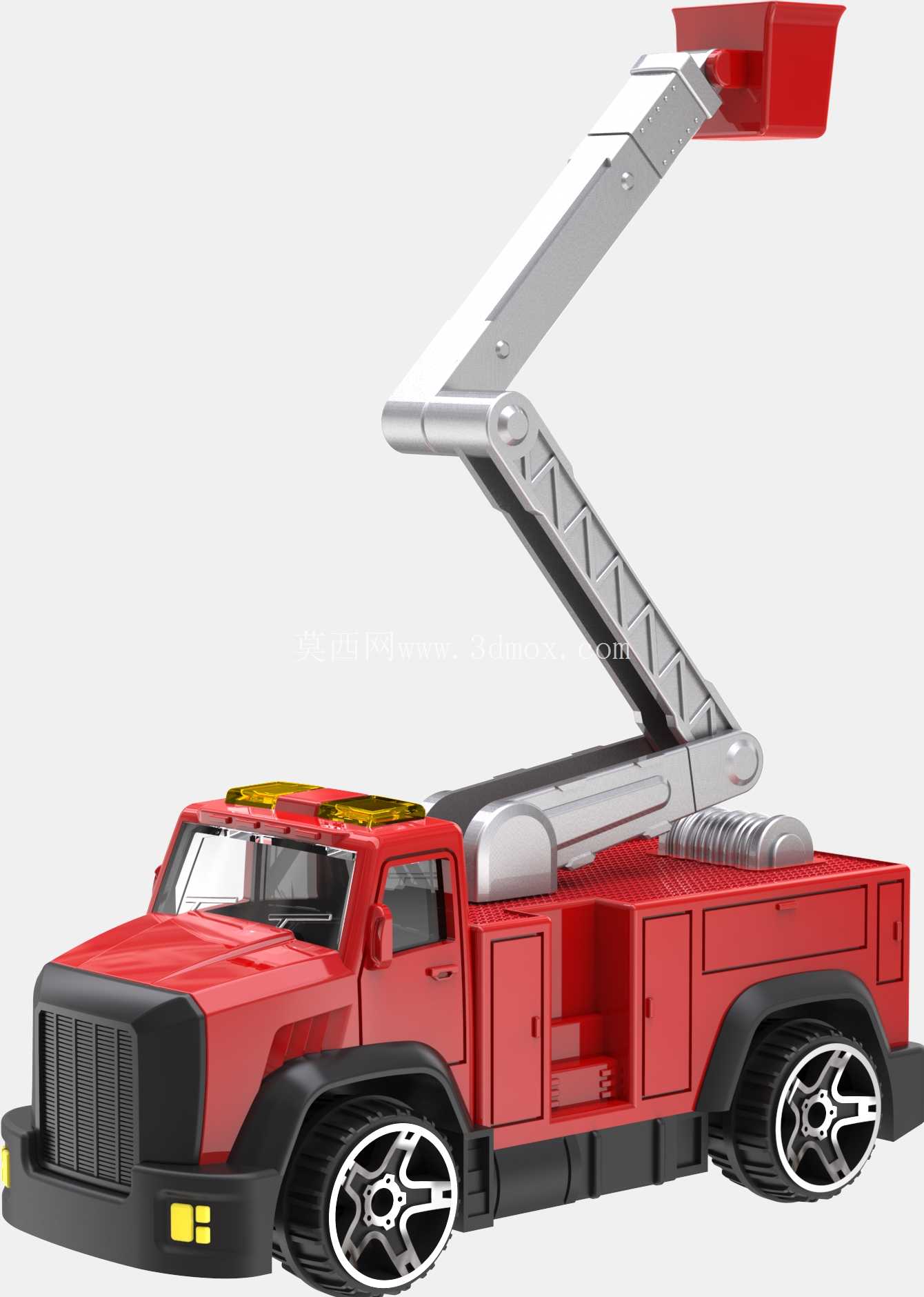

产品功能特性上，设计阶段重点还原了真实消防车的云梯伸缩、回转结构，云梯部分采用分段式铰接设计，可实现一定角度的抬升与旋转，满足儿童模拟救援作业的操作需求；车身侧面设置有模拟器材舱的凹凸结构，既还原真实车辆的外观特征，也能增加压铸成型时的结构强度，避免薄壁部位在把玩过程中出现弯折断裂；车轮部分采用与车身分体装配的结构，轮轴位置预留标准的装配孔位，可适配通用的玩具车轮轴配件，降低后续装配的复杂度。车头部分的格栅、车灯位置采用凸起与凹陷结合的结构，既保证压铸时金属液的充型流畅性，也能在后续喷涂工序中形成清晰的分色边界，减少喷涂遮罩的工艺难度。

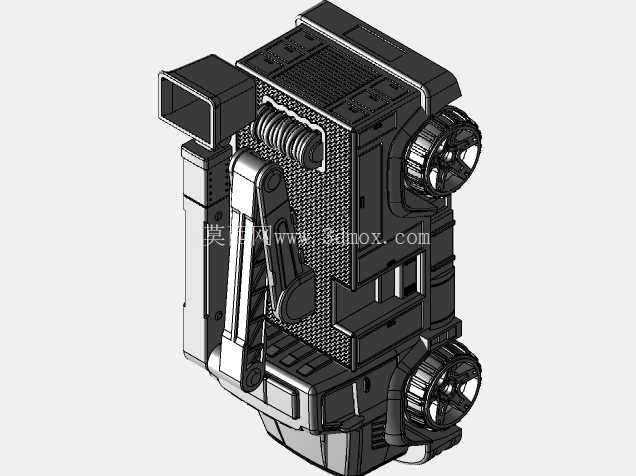

设计思路层面，整体采用等壁厚设计原则，车身主体壁厚控制在1.8mm-2.2mm区间，既保证压铸成型时金属液能够快速填充型腔，避免出现冷隔、缺料等压铸缺陷，也能控制单件产品的材料用量，降低生产端的材料成本。所有外露边缘均设置R0.5mm以上的圆角过渡，完全符合玩具安全标准中关于锐利边缘的要求，避免儿童把玩时出现划伤风险。云梯部分的结构采用与车身材质一致的压铸合金，铰接位置预留0.1mm的装配间隙，保证转动时无卡滞，同时铰接轴的限位结构设计在零件内侧，避免外露的轴端形成安全隐患。车身底部设置有平整的装配基准面，可直接作为压铸生产时的动模贴合面，减少后续机加工的工序量，底部的加强筋布局沿车身长度方向排布，既提升车身整体的抗扭强度，也能在压铸时起到辅助流道的作用，引导金属液填充到车身远端的结构位置。

外形尺寸与安装边界方面，整车长度控制在120mm左右，宽度控制在55mm，高度在云梯收拢状态下为60mm，完全适配常规小型压铸机的模架安装尺寸，模具开模行程无需额外加大即可满足脱模需求。车轮的装配孔同轴度公差控制在0.05mm以内，保证车轮装配后转动顺畅无偏摆；云梯的回转中心与车身中心的偏移量控制在0.2mm以内，避免云梯转动时出现与车身侧面的干涉。车身上所有需要后续印刷标识的位置均预留平整的平面，平面度公差控制在0.1mm以内，保证移印、丝印工序的图案清晰度。车身前后端的防撞位置做了局部加厚处理，加厚区域壁厚不超过3mm，避免压铸时出现缩孔缺陷，同时提升玩具跌落时的抗冲击性能，满足玩具产品的跌落测试要求。在结构拆分上，将车身主体、云梯、车轮、车顶警灯分为独立的成型零件，每个零件的脱模角度均设置在1.5度以上，深腔位置的脱模角度加大到2度，保证压铸生产时的脱模顺畅，减少顶针痕迹对外观面的影响。警灯位置采用独立的嵌件安装结构，可后续装配透明塑料材质的警灯零件，提升产品的外观仿真度，嵌件安装位的尺寸公差控制在0.08mm以内，保证嵌件装配后无松动、脱落风险。
