集成传感散热的方型机器人头部结构

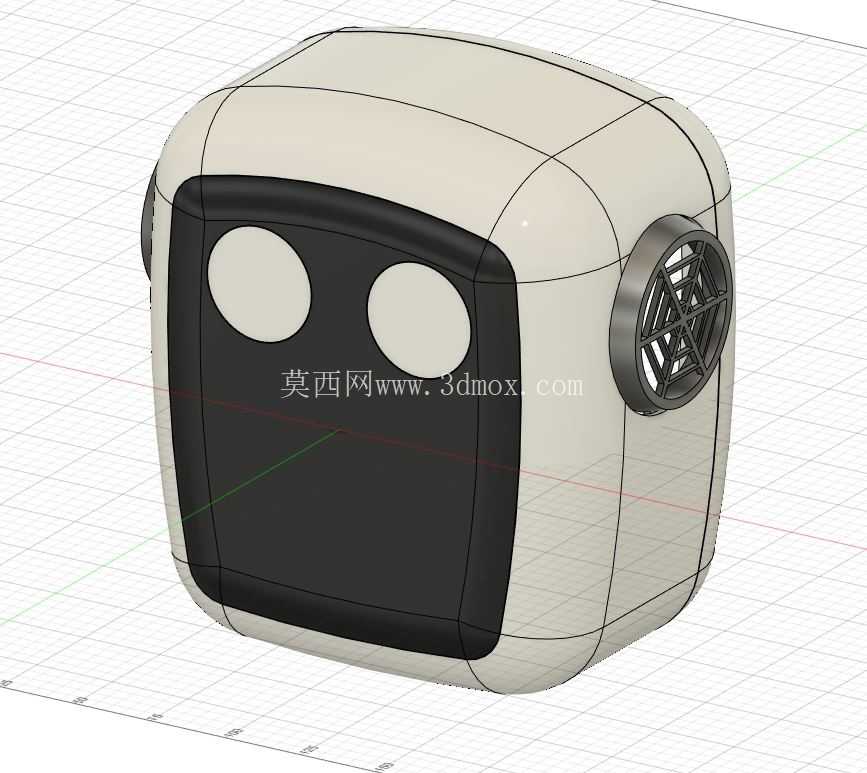

这款机器人头部结构在设计之初就瞄准了桌面级服务机器人、教育演示机器人以及小型陪伴机器人的实际落地需求，这类应用场景往往对头部组件的集成度、装配便捷性以及外观亲和力有较高要求，不需要工业级机械臂头部的重载刚性，却要兼顾电子元件容纳、交互功能实现与量产适配性。从结构布局来看，整体采用圆角方型的壳体构型，相比传统球型头部，方型结构在内部空间利用率上有明显优势，能够在有限的体积内规整排布相机模组、双目视觉传感器、表情显示模块以及主控电路板，不会出现球壳内部边角空间浪费、元件固定需要额外定制异形支架的问题；圆角过渡的处理则避免了方型外壳的生硬感，符合人机交互场景下的安全要求，不会在人员近距离接触时产生磕碰风险，同时也让外观更具亲和感，适配家用、商用展示的场景定位。

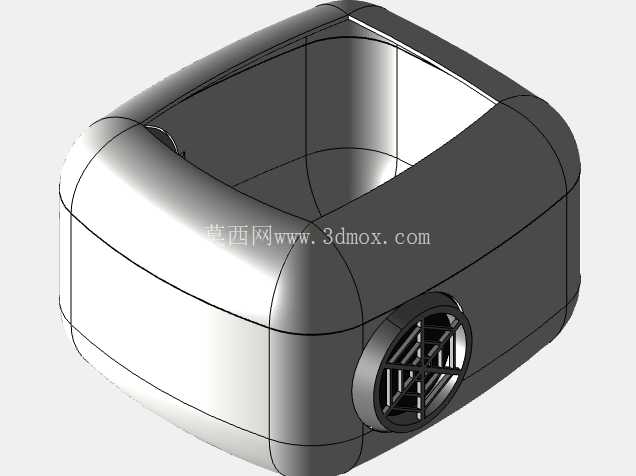

在功能集成上，头部正面预留了两个圆形的传感器安装位点，可直接适配常规尺寸的超声波测距传感器、红外避障传感器或是补光元件，位点后方的壳体内部做了对应的安装柱与走线槽，传感器装入后可直接通过卡扣或微型螺丝固定，不需要额外打胶固定，后期维护更换元件时只需拆开前壳即可操作，无需拆解整个头部结构。两侧的通风栅格结构并非装饰性设计，栅格内部做了倾斜的导风通道，既可以避免外部灰尘直接垂直落入壳体内部，又能配合内部电路板的发热位置形成自然对流散热通道，当头部内置的主控板、驱动板长时间运行产生热量时，热空气可通过两侧栅格自然排出，不需要额外加装微型散热风扇，既降低了整体功耗，也避免了风扇运转产生的噪音影响交互体验，栅格的筋条采用等距排布的辐条式结构，在保证通风面积的同时兼顾了壳体的结构强度，不会因为开设通风槽导致侧面壳体受挤压易变形。

壳体的连接方式采用了卡扣加螺丝的组合方案，前壳与后壳的配合面做了一圈定位止口，装配时先通过周边的塑料卡扣实现预固定，保证上下壳体的配合缝隙均匀一致，不会出现错位偏移，再在侧面隐藏的位置加装几颗微型螺丝完成锁紧，这种设计既提升了装配效率，不需要在装配时全程手扶壳体对准螺丝孔，也能保证连接的可靠性，在机器人头部做小幅度俯仰、转动动作时不会出现壳体松动异响的问题。在结构验证层面，设计阶段就针对壳体的受力薄弱点做了补强，比如传感器安装位的后方、通风栅格的连接筋位置都做了局部加厚处理，通过运动仿真验证了头部在常规转动速度下的结构稳定性，不会因为启停惯性导致内部元件移位；同时壳体的壁厚设计均匀，适配3D打印原型制作以及注塑量产的工艺要求，3D打印时不需要额外添加大量支撑结构，打印完成后仅需简单打磨即可装配使用，注塑生产时也不会出现壁厚不均导致的缩痕、翘曲问题，能够快速从原型验证阶段过渡到小批量生产。

从安装边界来看，头部底部预留了标准的连接法兰接口，可直接适配常规的机器人舵机云台，法兰接口上的安装孔位采用通用的孔距设计，不需要额外定制转接件就能安装在多数桌面级机器人的颈部舵机输出轴上，接口内部预留了穿线孔，头部内部的传感器、显示模块的线材可通过穿线孔直接连入机器人机身内部的主控板，不会出现线材外露影响外观的问题。整个头部的内部空间做了分区规划，靠近正面的区域留给交互与传感元件，靠近后侧的区域留给电源管理与驱动电路板，中间留有足够的走线空间，避免线材挤压干涉，同时所有的安装柱高度都经过匹配计算，元件装入后不会与壳体发生顶触，也不会因为安装柱过高导致元件固定不稳。针对表情交互的需求，正面的黑色面板区域可直接粘贴固定OLED显示模块，面板的边框做了限位台阶，显示模块放入后刚好与边框齐平，不会出现凸起或凹陷的问题，显示内容可直接透过面板呈现，实现基础的表情显示、状态提示功能，不需要额外设计复杂的机械表情结构，在控制成本的同时满足基础的交互需求。
