多足仿生六足蜘蛛机器人结构设计

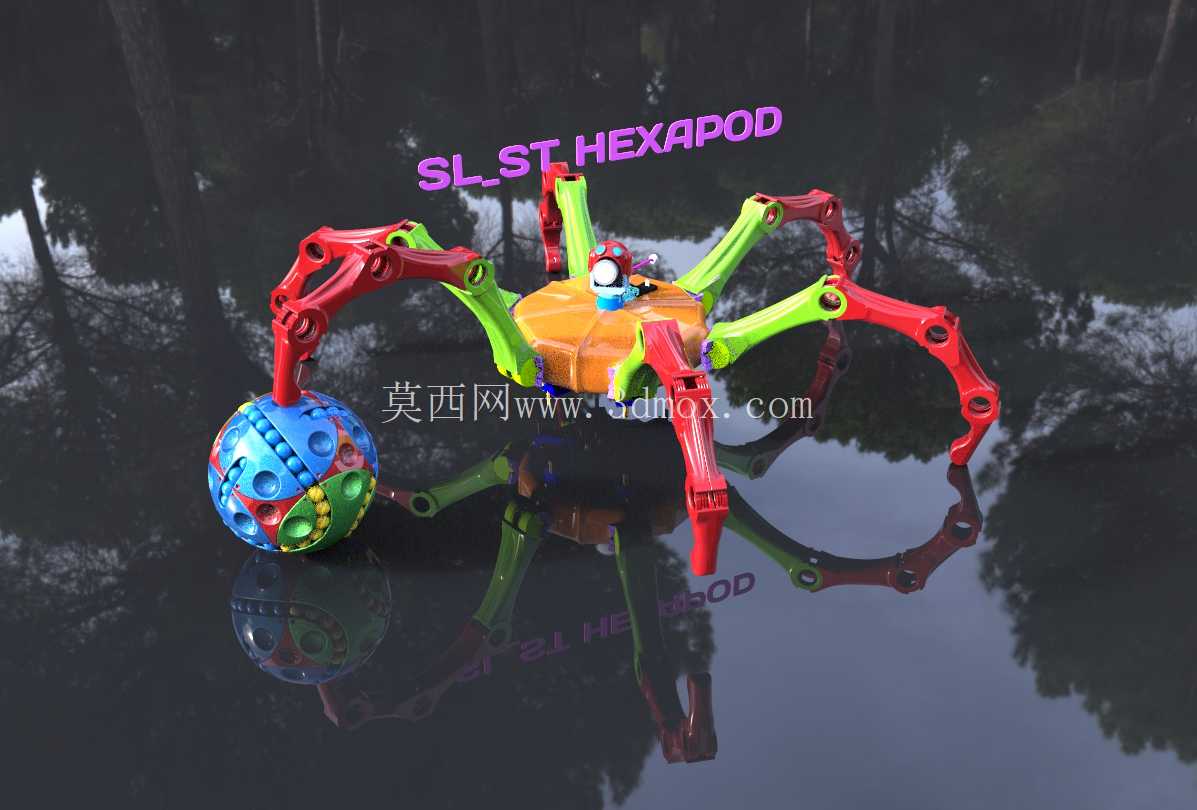

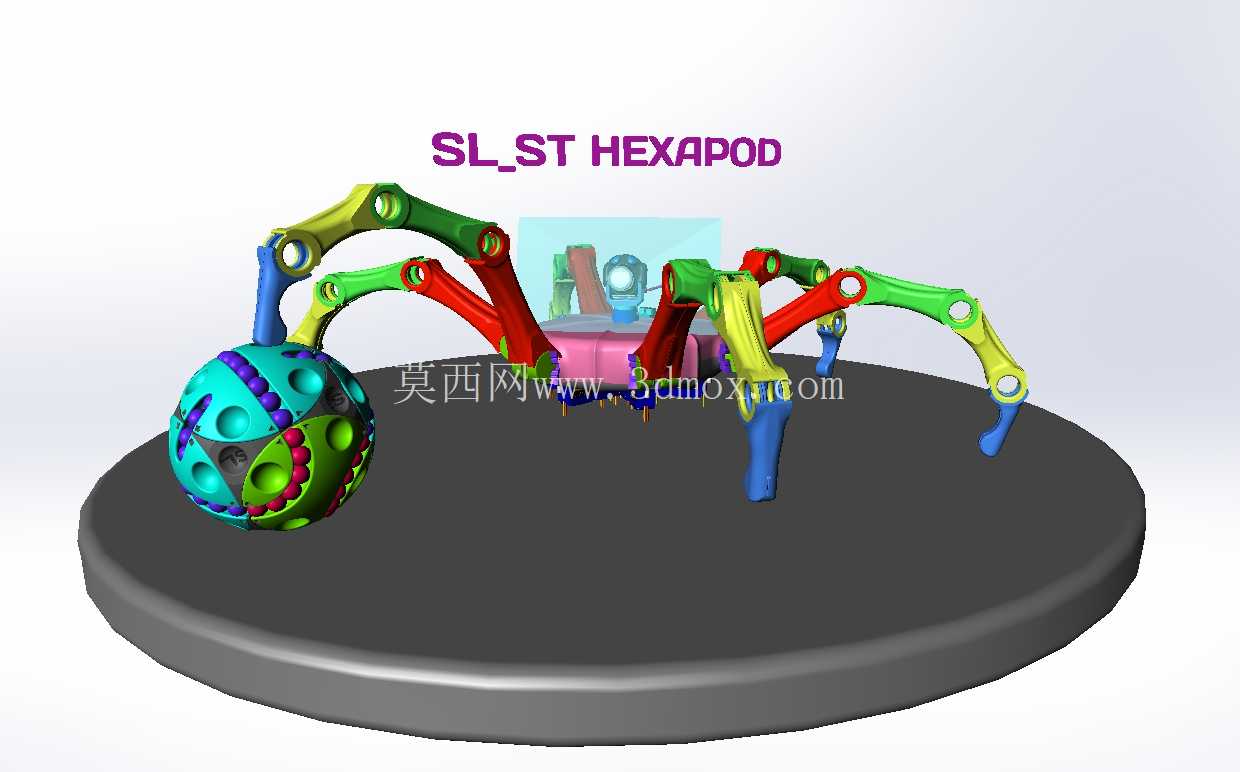

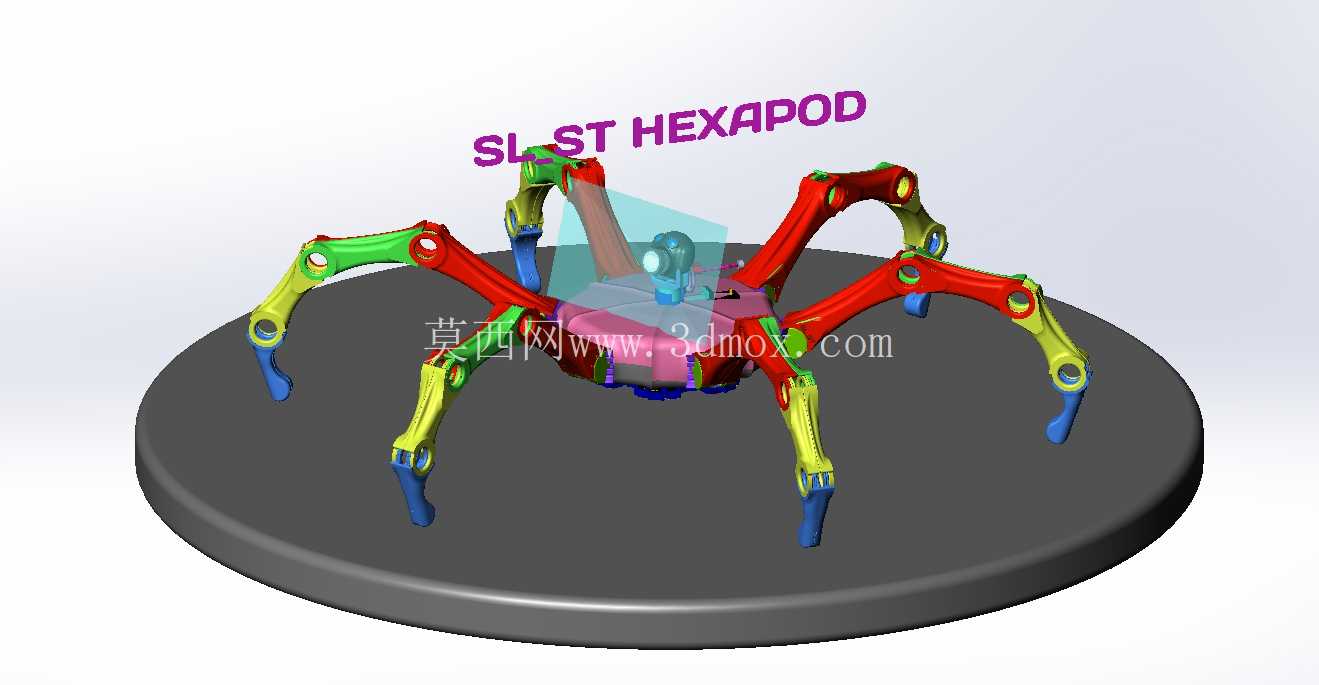

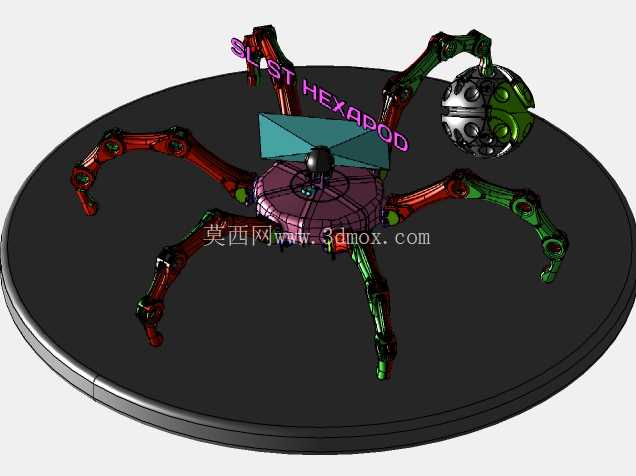

　　这款六足仿生行走机构的设计，核心参考了节肢动物的运动步态逻辑，在结构布局上采用中心承载舱加辐射式腿组的排布方式，六条行走腿均匀分布在中心舱体的周向位置，单腿采用多段铰接式连杆结构，每段关节处预留伺服执行元件的安装位，可通过独立舵机驱动实现单腿的抬升、前伸、落地、支撑整套动作循环，相比轮式、履带式移动机构，该结构在非平整地形的通过性上具备明显优势，能够跨越高度不超过单腿完全伸展长度三分之一的障碍物，在废墟搜救、复杂地形勘探、狭小空间巡检场景下，可搭载对应功能模块完成作业任务。

　　中心舱体采用上下分壳式结构，上壳预留视觉模块安装凸台，可适配头部追踪式FPV图像采集组件，安装孔位采用通用标准间距设计，可直接固定常规尺寸的图传模块与摄像头组件，舱体内部预留控制板、电池、信号接收模块的容纳空间，走线槽沿腿组铰接处的中空结构布置，避免线缆在关节运动过程中出现拉扯、磨损问题。单腿的连杆长度经过步态仿真校核，当六条腿按三角步态交替运动时，机身重心始终落在支撑腿构成的稳定三角形区域内，行走过程中不会出现侧倾失稳问题，腿段末端采用圆弧式接触端，可根据实际使用场景更换防滑脚垫、磁吸端或者穿刺式端件，适配光滑地面、金属壁面、松软土质等不同接触面的行走需求。

　　在结构强度设计上，腿段构件采用等强度薄壁结构，在铰接受力位置做局部加厚处理，既控制整体自重，又能保证单腿支撑时的结构刚度，不会因负载出现明显形变影响运动精度。关节铰接处采用间隙配合的轴孔结构，预留润滑脂填充空间，长期往复运动下不会出现卡滞问题，铰接轴的限位结构做了防脱设计，避免运动过程中轴件脱出导致腿组失效。中心舱体的底部预留功能扩展接口，可根据任务需求加装机械抓取爪、环境检测传感器、小型作业工具等附加模块，接口采用快拆式结构，无需拆解主体结构即可完成模块更换。

　　在安装边界上，该机构完全展开状态下的外接圆直径可根据腿段伸展角度调整，最小收纳状态下可将所有腿组收拢至贴近舱体位置，整体占用空间大幅缩小，便于收纳与运输；当腿组完全伸展支撑时，机身离地高度可通过调整腿段的弯折角度进行调节，最低可贴近地面完成狭小缝隙内的探查作业，最高可抬升舱体至足够高度，跨越地面凸起障碍。步态控制的结构匹配上，每一组对侧腿的运动行程做了同步限位设计，保证三角步态下两组腿的交替运动不会出现运动干涉，相邻腿组在运动过程中预留足够安全间隙，即使在最大步幅状态下也不会出现相邻腿碰撞的问题。该结构的设计没有采用复杂的一体化成型构件，所有铰接部位均采用标准紧固件连接，加工与装配难度较低，后期维护时可单独更换损坏的单段腿构件，无需替换整组腿结构，降低了使用维护成本。在负载能力上，中心舱体可承载不超过自身重量1.2倍的附加设备，满足常规巡检、探测类任务的设备搭载需求，行走过程中腿组的受力经过仿真验证，在额定负载下连续运动不会出现结构疲劳损坏问题。
