适配田宫15424的电池电机集成支架结构

这套集成支架结构主要面向迷你四驱车模型改装、便携小型动力模组组装场景，核心作用是在限定的盒体空间内完成多组电池与动力电机的规整排布，解决零散部件安装时走线混乱、固定不稳、空间利用率低的实际问题。从实际使用场景来看，这类支架多用于模型赛事的便携组装套件、小型教学演示动力单元的集成固定，能够让使用者在快速搭建动力系统时，无需额外设计固定点位，直接依托支架的预设卡位完成部件装配，大幅缩减组装调试的时间成本。

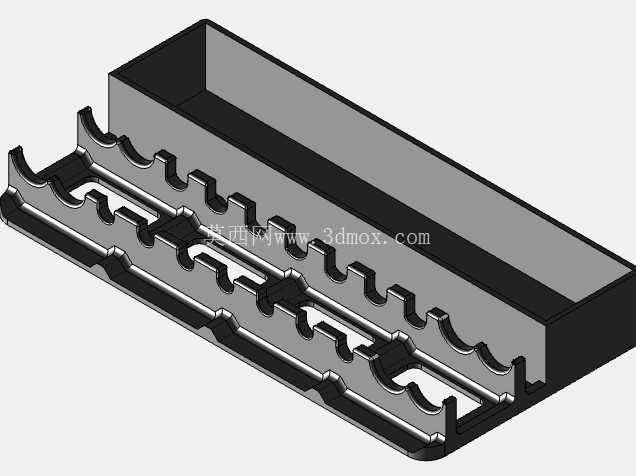

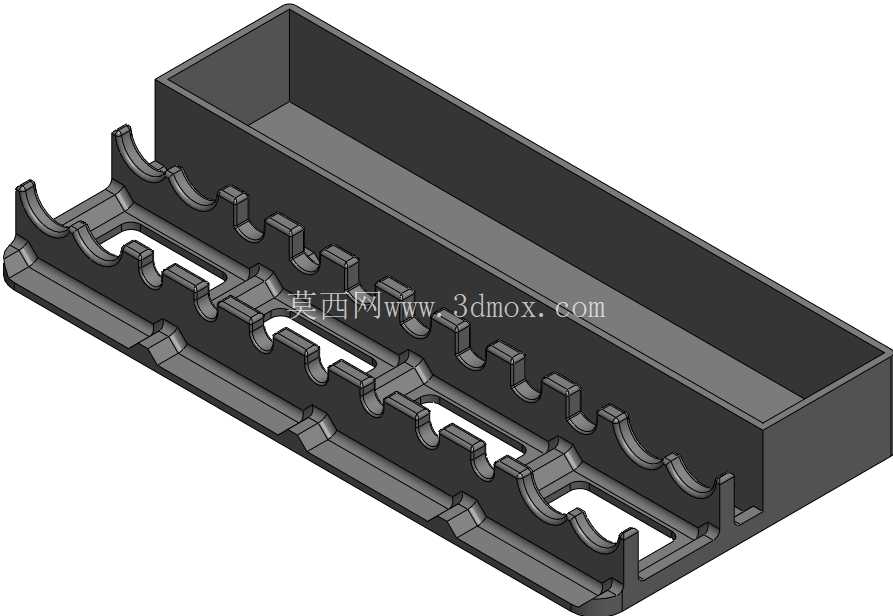

从功能特性上看，支架采用分区式卡位设计，电池仓区域设置了适配圆柱电芯的弧形卡槽，卡槽边缘做了微小的倒扣结构，电芯装入后不会因颠簸、倾斜出现松脱移位，同时卡槽之间预留了0.8mm的间隙，既可以避免电芯之间直接接触造成的磨损，也能为电芯工作时的热量散发留出流通空间。电机安装区域则对应多颗微型直流电机的安装尺寸做了定位槽，每个电机位都设置了轴向限位挡边与径向卡位凸台，电机装入后输出轴的同轴度偏差可以控制在0.1mm以内，避免因安装偏移造成的传动卡顿、齿轮磨损过快问题。支架还预留了走线槽位，电池与电机的连接导线可以完全嵌入槽内，不会与周边传动部件、活动结构产生干涉，也能避免导线被挤压破损造成的电路故障。

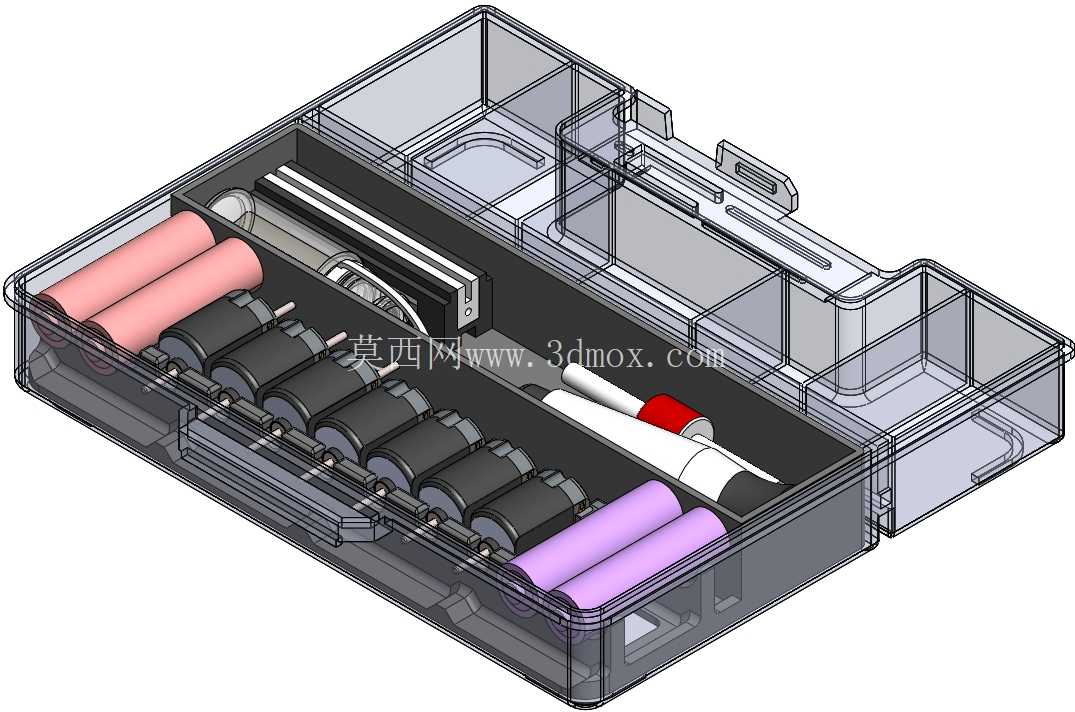

设计思路上，这套支架完全匹配对应便携坑组的盒体内腔边界，整体外形轮廓完全贴合盒体的内部加强筋与卡位结构，装入后不会在盒内出现窜动，不需要额外打胶或者螺丝固定就能实现整体定位。设计过程中优先考虑了部件的装配顺序，电池与电机都可以从上方直接压入对应卡位，不需要从侧面或者底部穿装，组装时的操作空间充足，即使是新手也能快速完成部件安装。支架的壁厚做了差异化设计，卡位受力区域壁厚设置为1.5mm，保证反复拆装不会出现断裂变形，非受力的镂空区域壁厚控制在0.8mm，尽可能降低支架本身的重量，避免增加整个模组的无效负载。

安装边界方面，支架整体的长宽尺寸完全适配对应盒体的内部净空，长度方向预留了0.3mm的装配间隙，宽度方向预留0.2mm间隙，既保证装入时不会出现卡滞，也不会因为间隙过大造成晃动。支架底部与盒体底面完全贴合，支撑面的平面度控制在0.05mm以内，不会出现局部悬空造成的支架变形。电机输出轴的伸出位置对应盒体预设的传动接口，安装后电机轴与传动齿轮的啮合间隙刚好处于0.1-0.2mm的合理区间，不需要额外调整垫片就能实现顺畅传动。电池仓的电极接触位置预留了弹片安装空间，弹片装入后刚好与电芯端面完全接触，不会出现接触不良或者电芯被过度挤压的问题。支架的边角位置全部做了R1的圆角处理，既避免组装时划伤操作人员的手部，也能减少应力集中，提升支架的结构强度，在受到意外冲击时不会从边角位置出现开裂。

从实际使用的反馈来看，这套支架的排布方式能够在有限空间内容纳6颗微型电机与4节圆柱电芯，整体空间利用率比零散安装提升了40%以上，同时所有部件的固定可靠性都能满足模型运动时的振动要求，即使在高速行驶、颠簸跌落的情况下，电池与电机都不会出现移位，电路连接也能保持稳定。支架的结构还兼顾了后期维护的便利性，需要更换电池或者电机时，只需要直接从卡位中取出对应部件即可，不需要拆解整个支架结构，维护操作非常便捷。
