铝型材框架式迷你重型作业承载台

在小型精密装配、实验室试样加工、个人工坊工件检修这类场景里，常规大尺寸重型工作台往往占用过多空间，而轻型简易桌架又无法满足重载装夹的刚性需求，这款迷你重型工作台平台正是针对这类空间受限但有较高承载要求的作业场景设计。从实际使用角度出发，这类台架不需要匹配大型生产线的流转节拍，核心要解决的是小范围作业区内，工件装夹、轻型设备放置、手工装配操作时的支撑稳定性问题，比如在维修小型液压阀块、组装精密工装夹具、放置台式钻床这类有一定振动的小型设备时，台架不能出现明显的形变或晃动，否则会直接影响加工精度与操作安全。

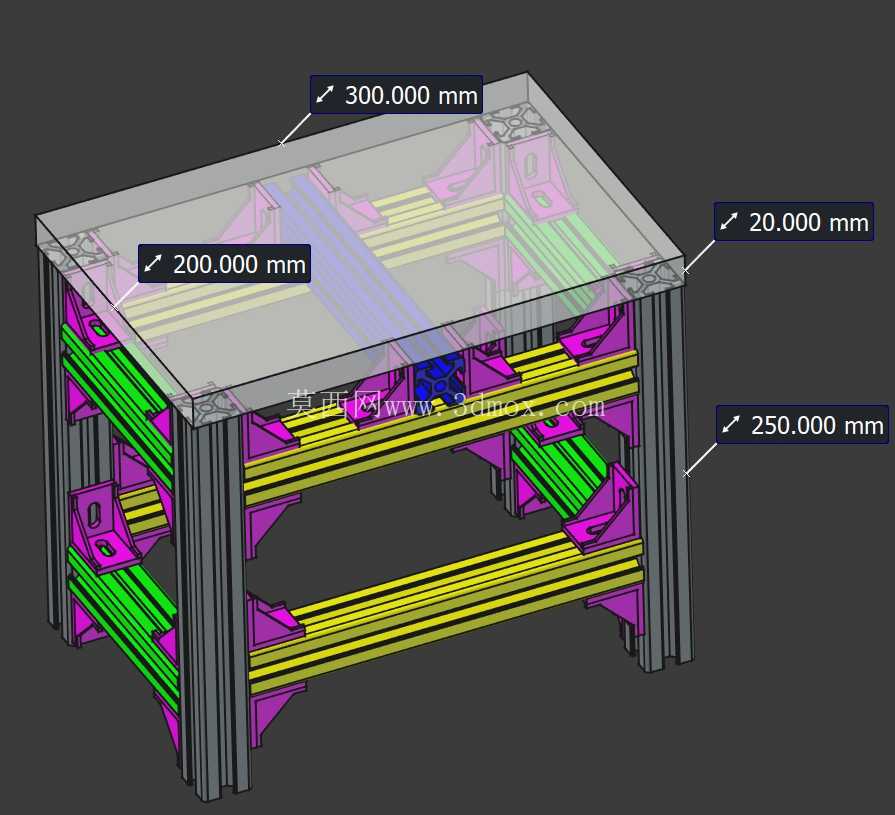

设计之初首先敲定的是主体框架的型材选型，3030铝型材的截面模量刚好适配这类小尺寸台架的承载需求，相比2020型材抗扭抗弯性能提升明显，又不会像4040型材那样造成结构冗余、整体重量过大的问题。框架的型材长度分配完全围绕最终的外形尺寸倒推，台架整体的台面长度控制在300mm、宽度200mm，这个尺寸刚好能放下小型台虎钳、精密分度头这类常用工装，同时不会占用过多桌面或地面空间；台架总高度250mm，既可以直接放置在现有大型工作台上作为垫高的专用作业台，也可以加装脚轮作为小型移动作业载体，台面厚度预留20mm的安装空间，用户可以根据自身作业需求更换不同材质的台面，比如铺防静电胶皮用于电子元件装配，加装钢板用于小型工件的敲击校正，或者安装绝缘胶板用于低压电器检修，不需要改动主体框架结构就能适配不同作业场景。

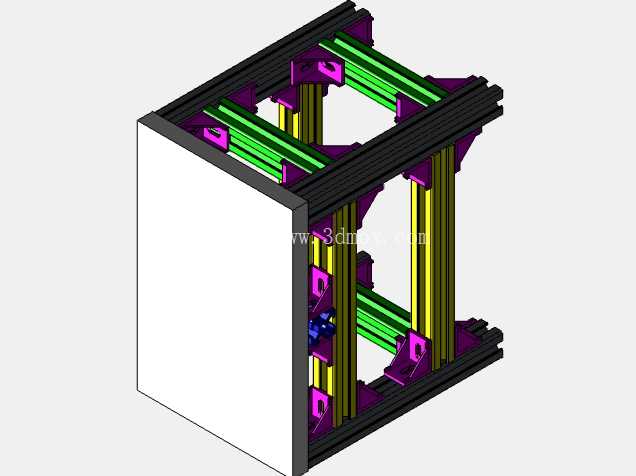

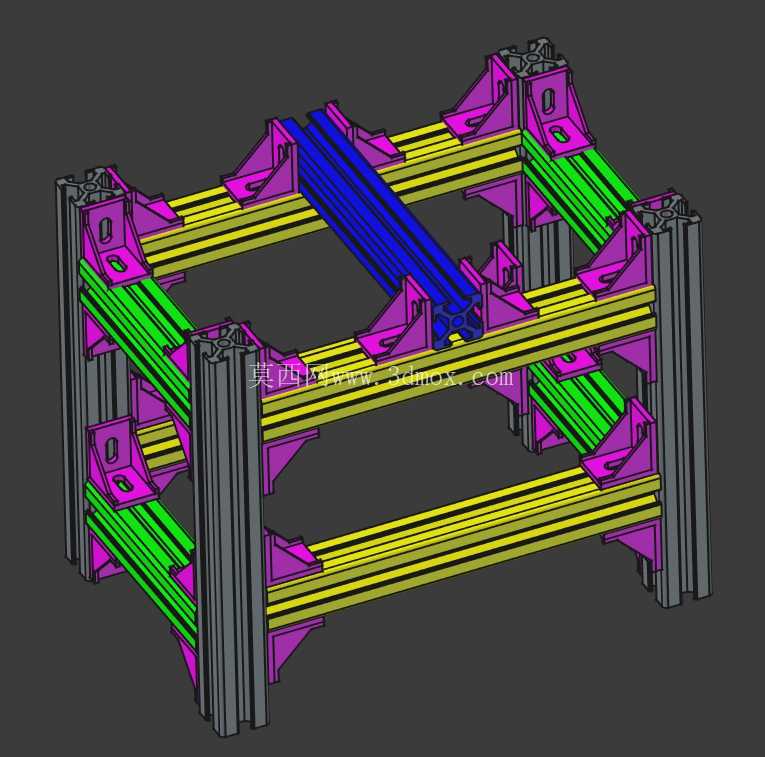

框架的连接结构没有采用常规的角件外露式连接，而是搭配铸铝角支架做内部加固，每个型材连接节点都布置对应的角支架，配合不锈钢内六角螺钉与平垫圈完成锁固，T型螺母直接嵌入铝型材的槽道内，不需要额外在型材上打孔攻丝，组装时只需要使用内六角扳手就能完成全部装配作业，后期如果需要调整台架尺寸或者更换损坏的型材部件，也可以快速拆解更换，不需要整体报废台架。从结构刚性角度计算，每个连接节点的螺钉锁紧力矩控制在合理区间时，配合铸铝角支架的支撑，整个框架的静态承载能力可以满足大部分小型作业的载荷需求，即使在台面上施加偏载，比如在台架边缘放置重型工件，框架也不会出现明显的翘曲变形，这一点相比很多采用塑料连接件的简易铝型材台架可靠性提升明显。

安装边界方面，这款台架的底部型材端面预留了脚轮安装或者可调脚杯的安装孔位，如果是放置在不平整的地面上，可以加装可调脚杯调整台架的水平度，避免因为地面不平导致台架晃动；如果需要在台面上安装工装夹具，可以直接利用铝型材的T型槽穿装T型螺栓固定，不需要在台面上额外打孔，不会破坏台面的完整性。在实际的三维建模过程中，所有型材的连接位置都做了干涉检查，确保角支架与型材槽道完全贴合，螺钉长度不会穿透型材壁影响外观或者造成安装卡顿，每个型材的下料长度都预留了合理的装配公差，避免因为加工误差导致组装时间隙过大或者无法装配的问题。

不同于市面上常见的标准化大尺寸工作台，这款迷你重型台架的定位是补充现有作业空间的功能缺口，比如在大型生产线的边岗设置小型检验台，在实验室的角落设置试样处理台，或者在个人工坊里作为专门的精密作业工位，它的结构完全模块化，所有零部件都是标准件，用户甚至可以根据自己的实际需求调整型材长度，改造成不同尺寸的专用台架，不需要重新开模制作非标连接件。在细节设计上，所有型材的端面都可以加装端盖，避免铝型材的锐边划伤操作人员，台架的层间空间还可以加装置物板，放置常用的工具或者零配件，进一步提升空间利用率。
