共轴双旋翼小型遥控玩具直升机结构

　　这款小型遥控直升机的三维结构，面向消费级玩具航模的量产落地需求设计，核心采用共轴反转双旋翼布局，在有限的机身尺寸下抵消旋翼扭矩，省去了传统单旋翼直升机必备的尾桨传动结构，既降低了整机零件数量，也缩小了飞行所需的安全空间，适配室内、小范围户外庭院这类日常玩乐场景，不会因为尾桨的外露结构剐蹭家居物件或者划伤使用者。从结构设计逻辑来看，整机的受力框架集中在机身中段的金属承力部位，主旋翼轴采用双层嵌套设计，内外轴分别连接上下两层旋翼，通过差速转动实现航向控制，上层旋翼配套的稳定杆借助离心力作用自动修正旋翼倾斜角度，降低新手操控的难度，即使没有航模操控经验的用户也能快速上手。

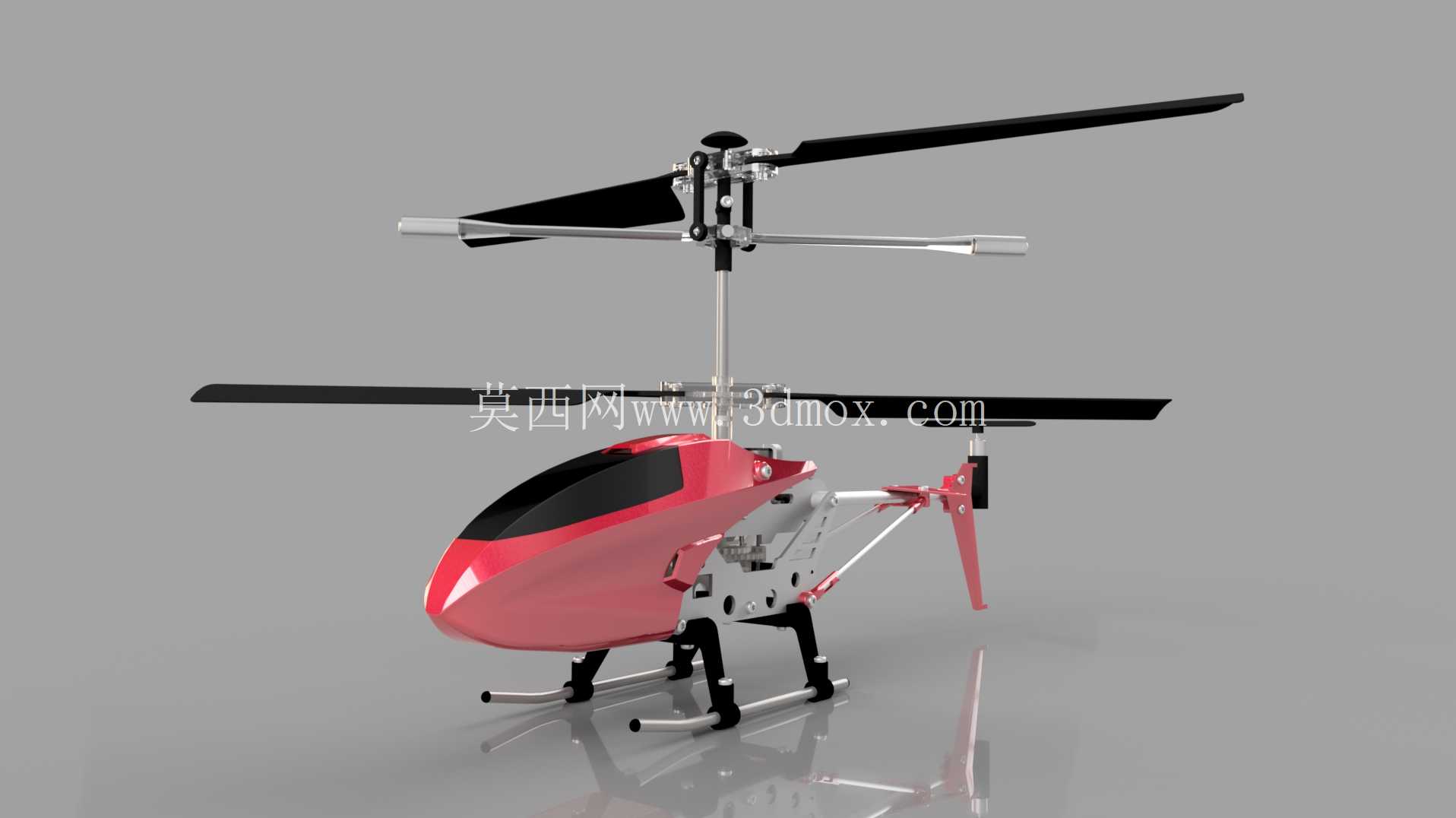

　　机身外壳采用流线型整流设计，红色曲面座舱罩既覆盖内部的传动、电控组件，避免飞行过程中灰尘、细小杂物卡入传动间隙，也通过圆润的曲面造型降低飞行过程中的空气阻力，机头位置的黑色透明舱段模拟真机的驾驶舱视觉效果，兼顾玩具产品的外观辨识度。起落架采用滑橇式结构，两根弧形金属支脚搭配底部的塑料缓冲垫，在降落接触地面时通过微小形变吸收冲击能量，不需要额外加装阻尼结构就能承受日常飞行的降落载荷，支脚的跨度经过匹配设计，保证整机静置时的重心落在两支脚的支撑范围内，不会出现侧翻问题，同时起落架的安装位置预留了足够的离地间隙，避免机身底部的电池、电控组件在降落时直接磕碰地面。

　　尾梁部分采用轻量化的杆式结构，末端设置的小型垂直尾翼不参与动力输出，仅在飞行过程中起到航向稳定的作用，配合共轴双旋翼的扭矩平衡特性，进一步降低飞行过程中的航向飘移问题。从安装边界来看，整机旋翼展开后的最大直径控制在适合玩具产品的尺寸区间，机身长度、高度都适配常规的玩具包装规格，不需要拆分大部件就能完成整机组装后的包装运输，内部的电池安装位预留了通用小型航模电池的插拔空间，方便用户更换电池延长飞行时长。传动部分的齿轮啮合间隙在建模时就预留了合理的公差范围，适配玩具类产品常用的注塑、压铸零件的加工精度，不需要过高的装配精度就能保证传动顺畅，降低量产时的装配难度和零件加工成本。

　　旋翼桨叶采用轻量化的硬质塑料结构，桨根位置通过铰接结构与旋翼夹连接，飞行过程中可以根据转速自动调整桨距，配合稳定杆的平衡作用，在小幅气流扰动下保持飞行姿态稳定，桨叶边缘做了钝化处理，避免高速旋转时划伤接触的皮肤，符合玩具产品的安全设计要求。机身内部的电控组件安装位做了分区设计，电池、接收电路板、驱动电机分别固定在承力框架的对应位置，重心集中在旋翼轴的正下方，保证飞行过程中的姿态稳定性，线路走线预留了专门的卡槽，避免飞行过程中线路晃动干涉旋翼转动。
