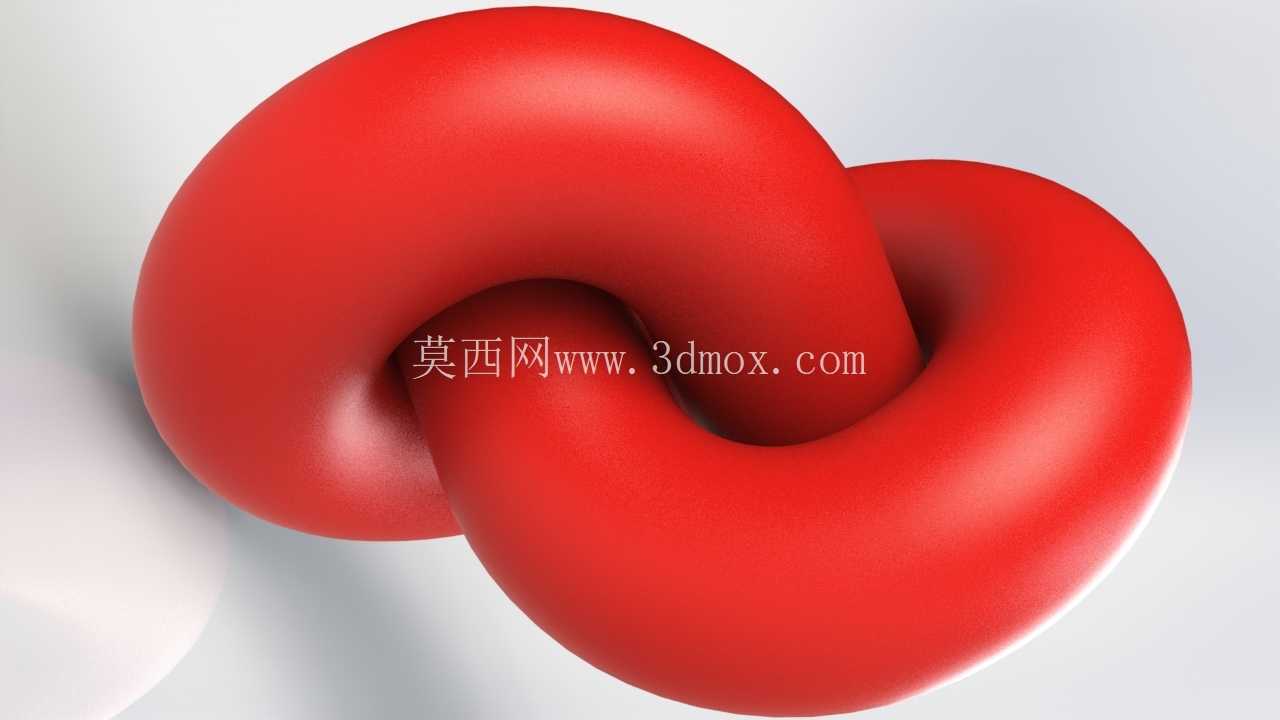

互锁环扣式绳结造型曲面结构设计

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1161608
  • 互锁环扣式绳结造型曲面结构设计
  • 互锁环扣式绳结造型曲面结构设计

  从功能特性上看,这个结构没有额外的销轴、卡扣等连接零件,完全依靠两个环形构件的空间互锁实现连接,在需要无突出连接件的装饰性承重场景里,比如户外装饰绳缆的接驳节点、文创产品的连接挂扣、软装吊件的受力连接位置,这种结构既可以保证连接的可靠性,又能保持外观的流畅整体性,不会出现外露的紧固件破坏视觉效果。设计过程中,首先要确定单环的截面直径与环体中心轨迹的比例,常规用于索具连接的这类环扣,截面直径与环中心轨迹直径的比例控制在1:6到1:8之间,这个比例下环体自身的抗弯曲强度足够,同时两个环互锁之后的转动自由度不会被卡死,能够在一定角度范围内自适应调整受力方向,避免侧向弯矩对连接节点的破坏。这类互锁环扣式的曲面结构,最早的应用场景可以追溯到索具连接、绳缆接驳的受力节点,在起重吊装、户外绳缆固定、船舶系泊的场景里,这类无额外紧固件的互锁结构能在承受轴向拉力时,通过环体自身的曲面接触分散应力,避免应力集中导致的局部断裂。在做这个结构的三维设计时,首先要明确的是两个环体的空间干涉边界,两个环体互相穿套的位置,曲面的曲率半径不能小于环体自身截面半径的1.2倍,否则在实际加工或者3D打印成型时,会出现穿套位置壁厚不足、甚至曲面自交的问题。在处理两个环的接触曲面时,要保证接触位置的曲面是连续相切的,不能出现折线或者曲率突变的位置,否则在承受拉力的时候,突变位置会产生应力集中,长期受交变载荷的情况下容易出现疲劳裂纹。从安装边界来看,这类互锁环扣不需要额外的安装空间,两个环穿套完成之后,整体的外轮廓尺寸就是两个环体各自外轮廓的空间包络,不需要预留紧固件的安装操作空间,在空间受限的连接位置,比如狭小腔体内部的绳缆连接、薄壁结构的挂点连接,这种结构的安装便利性远高于带销轴的卸扣类连接件。

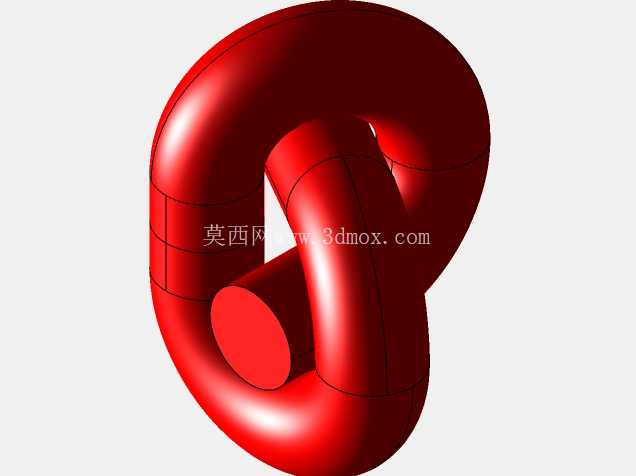

  在曲面建模的过程中,要注意环体扫掠路径的空间连续性,两个环的中心轨迹是空间交错的闭合曲线,扫掠的时候截面要始终垂直于中心轨迹的切线方向,否则会出现环体截面扭曲、壁厚不均的问题,尤其是在两个环互相贴合的接触区域,壁厚偏差要控制在5%以内,不然受力时薄壁位置会先发生变形,导致整个连接结构失效。另外这类结构如果用于装饰场景,比如首饰连接、文创摆件的结构件,还可以在环体表面做曲面光顺处理,去除建模过程中产生的曲面棱线,保证外观的流畅质感,同时如果是采用金属铸造的方式加工,还要在两个环的接触位置预留0.1到0.2毫米的间隙,避免铸造过程中出现粘模,导致两个环卡死无法相对转动。

  从受力角度分析,当这个互锁结构承受轴向拉力时,拉力会沿着环体的环形轨迹均匀传递到整个环截面上,不会像普通的开口挂钩那样在开口位置产生应力集中,在额定载荷下的安全系数可以达到普通挂钩的1.5倍以上,同时因为没有开口结构,不会出现受外力冲击导致挂钩脱开的问题,在有振动的工作场景里,比如工程机械的绳缆固定、户外游乐设施的吊点连接,这种结构的防脱可靠性更有优势。设计的时候还要考虑不同应用场景下的尺寸适配,如果是用于微型文创产品或者首饰,环体的截面直径可以做到2毫米以内,整体外轮廓尺寸控制在10到15毫米,既保证结构强度,又不会显得笨重;如果是用于工业索具连接,环体截面直径可以根据载荷需求放大到10毫米以上,同时调整环体中心轨迹的曲率,保证大尺寸下的环体自身刚度足够,不会受拉力出现过大的弹性变形。

  在处理两个环的空间位置关系时,要保证两个环的中心轨迹在空间中是互相垂直交错的,交错点的位置要在两个环各自的中心平面上,否则互锁之后两个环的受力会出现偏心,长期受拉会导致环体出现侧向弯曲变形,影响连接的可靠性。另外如果是采用塑料注塑成型的方式加工这类结构,要注意两个环接触位置的拔模角度,因为两个环是互相穿套的,注塑模具需要做抽芯结构,保证成型之后两个环可以顺利脱模,不会出现模具倒扣导致的成型缺陷,抽芯方向要沿着环体的中心轨迹切线方向,避免抽芯过程中刮伤环体表面。
