乐高机械组光盘轮轴适配连接结构

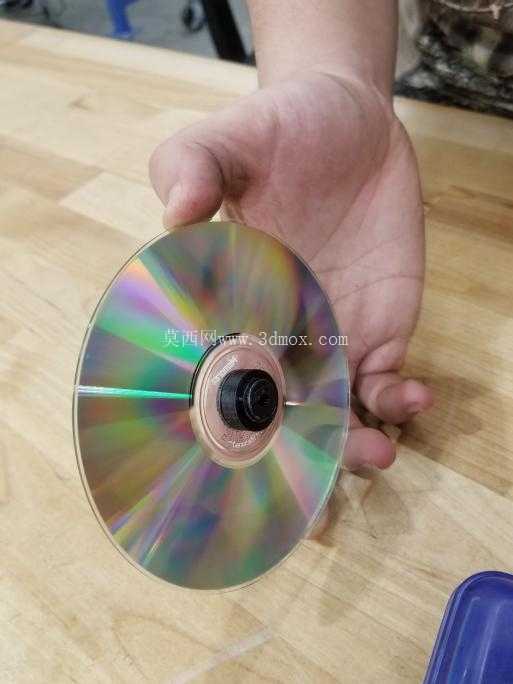

这套适配结构最初是为乐高捕鼠器动力小车的轮系改装设计的，核心解决的是日常易得的光盘类圆盘件与乐高科技组标准轴的连接匹配问题，在青少年科创竞赛、机械结构教学演示场景中，这类低成本改装配件的使用频率极高，很多参赛队伍都会遇到标准乐高轮尺寸受限、需要大直径轻量化轮盘降低滚动阻力的需求，这套结构刚好填补了标准件与自制改装件之间的连接空白。

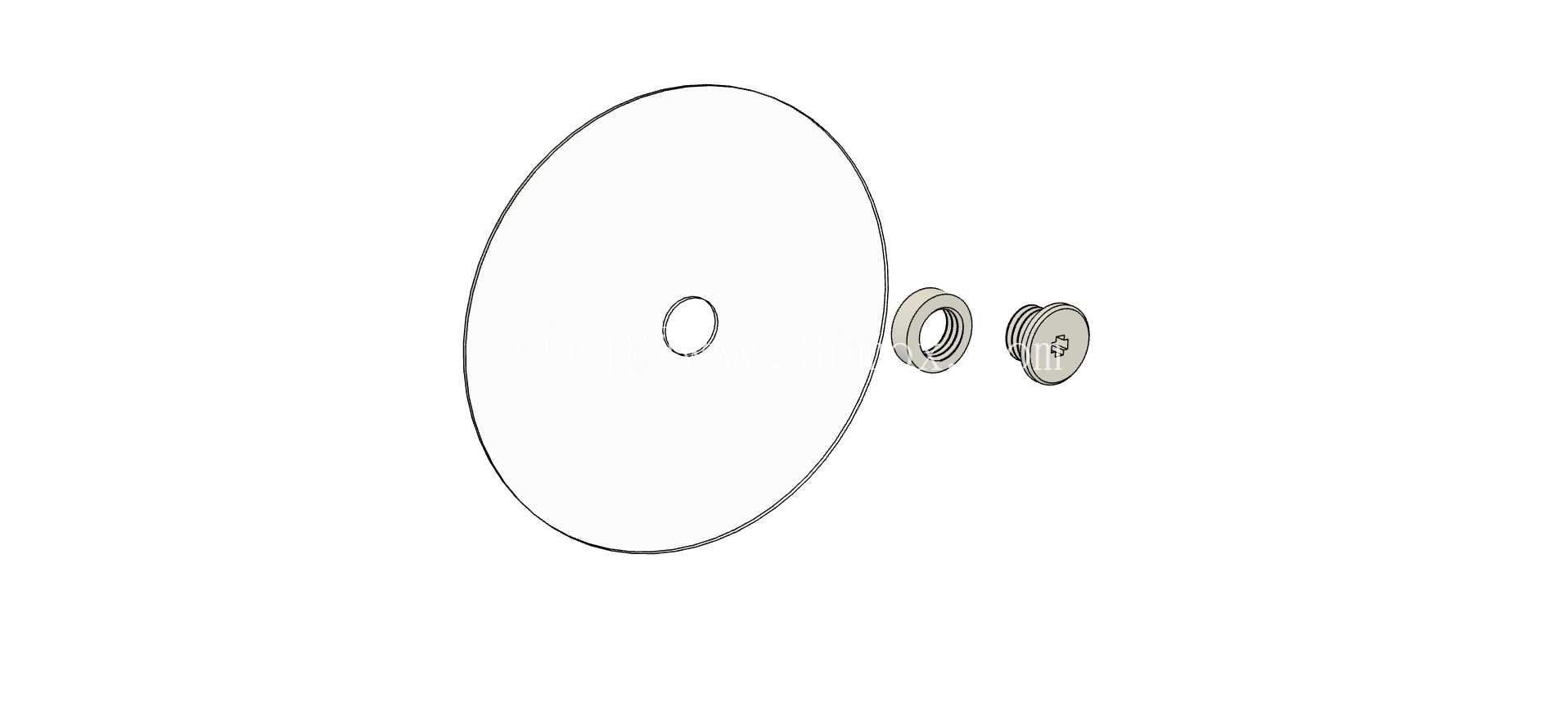

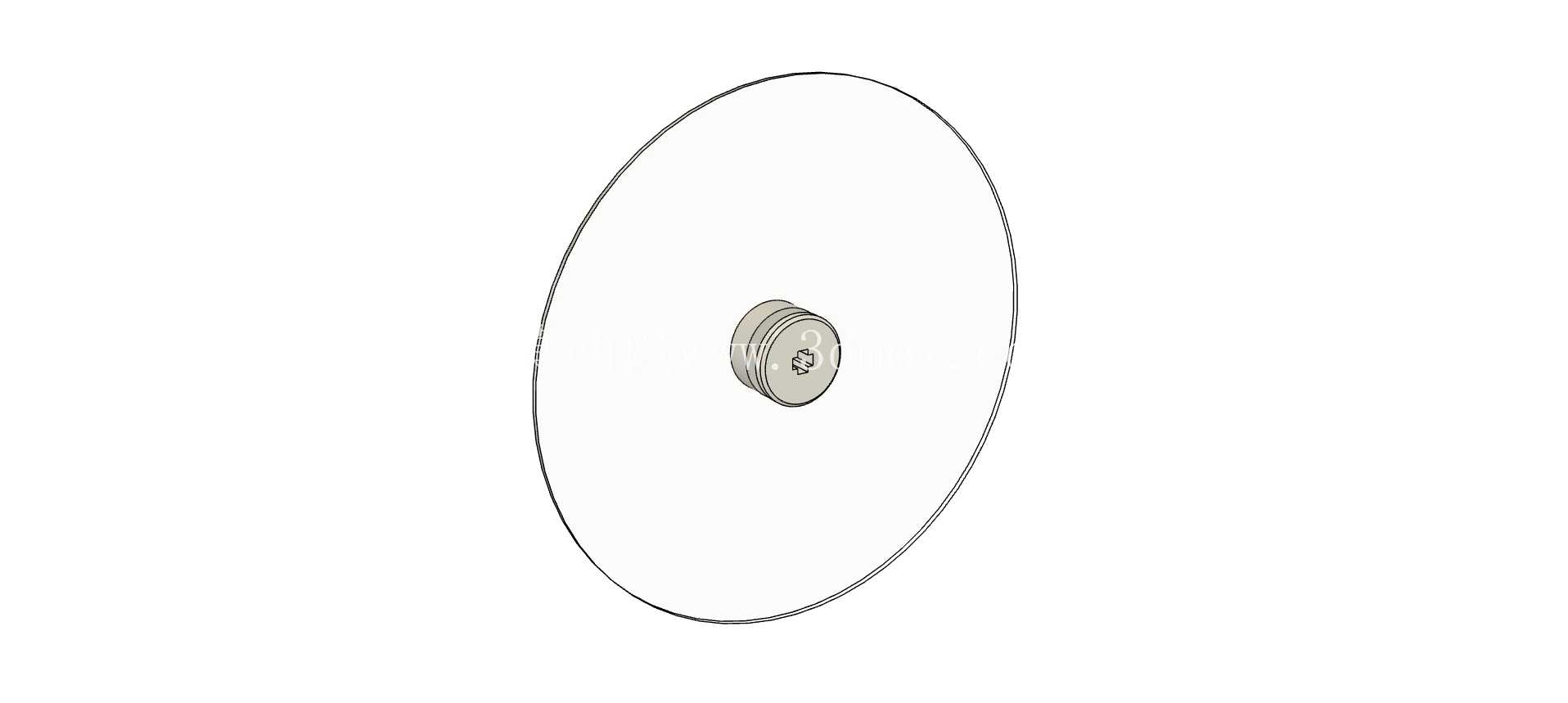

整套结构分为三个独立部分，分别是大直径圆盘主体、内螺纹锁紧套、外螺纹轴座，三个部件配合后可以实现类似螺栓螺母的锁紧效果，不需要额外粘接或者辅助固定，就能把薄型圆盘牢牢夹持在中间，不会出现高速转动时圆盘松脱打滑的问题。设计时首先考虑的是安装边界的适配性，轴座的内孔完全匹配乐高科技组plus系列十字轴的截面尺寸，公差控制在0.1mm以内，既可以轻松压入轴身，又不会出现旷量导致轮盘偏心转动；锁紧套与轴座的螺纹采用大螺距梯形牙设计，徒手就能完成拧紧操作，不需要借助额外工具，拆装效率很高，适合竞赛现场快速调整轮距或者更换轮盘。

圆盘部分的设计参考了标准CD/DVD光盘的尺寸参数，中心开孔位置刚好对准轴座的定位凸台，凸台高度比单张光盘的厚度大0.2mm，锁紧套拧紧后会给圆盘施加均匀的轴向压紧力，不会因为局部应力集中导致薄塑料圆盘开裂。整个适配结构的外形没有多余的突出结构，锁紧后三个部件的外端面基本齐平，转动时不会产生额外的风阻，对于捕鼠器这类依靠弹性势能驱动的小车来说，更低的风阻和转动惯量意味着更长的滑行距离，这也是当初设计时特意控制各部件壁厚的核心原因——所有非受力位置的壁厚都控制在1.5mm，在保证结构强度的前提下尽可能降低整体重量，减少动力损耗。

从实际使用场景来看，这套结构不止可以适配光盘，只要是中心开孔尺寸匹配、厚度在3mm以内的薄型圆盘件，比如硬纸板切割的轮盘、3D打印的轻量化轮片、甚至薄亚克力切割的轮盘，都可以通过这套锁紧结构固定在乐高标准轴上，适配性很强。设计时特意规避了乐高标准件的专利结构，锁紧螺纹的牙型、轴座的定位凸台尺寸都做了差异化设计，既保证了与乐高轴的配合精度，又不会出现标准件的适配局限。安装时只需要先把轴座穿入圆盘中心孔，再从另一侧拧入锁紧套，徒手拧紧到圆盘没有旷量即可，不需要打胶或者增加额外的固定销，多次拆装也不会出现螺纹滑牙的问题，螺纹部分的啮合长度设计为5mm，足够提供锁紧所需的摩擦力，即使小车行驶中遇到颠簸或者碰撞，锁紧结构也不会松脱。

在结构强度校核上，轴座与轴配合的十字孔位置做了局部加厚处理，厚度达到3mm，能够承受捕鼠器动力释放瞬间的扭矩冲击，不会出现轴孔开裂的问题；锁紧套的外圆做了滚花设计，即使手上有汗也能轻松拧紧，不需要借助扳手类工具，对于青少年使用者来说操作门槛很低。整个结构的转动同心度控制在0.05mm以内，高速转动时不会出现明显的抖动，既可以用于直线行驶的捕鼠器小车，也可以用于需要转向轮的乐高机械组改装作品，轮盘的安装位置可以根据轴的插入深度自由调整，适配不同轮距的设计需求，不需要额外调整适配结构本身的尺寸。
