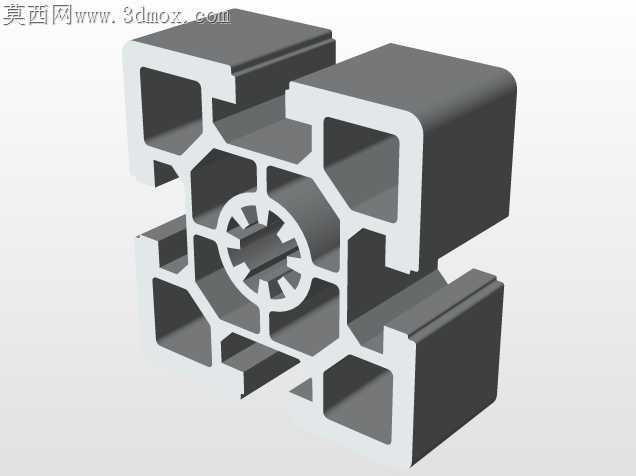

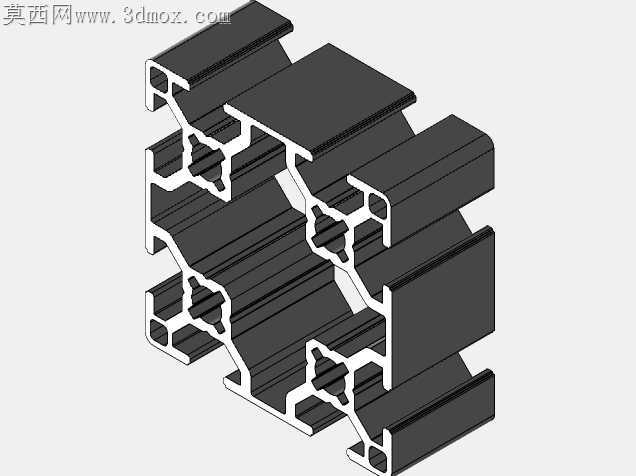

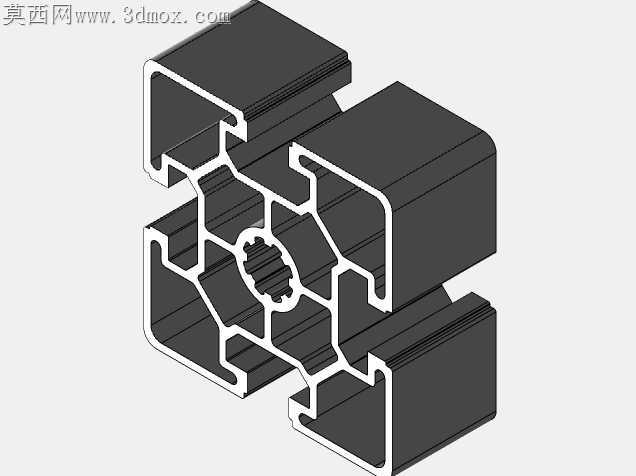

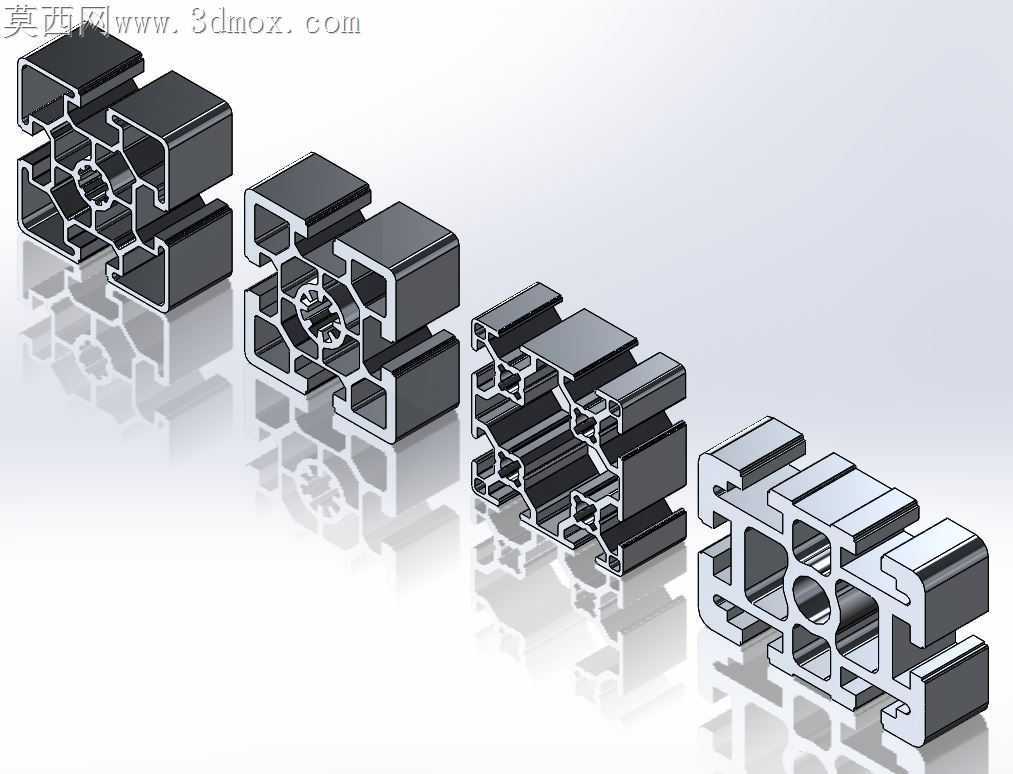

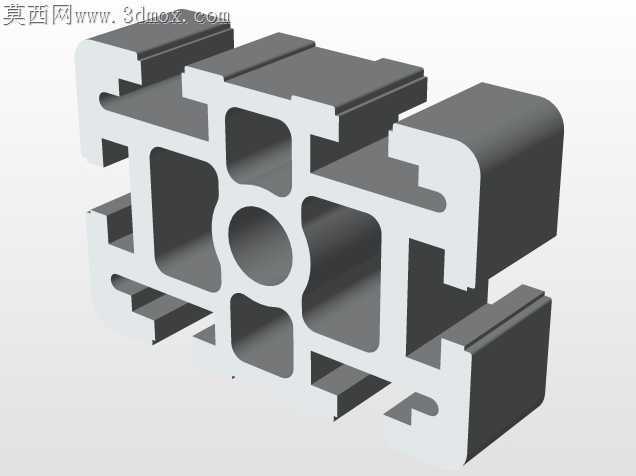

60规格T型槽挤压铝型材结构设计

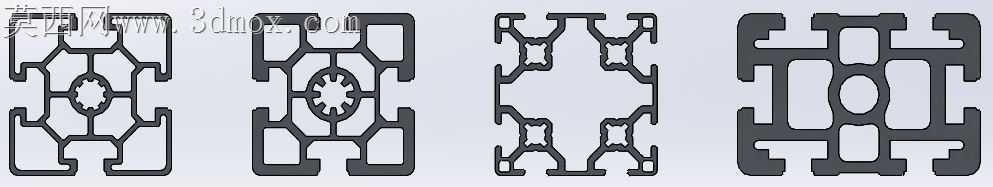

常规60系列铝型材挤压生产时，常因截面筋位排布不均，导致出料后冷却阶段出现扭拧变形，T型槽口的直线度超差会直接造成后续配套滑块卡滞，甚至无法装入紧固件。这套截面设计在T型槽的开口侧做了0.3mm的工艺增厚，抵消挤压出料时金属流速差带来的槽口收窄变形，不用后续额外做校形工序就能满足槽宽公差要求。型材中部的空腔筋位采用非等厚排布，靠近T型槽的受力侧筋厚比另一侧厚0.8mm，既保证槽口受侧向载荷时的抗形变能力，又不会因为整体壁厚过大增加挤压机的吨位负载，出料速度能稳定在每分钟18米左右，不会出现闷车或者型材表面拉毛的问题。截面边角处的过渡圆角没有采用统一R值，外露装配面用R0.5的小圆角保持棱角规整，方便和端盖、连接板贴合，内部筋位交接处用R1.2的大圆角分散挤压时的金属流动应力，避免模具对应位置出现应力集中开裂，能把模具的单次挤压寿命提升近30%。配套的焊接用零件在和型材接触的端面做了0.2mm的止口设计，装配时能直接卡入型材端面的空腔定位，不用额外做工装夹持就能保证焊接垂直度，焊后冷却收缩产生的形变会被止口的间隙吸收，不会拉扯型材本体导致槽口变形。库零件的连接孔位完全对齐型材的槽道中心，紧固件装入后不会和槽壁发生干涉，滑块在槽内滑动全程无卡顿，哪怕是长距离拼接的型材框架，累计公差也能控制在允许范围内。型材表面的氧化层预留厚度在模型里已经做了扣除，加工时不用再二次修正尺寸，拿到挤压坯料直接截断就能用于组装，适配自动化设备机架、工作台框架、防护栏等多种场景的搭建需求，不同截面的型材可以通过通用角码连接，不需要单独开模做定制连接件，能大幅降低项目的物料采购成本和组装工时。
