50规格T型槽挤压铝型材结构设计

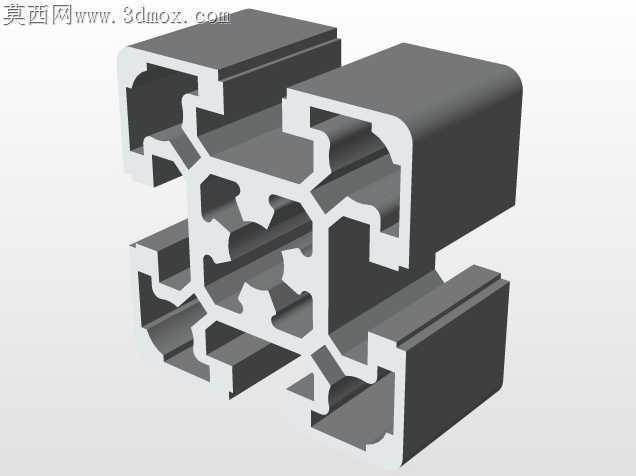

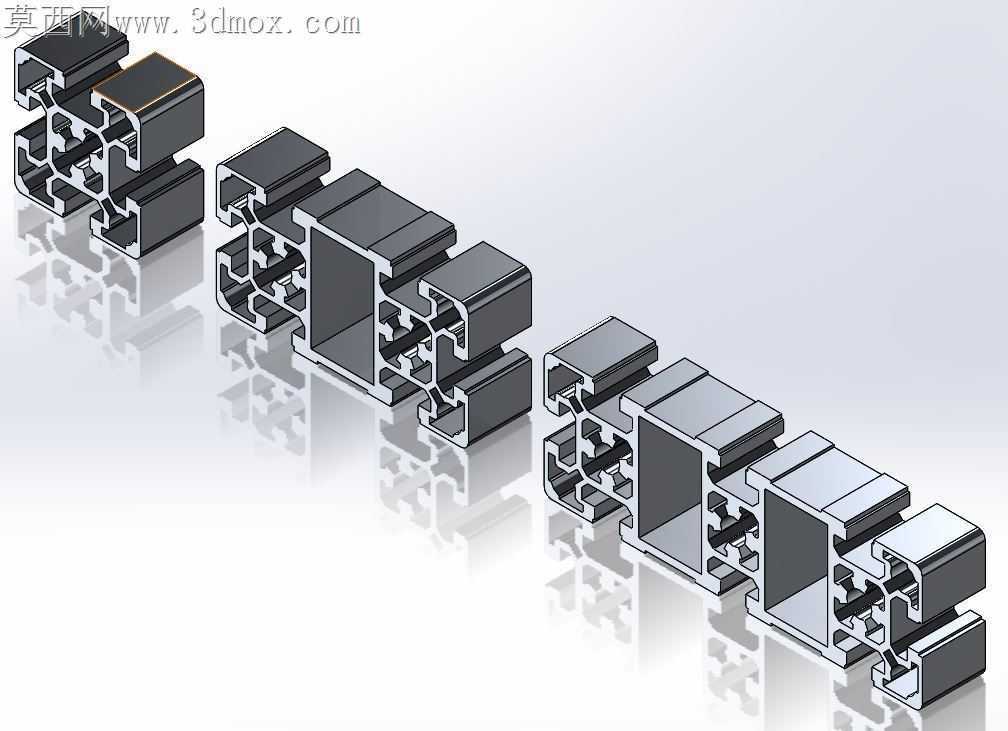

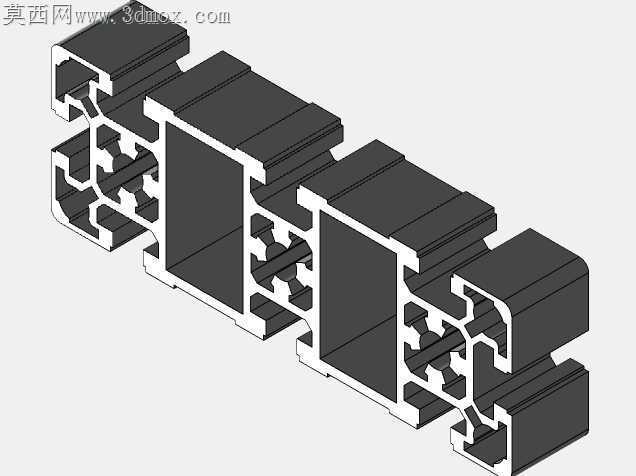

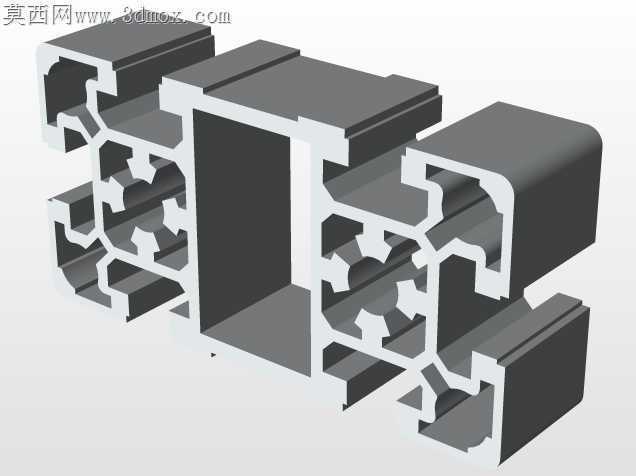

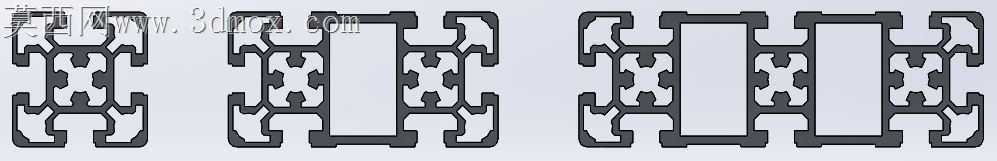

常规挤压铝型材在框架搭建场景里，常遇到槽口卡接公差漂移、拼接后端面错位、焊接附件与槽道干涉的问题，这款50截面的T型槽铝型材在结构细节上做了针对性的适配调整。型材截面的壁厚分布没有采用等厚设计，槽口受力集中的侧边做了0.8mm的局部加厚，避免T型螺栓滑入锁紧时槽口外翻变形，中间空腔的筋位排布避开了常用角件的安装避让区，拼接时不用额外打磨筋位就能让角件完全贴附型材端面。T型槽的开口尺寸做了正负0.1mm的公差收敛，适配市面上主流的欧标T型螺栓、滑块螺母，不会出现螺栓卡滞滑入不畅、螺母锁紧时打转的问题，槽道内部的导向棱边做了R0.3的小圆角处理，既不会刮伤紧固件的镀锌层，也能让紧固件在槽道内滑动时保持顺畅，没有卡顿的阻尼感。型材外表面的装饰面做了平面度管控，拼接长框架时相邻型材的接缝高低差能控制在0.2mm以内，不用额外做表面找平处理就能直接安装面板、防护板等附件。配套的焊接用零件与型材槽道的匹配度经过反复调试，焊接附件的定位凸台刚好能卡入T型槽内，焊接时不用额外做工装定位就能保证附件与型材的垂直度，焊后冷却收缩产生的形变也不会让槽口出现闭合变形，后期依然可以顺利滑入紧固件。型材的端面连接孔位做了同轴度优化，使用内置连接件拼接时，两端的孔位能自然对齐，不用反复敲击调整就能让连接销完全插入，拼接后的框架整体刚性比同规格等厚型材高出15%左右，承受横向载荷时的形变量更小。槽道底部的退刀槽尺寸做了微调，挤压生产时模具的磨损量能降低30%，批量生产时的截面尺寸一致性更好，不会出现批次性的槽宽超差问题。型材四个外角的R角大小统一，组装完成后框架的边角没有尖锐凸起，现场安装时不会划伤操作人员，也能适配市面上常规的端盖、封条等装饰配件，不用额外定制配件就能完成整框架的装配收尾。
