自行车改装用骷髅造型碗组装饰件

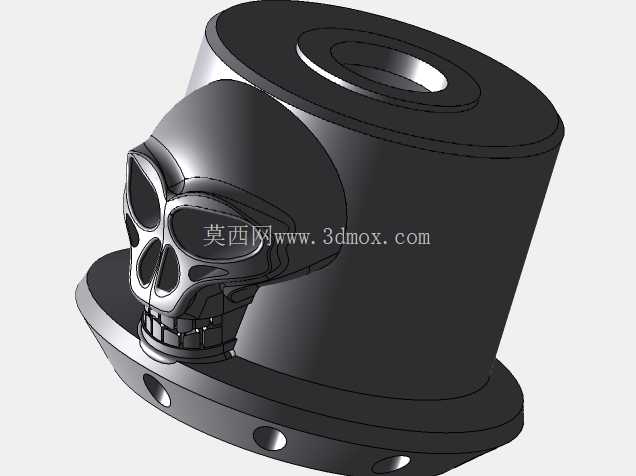

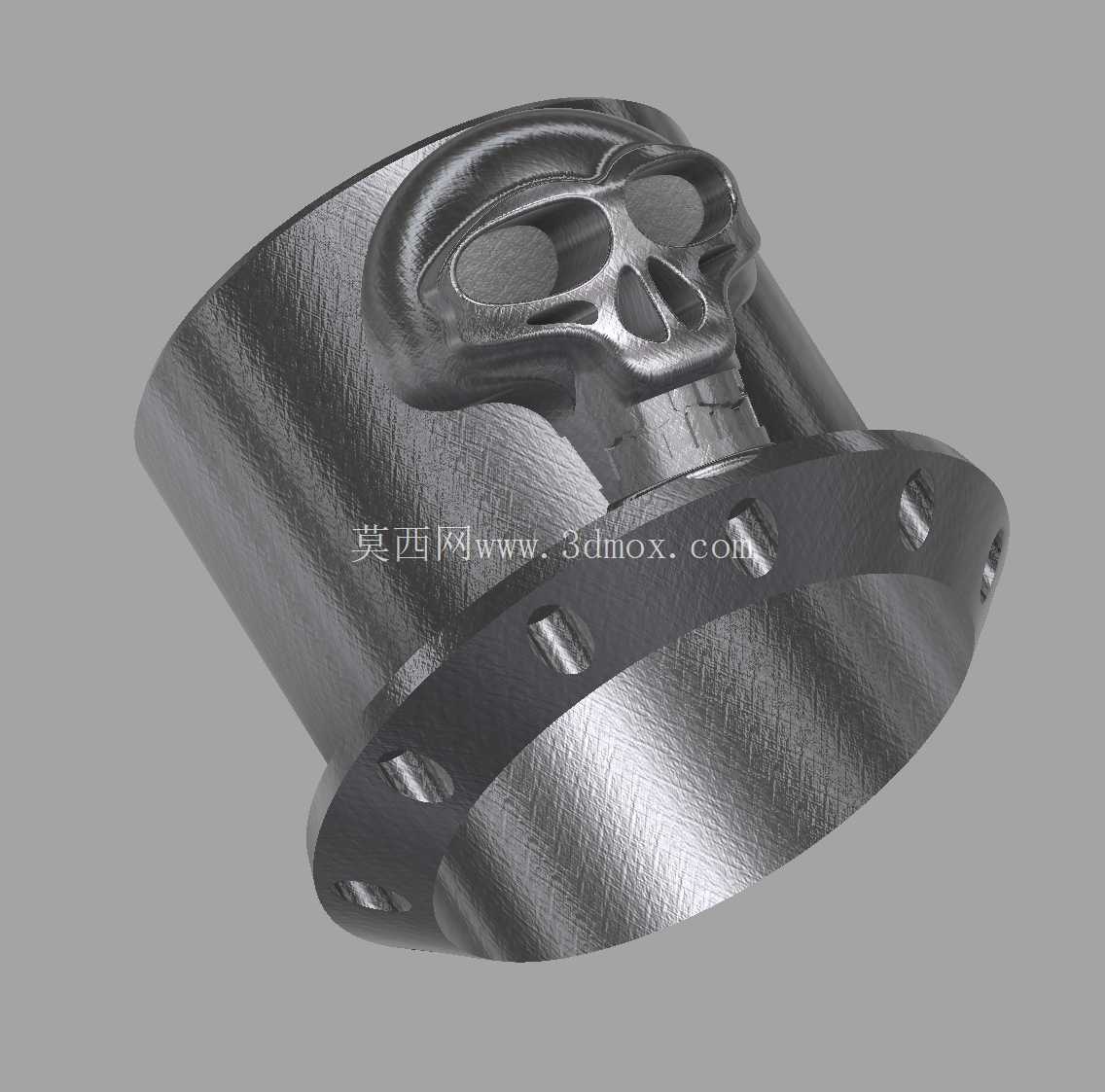

做了十几年机械结构设计，经手的非标改装件少说也有几百套，这次碰到的这个骷髅造型碗组装饰件，刚拿到数模的时候第一反应是，终于有改装件不是只做个平面贴纸糊弄人了。先从安装边界说，这个部件是套在自行车头管碗组位置的，底座的法兰盘开了两个对称的沉头安装孔，孔位是按照常规28.6mm前叉上管的碗组压入尺寸做的适配，底座内径刚好卡在碗组外径上，不会和碗组的压装端面产生干涉，安装的时候不用改动原车的碗组结构，也不需要额外打磨头管漆面，对准孔位拧上两颗M3的内六角螺丝就能固定，不会出现骑行过程中松动移位的问题。

很多人觉得这种装饰件就是样子货，其实在改装圈尤其是美式巡航自行车、哈雷风格改装自行车的应用场景里，这类外露结构件的质感直接决定整车的改装完成度。之前接触过不少同类装饰件，要么是壁厚做的太薄，注塑出来之后边缘有缩痕，太阳晒俩月就变形翘边，要么是安装位不对，装上去之后歪歪扭扭，和把立、前叉的中心线对不齐，骑快了甚至会蹭到把立的转向限位。这个件的主体筒身是做了1:1的等壁厚设计，壁厚控制在2.5mm，不管是用树脂打印还是做失蜡铸造，都不会出现壁厚不均导致的变形问题，筒身的上沿是和碗组上盖齐平的，不会凸出来硌到把立的锁紧垫圈。

再说到设计思路，侧面的骷髅造型不是简单贴个浮雕在筒身上，而是和筒身做了一体化的曲面过渡，骷髅的眼窝、鼻窝、牙齿缝隙的位置都做了R0.8的圆角处理，没有尖锐的棱角，一方面是铸造或者打印的时候不会出现应力集中导致的开裂，另一方面日常使用的时候也不会刮到骑行服或者裤腿。骷髅的突出高度控制在12mm以内，转向的时候不会碰到车架头管的走线座，也不会影响车把的最大转向角度，左右打满方向的时候都有足够的安全间隙。底座法兰的厚度是3mm，沉头孔的深度是2mm，螺丝拧进去之后头部完全沉在法兰面以内，不会凸出来刮花车架的头管漆面，法兰和头管接触的面做了0.2mm的内凹，贴一层薄的3M双面胶就能进一步固定，还能避免金属件和车漆直接摩擦产生异响。

实际使用的时候，这个部件除了装饰作用，还能起到一定的碗组防护作用，平时骑行溅起来的泥水、灰尘会被筒身挡住，不会直接积在碗组的锁紧缝隙里，能延长碗组的保养周期。之前有骑友自己改的装饰件，把骷髅做的太突出，摔车的时候直接磕碎了连带把碗组盖都撞变形，这个件的骷髅造型和筒身的连接位置做了加强筋过渡，抗冲击性能比纯浮雕结构高不少，日常小的磕碰不会出现断裂的问题。尺寸方面，整个部件的总高度是42mm，最大外径是52mm，适配市面上绝大多数标准规格的山地车、通勤车、巡航车的头管尺寸，不需要额外定制转接环，不管是做金属抛光、喷磨砂黑还是做旧涂装，曲面的分模线都藏在骷髅和筒身的过渡位置，后期表面处理的时候不需要花太多时间打磨分模线。

很多刚接触改装的设计师做这类件，容易只顾着造型夸张，忽略了实际安装的干涉问题，比如把筒身做的太高，导致把立装上去之后锁紧力不够，或者安装孔位和碗组的螺丝孔冲突，装的时候还要自己扩孔。这个数模在设计的时候就把所有安装边界都留足了，筒身的内孔做了0.3mm的公差余量，压装的时候不会因为尺寸公差卡不住，也不会因为间隙太大晃荡。侧面的骷髅轮廓是顺着筒身的圆柱曲面做的包覆，没有突兀的突出棱线，擦拭的时候也不容易积灰，日常维护很方便。对于做自行车改装配件的从业者来说，这个结构的建模逻辑很值得参考，就是在不改动原车原有结构、不影响原有部件功能的前提下，把个性化造型和实用防护结合起来，不是为了造型而牺牲安装便利性和使用可靠性，毕竟改装件最终还是要装到车上用的，光好看装不上或者用不住，都是不合格的设计。
