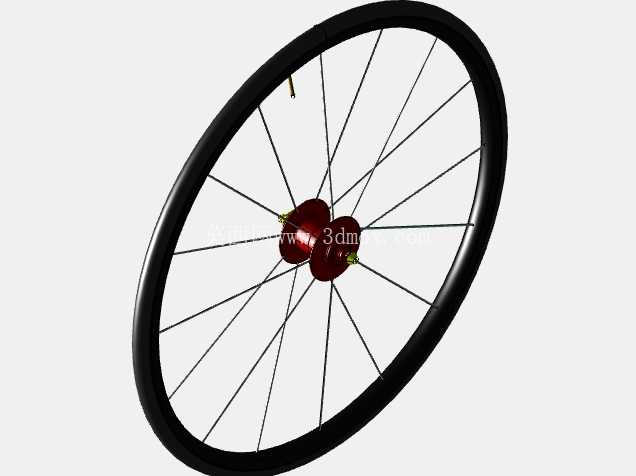

公路自行车辐条式车轮结构设计

日常做通勤、运动类代步装备的结构开发时，轮组作为直接接触地面、承载整车载荷与骑行冲击的核心部件，其结构合理性直接决定骑行的顺畅度、耐用性与维护成本，这次完成的公路自行车辐条轮结构，完全围绕铺装路面长距离骑行的实际工况做参数匹配，没有做冗余的装饰性设计。先从安装边界说起，轮组的轴向宽度完全适配标准公路车前叉与后叉的开档尺寸，轮圈外径匹配主流700C规格公路外胎的安装公差，胎圈座的卡槽深度与角度严格遵循充气轮胎的装配规范，既可以保证外胎充气后不会出现滑圈、脱胎的风险，也能让徒手或用简易撬胎棒更换外胎时不需要过度施力，避免损伤轮圈的碳纤维或铝合金基材。花鼓部分的轴心直径适配标准快拆杆与筒轴的安装规格，两端的轴档间距与车架、前叉的安装位完全对齐，安装后不会出现轮组偏摆、蹭刹车块的问题，花鼓的法兰盘位置经过反复调校，辐条从法兰盘到轮圈的走线角度处于最优区间，既可以降低辐条在骑行过程中的交变应力集中，也能让轮组的辐条张力分布更均匀，避免长期使用后出现辐条松动、轮圈偏摆的情况。

从功能特性来看，这款轮组采用等径辐条交叉编织的结构，每根辐条的张力值都控制在公路车轮组的合理区间内，既可以保证轮组的径向刚性，在踩踏发力时不会出现明显的辐条形变卸力，也能保留适当的轴向缓冲能力，在经过铺装路面的细小裂缝、颗粒状凸起时，辐条的微小形变可以过滤一部分高频振动，降低骑行过程中传递到车把与坐垫的震感。轮圈采用深框截面设计，截面的壁厚分布经过优化，靠近胎圈座的位置壁厚更大，承受轮胎气压与路面冲击的能力更强，靠近辐条孔的位置做了局部加厚处理，避免辐条帽长期拉紧后出现轮圈开裂的问题，轮圈的刹车边（如果适配圈刹版本）平整度控制在极小的公差范围内，刹车时不会出现周期性的异响或制动力波动，如果适配碟刹版本，花鼓上的碟片安装座采用标准六钉规格，安装碟片后的端面跳动量控制在安全范围内，刹车时不会出现蹭碟的问题。

设计过程中最先考虑的是实际使用场景的载荷情况，公路车骑行时除了骑行者自身的重量，还要考虑过减速带、路面坑洼时的瞬时冲击载荷，所以辐条的数量选择、编织方式、花鼓法兰的间距都围绕载荷分布做调整，没有盲目追求少辐条的外观效果而牺牲结构强度。比如辐条与花鼓法兰的连接位置，采用了弯头辐条的固定方式，相比直拉辐条，弯头结构在承受径向冲击时的应力分布更均匀，不容易出现辐条根部断裂的问题，辐条帽与轮圈的接触位置加装了硬质垫片，分散辐条帽对轮圈的局部压力，避免长期高张力下辐条帽陷入轮圈基材。另外轮组的动平衡也做了对应考量，轮圈与花鼓的同轴度公差控制得非常严格，辐条的重量差也做了匹配，在高速骑行（比如下坡时速超过40公里）时不会出现轮组抖动的情况，保证骑行的稳定性。

很多入门级轮组容易出现的偏摆、辐条松动问题，本质是设计时没有考虑长期使用后的张力衰减，这款轮组在建模时就模拟了不同载荷下的辐条张力变化，给每根辐条预留了合理的张力余量，出厂调试时的张力值比日常使用的平均张力高10%左右，经过初期的应力释放后，张力会稳定在合理区间，不需要频繁做轮组校正。另外轮圈的气嘴孔位置做了局部补强，气嘴孔的直径适配主流的法嘴气嘴，安装内胎或真空胎气嘴时不需要额外扩孔，气嘴孔边缘做了倒角处理，不会割伤内胎的气嘴根部。如果是真空版本的轮圈，胎圈座的结构设计可以保证在低压骑行时也不会出现漏气、脱胎的问题，不需要加装内胎也能正常使用，降低扎胎后的补胎难度。

从实际应用的角度，这款轮组既可以用于入门级公路整车的原厂配套，也可以作为老款公路车的升级替换配件，所有安装尺寸都遵循行业通用标准，不需要对车架、前叉做任何改装就能直接安装。轮组的重量控制在合理范围内，没有为了极致轻量化而牺牲结构强度，适合日常通勤、周末长距离骑行、业余公路赛事等多种场景，不管是平路巡航还是爬坡路段，轮组的刚性表现都能满足踩踏发力的需求，不会出现明显的卸力情况。另外花鼓的内部轴承结构采用标准深沟球轴承，轴承的安装位公差配合合理，转动时的阻力非常小，长期使用后如果轴承出现磨损，也可以很方便地更换同规格的标准轴承，不需要更换整个花鼓，降低后期维护的成本。建模过程中所有的配合面都做了公差分析，比如花鼓轴心与轴承内圈的配合、轴承外圈与花鼓壳体的配合、辐条孔与辐条帽的配合，都采用基孔制的合理公差带，实际生产加工时不需要额外做配磨、配钻就能顺利装配，适合批量生产的工艺要求。
