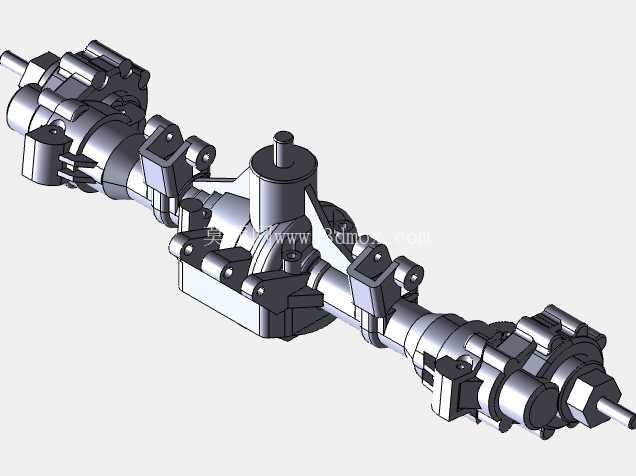

1:10比例仿真遥控车门式驱动后桥结构

　　这款仿真门式驱动桥结构，主要适配1:10比例的遥控攀爬车型，对应市面主流TRX4、TRX6系列车型的改装与替换需求，在仿真攀爬车的底盘改装领域应用十分广泛。区别于普通直桥结构，门式桥的轮边减速设计能够将桥管主体位置抬升，在不改变悬挂行程与轮胎尺寸的前提下，有效提升整车的最小离地间隙，减少越野穿越过程中桥体卡滞石块、凸起障碍的概率，这也是攀爬车改装中选择门式桥的核心诉求。从结构设计来看，整个桥体采用分段式布局，中间为差速器安装腔体，两侧通过桥管连接轮边减速齿轮组壳体，轮端预留了轮毂安装的结合位，能够匹配常规12mm结合器的仿真攀爬轮毂。

　　差速器腔体上方预留了舵机安装位，可直接安装转向舵机实现前轮转向功能，腔体两侧的固定凸台用于连接悬挂拉杆与避震器下端，安装孔位的间距完全对标原厂TRX系列车型的安装边界，替换时无需额外打孔或者修改拉杆长度，能够实现无损安装。设计过程中优先考虑了传动的同轴度要求，桥管与差速器腔体、轮边壳体的配合面均设计了定位止口，避免装配后出现传动卡滞、齿轮偏磨的问题。轮边减速齿轮组采用行星减速结构，在放大电机输出扭矩的同时，能够将传动轴线偏移至轮轴上方，实现桥体抬升的效果，齿轮的模数选择兼顾了强度与仿真外观，不会出现齿轮外露过于突兀的问题。

　　桥体外部的加强筋布局完全参考真车的门式驱动桥结构，在壳体受力集中的差速器边角、桥管与轮边连接位置都设置了加厚的加强筋，既保证了仿真外观的还原度，也能提升3D打印或者铸造加工后的壳体强度，避免攀爬受力时出现壳体断裂的问题。安装边界方面，桥体总长度控制在210mm左右，轮端结合器的突出量与原厂桥保持一致，不会出现轮毂突出轮眉或者缩进轮眉过多的问题，差速器腔体的底部离地高度比同规格直桥高出12mm左右，能够应对更复杂的岩石攀爬场景。桥体上方的舵机安装位采用双孔固定设计，兼容标准尺寸的25T舵机，拉杆安装孔位的高度差经过反复调校，转向过程中不会出现拉杆与桥体、避震器干涉的问题。

　　在实际使用场景中，这款桥体既可以用于静态仿真模型的底盘展示，也可以用于动态遥控攀爬车的性能改装，轮边的密封结构设计预留了密封圈安装槽，能够填充润滑脂减少齿轮磨损，适合长时间户外越野使用。设计时还考虑了不同玩家的改装需求，桥管上预留了多个额外的安装孔位，可用于固定仿真刹车碟、拉杆配重、桥底护板等改装配件，不需要玩家自行打孔破坏桥体结构。整个桥体的壁厚设计均匀，不管是采用光固化3D打印制作静态展示件，还是采用失蜡铸造制作金属性能件，都能保证成型后的结构强度，不会出现壁厚不均导致的铸造缩孔或者打印翘边问题。差速器腔体内部预留了标准尺寸的差速齿轮安装位，可直接替换原厂的差速齿轮组，支持锁差、开放差速等不同的传动配置，满足不同玩家对越野性能的需求。轮边的传动轴采用花键连接结构，能够在悬挂上下跳动时自动补偿长度变化，避免传动过程中出现卡顿，花键的配合间隙控制在0.1mm以内，既保证传动顺畅，又不会出现虚位过大的问题。
