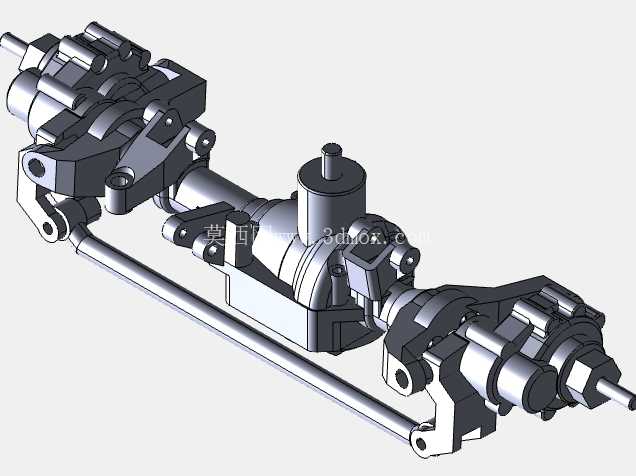

RC仿真攀爬车1/10比例门式转向桥结构

　　这款1/10比例的仿真门式转向桥，主要适配TRX4/6系列仿真攀爬遥控车型，核心作用是在不改变原车悬挂行程与轮距参数的前提下，通过桥壳内部的轮边减速齿轮组抬高桥包主减速器的离地间隙，大幅提升车辆在岩石、沟壑、陡坡等复杂非铺装路面的通过能力，避免桥包磕碰障碍物导致的卡滞、传动中断问题。从结构设计来看，整体采用了分体式桥壳布局，转向节部分保留了真实越野车辆门式桥的阿克曼转向几何特性，转向拉杆安装位设置在桥体上方，减少越野过程中拉杆被石块剐蹭变形的概率；轮边输出端的齿轮传动比经过匹配调校，既能够放大轮上扭矩，提升低速攀爬时的牵引力输出，也不会因为传动比过大导致高速行驶时电机负载过高。

　　桥体中部的主减速器壳体集成了差速器安装腔，预留了差速锁舵机的安装固定位，玩家可以根据使用场景选择开放差速或者锁止差速的状态，开放差速时可以减小转向半径，降低轮胎磨损，锁止状态下可以让左右轮获得相同转速，提升单侧车轮打滑时的脱困能力。安装边界方面，这款转向桥的总长度、拉杆固定孔位间距、减震器安装座位置都与原厂TRX4/6车型的安装参数完全匹配，不需要额外对车架进行打孔或者切割改造，直接替换原厂桥体即可完成装配；桥体两端的车轮接合器采用标准12mm六角规格，兼容市面上绝大多数1/10比例攀爬车的轮毂轮胎，不需要额外更换接合部件。

　　转向摇臂的行程范围经过校核，左右最大转向角度可以达到42度，配合大转向角度的轮毂设计，能够实现更小的转弯半径，在狭窄的越野赛道中拥有更灵活的走线能力。桥壳下方的横向稳定杆安装位预留了标准M3螺纹孔，可以根据需求加装横向稳定杆，减少高速行驶或者侧倾路面上车桥的横向摆动，提升行驶稳定性。从实际应用场景来看，这类仿真门式转向桥除了用于RC攀爬模型的改装升级之外，其结构设计逻辑也可以为小型特种作业机器人、无人探测车的行走机构设计提供参考，尤其是在需要兼顾离地间隙与轮边扭矩输出的小型行走设备上，这种轮边减速的门式桥结构能够在紧凑的尺寸空间内实现更高的传动效率与通过性能。

　　设计过程中，桥壳的壁厚经过了强度校核，在采用锌合金压铸成型的工艺下，既能够承受攀爬过程中落地的冲击载荷，也不会因为壁厚过大导致桥体重量过高，增加悬挂系统的负载；齿轮啮合区域的壳体内部预留了润滑脂存储腔，能够在长时间运行时保持齿轮的润滑状态，降低传动噪音与磨损速度。转向节的主销后倾角与内倾角都按照真实越野车辆的参数进行设定，保证转向时的回正力矩，提升操控手感，避免转向过程中出现虚位过大、回正无力的问题。桥体上的所有安装孔位都做了同轴度公差控制，保证装配后传动轴、转向拉杆的运动顺畅，不会出现卡滞、干涉的情况；刹车卡钳仿真装饰件的安装位也集成在桥壳端部，不需要额外粘接固定，装配后外观还原度更高，满足仿真模型玩家的外观细节需求。
