工程机械铰接式液压油缸连接组件结构

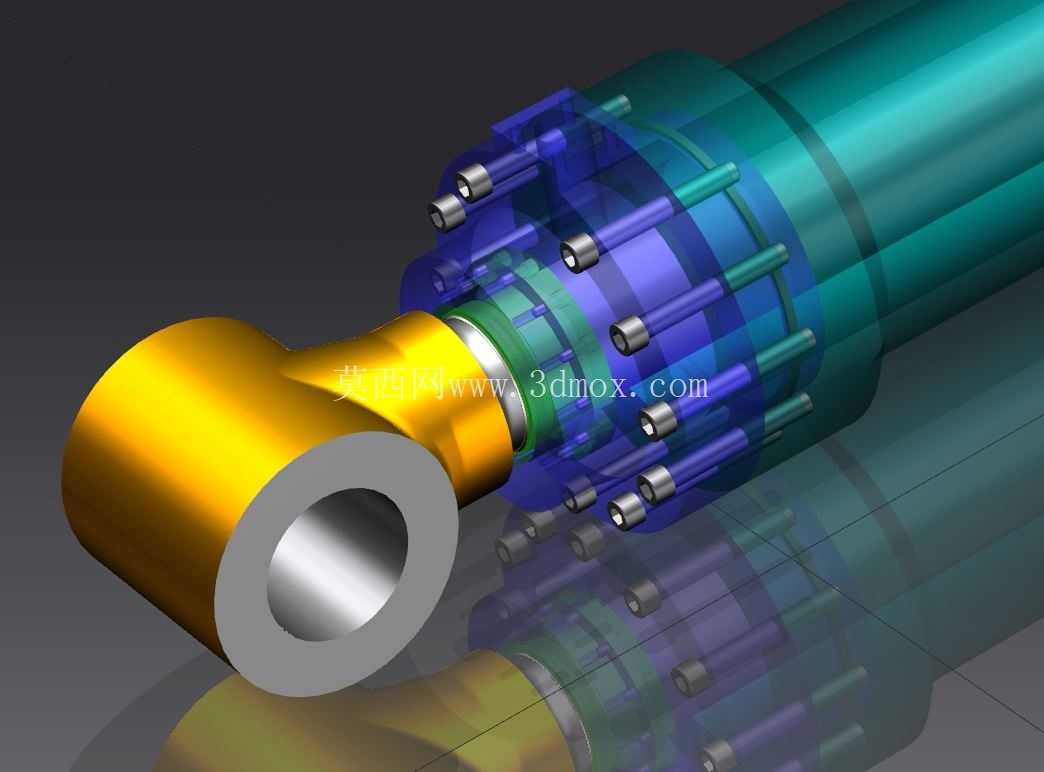

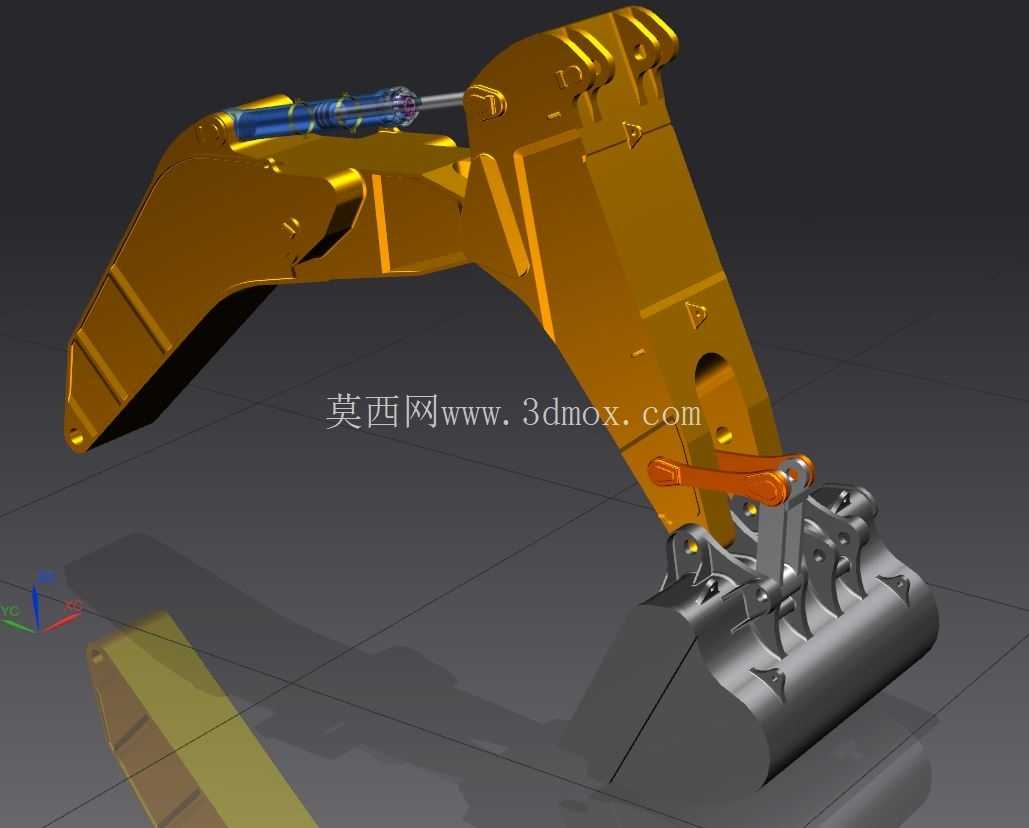

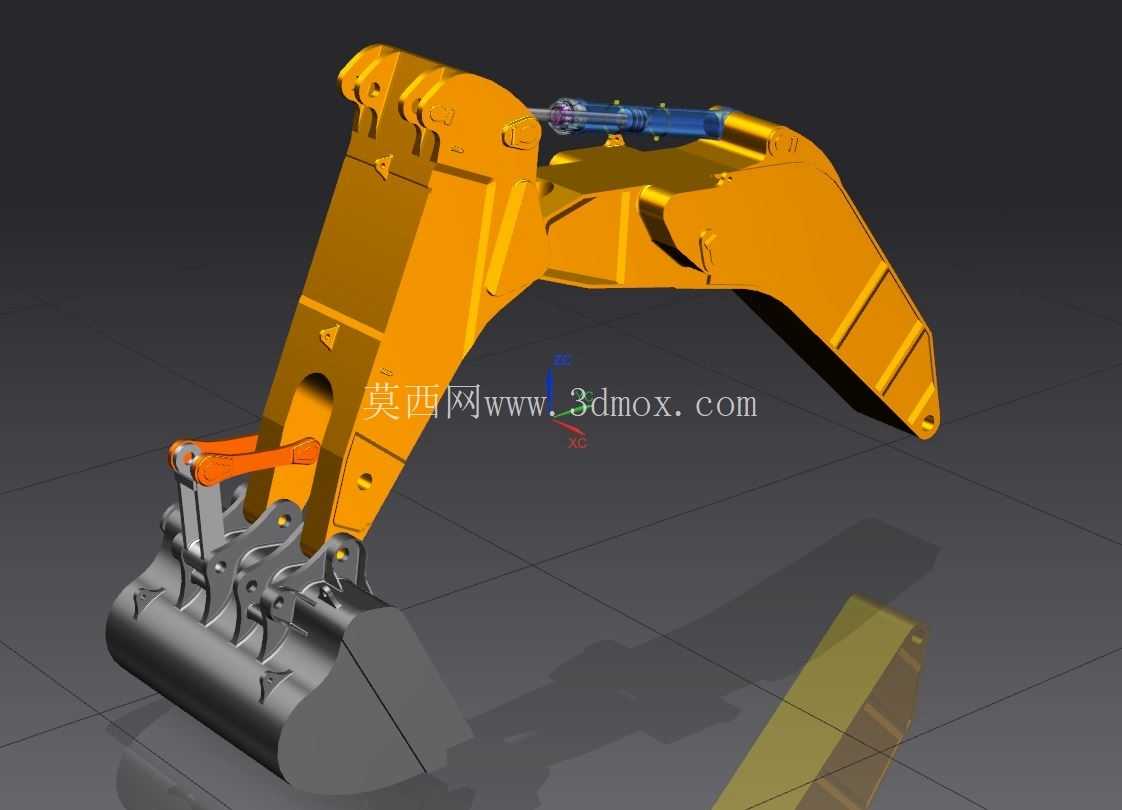

　　在工程机械的液压执行机构布局中，这类带铰接端的油缸连接结构是负载传递路径上的核心受力部件，常见于挖掘机动臂斗杆驱动、装载机举升翻转、起重机变幅伸缩等重载作业场景，承担着液压推力向工作装置扭矩转换的关键作用，作业过程中需要持续承受交变冲击载荷、径向偏载以及瞬时过载的复合作用，对结构强度和配合精度的要求远高于普通静态液压连接件。从结构设计逻辑来看，左端的铰接球头端采用了通孔式耳环结构，内孔预留了衬套压装的配合公差带，安装时通过销轴与设备机架或工作装置的铰接座形成转动副，能够补偿作业过程中工作装置摆动带来的角度偏差，避免油缸杆端承受额外的弯曲应力，从根源上减少活塞杆弯曲、密封件偏磨的失效风险。

　　球头与缸筒衔接的过渡段采用了大圆角变径设计，没有出现应力集中的直角突变结构，在有限元受力校核中，这个区域的应力分布梯度会比直角衔接结构降低30%以上，能够有效抵御重载作业时的冲击载荷，避免过渡段出现疲劳裂纹。缸体部分的多层套叠结构对应了油缸的导向套、密封组件、缸筒外壁以及活塞杆的分层装配关系，周向均匀分布的紧固件是端盖与缸筒的连接螺栓，设计时按照等强度原则排布，确保高压油液作用下缸筒端盖的密封面受力均匀，不会出现局部压合不实导致的渗漏问题。

　　从安装边界来看，铰接端耳环的内孔直径、耳环宽度与销轴的配合公差严格遵循基孔制间隙配合标准，安装时可以直接适配同吨位级别工程机械的标准铰接销轴，不需要额外加工适配衬套；缸体外径尺寸匹配常规油缸安装的抱箍座夹持范围，端盖螺栓的分布圆直径与同规格油缸的通用端盖尺寸保持一致，维修更换时可以直接互换通用密封件和紧固件，降低现场运维的配件储备成本。设计过程中针对铰接端的受力特性，对耳环部位的壁厚做了局部加厚处理，球头与耳环衔接的位置做了锻造流线优化，确保金属纤维方向与受力方向保持一致，避免在交变载荷下出现耳环断裂的失效问题。

　　密封安装槽的尺寸公差严格控制在IT7级精度，导向套的内孔与活塞杆的配合间隙控制在合理范围内，既保证活塞杆往复运动时不会出现卡滞，又能避免间隙过大导致的密封件挤伤漏油问题。在实际作业场景中，这类结构的油缸通常会配合缓冲装置使用，在行程末端实现平稳减速，避免活塞撞击端盖产生冲击，而周向排布的螺栓连接结构也方便现场拆解维护，更换密封件时不需要将整个油缸从设备上完全拆除，只需要松开端盖螺栓即可抽出导向套和活塞杆组件，大幅缩短设备停机维修的时间。针对工程机械野外作业的多粉尘环境，导向套外侧还预留了防尘圈的安装槽位，能够阻挡外界泥沙、粉尘进入油缸内部，避免活塞杆表面被杂质划伤，延长密封件和活塞杆的使用寿命。整个结构的尺寸链设计充分考虑了加工工艺性，所有配合面都预留了合理的加工余量，铸造毛坯的分型面设置在非配合的外圆位置，避免分型面痕迹影响配合面的装配精度，同时减少后续机加工的切削量，降低生产制造成本。
