桌面万向支架式教学地球仪结构设计

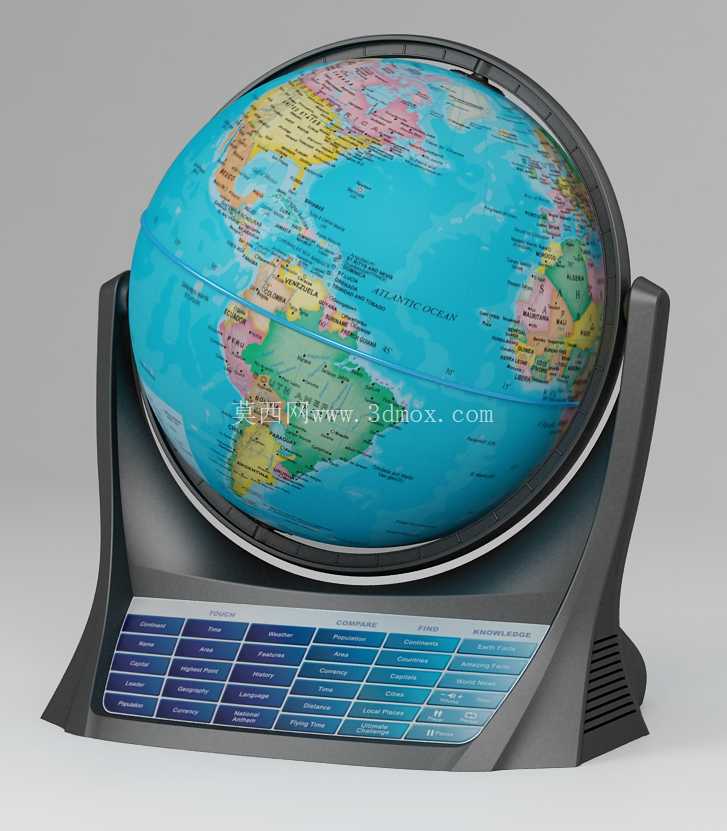

这款桌面式教学地球仪的结构设计，首先围绕中小学地理课堂、家庭早教场景的实际使用需求展开，日常放置于课桌、书桌台面时，需要兼顾多角度查看、操作顺滑、放置稳定的核心要求，因此整体采用宽幅底座承托结构，底座底部预留足够的接触面积，避免日常拨动球体时出现侧翻问题。球体部分采用标准等比例地球投影分色印刷，不同大洲、大洋采用差异化高对比度配色，国界、省界、主要城市与地理标识的印刷区域预留足够的平面度公差，避免球面曲率导致的标识变形，方便教学过程中快速识别地理区位。

支撑结构采用万向转动框架设计，框架与球体的连接轴采用低阻尼转动配合，既可以实现球体绕赤道轴的360度旋转，也能配合框架的倾斜转轴实现不同纬度视角的调整，满足查看南北极区域、不同经度带地理信息的操作需求，转动阻尼经过反复调校，既不会因为阻尼过小导致球体随意转动移位，也不会因为阻尼过大造成拨动操作费力，适配不同年龄段使用者的操作力度。底座前端集成的功能按键区域，采用阶梯式排布设计，每个按键的凸起高度、按压行程都按照日常手指按压的人机尺寸设定，按键下方预留对应的电路板安装腔，腔体内设置定位柱与螺丝孔位，方便后续功能模块的装配固定，腔体边缘预留走线槽，避免内部线束挤压导致的按键卡滞问题。

从设计思路上看，整个产品的壳体零件都适配注塑成型工艺要求，所有外观面的拔模斜度控制在1.5度到2度之间，加强筋的厚度控制在壳体壁厚的0.6倍，避免成型过程中出现缩痕、翘曲等缺陷；球体与框架的配合间隙预留0.2mm的装配公差，既保证转动过程中不会出现卡涩，也不会因为间隙过大导致球体晃动。底座侧面预留散热格栅结构，格栅的开孔方向斜向朝下，既可以满足内部功能模块的散热需求，也能避免日常使用时灰尘、泼溅的液体直接进入设备内部。

安装边界方面，整个产品放置于台面时的占用投影尺寸适配常规书桌的边角区域，不会过多占用书写、摆放其他文具的空间，整体重心控制在底座中心位置，即使球体转动到最大倾斜角度，整体重心的投影也始终落在底座支撑面范围内，保证放置稳定性。球体表面的印刷层采用耐磨UV涂层，日常手指触摸、清洁擦拭时不会出现掉漆、标识模糊的问题，框架与底座的边角位置全部做R3以上的圆角过渡，避免日常使用时的尖锐边角磕碰风险，完全适配教学场景下的安全使用要求。整个结构的装配流程采用模块化设计，球体、转动框架、底座、功能按键模块都可以独立分装后总装，每个连接位置都设置对应的定位卡扣，减少总装过程中的螺丝使用量，提升装配效率，同时也方便后续的故障拆解维护。
