四轮独立转向悬架底盘结构设计

实车试制阶段四轮转向结构最容易出现的干涉问题，往往出现在轮跳极限与最大转角叠加的工况下，这套结构在设计时就把轮心位移轨迹和转向拉杆的摆动边界做了同步约束，没有沿用传统两轮转向的硬点坐标直接套用。减震器上支座的安装角度没有取垂直于地面的常规布置，而是顺着转向节绕主销转动的切线方向偏置了7度，避免大角度转向时减震器筒身与轮拱内侧、转向拉杆球头发生运动干涉，哪怕车轮转到最大转角同时触底缓冲块，各运动部件之间仍能留出3毫米以上的安全间隙，不会出现硬碰硬的磨损卡滞。

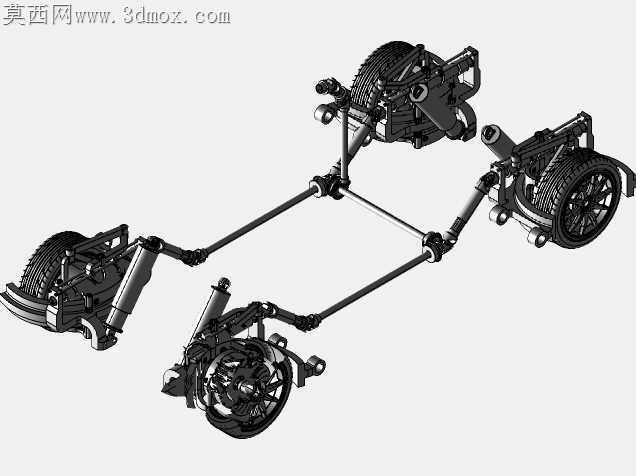

转向传动轴没有做成整根刚性轴，而是用多组十字万向节串联分段布置，每一段的轴间夹角都控制在12度以内，既避开了悬架跳动时的运动包络，也不会因为万向节夹角过大导致转向力矩传递卡顿，方向盘转动的旷量能控制在很小的范围。四个车轮的转向节采用对称式结构设计，左右前后的安装接口完全通用，不需要单独开发四套不同的铸造模具，后续加工和备件更换的成本能压到最低，转向节上的减震器安装孔、拉杆球头安装孔、轮毂轴承安装位的位置度公差统一按IT7级标注，加工时一次装夹就能完成所有孔位的铣削，减少二次装夹带来的同轴度误差。

下摆臂与副车架连接的橡胶衬套预留了不同刚度的替换槽位，调试阶段可以根据不同的转向响应需求更换不同硬度的衬套，不需要重新改动摆臂的本体结构。轮毂轴承的安装位做了台阶式定位设计，压装轴承时能直接靠台阶面限位，不用反复测量压装深度，避免压装过紧导致轴承转动阻力过大，或是压装不到位导致车轮行驶中出现松旷。转向拉杆的长度调节螺纹做了细牙设计，每一圈的调节量控制在0.5毫米，做四轮定位时能更精准地调整前束角，不会因为螺距过大出现调过位的情况，锁止螺母采用带尼龙防松圈的款式，哪怕经过长时间颠簸路面行驶，调节好的前束参数也不会轻易偏移。

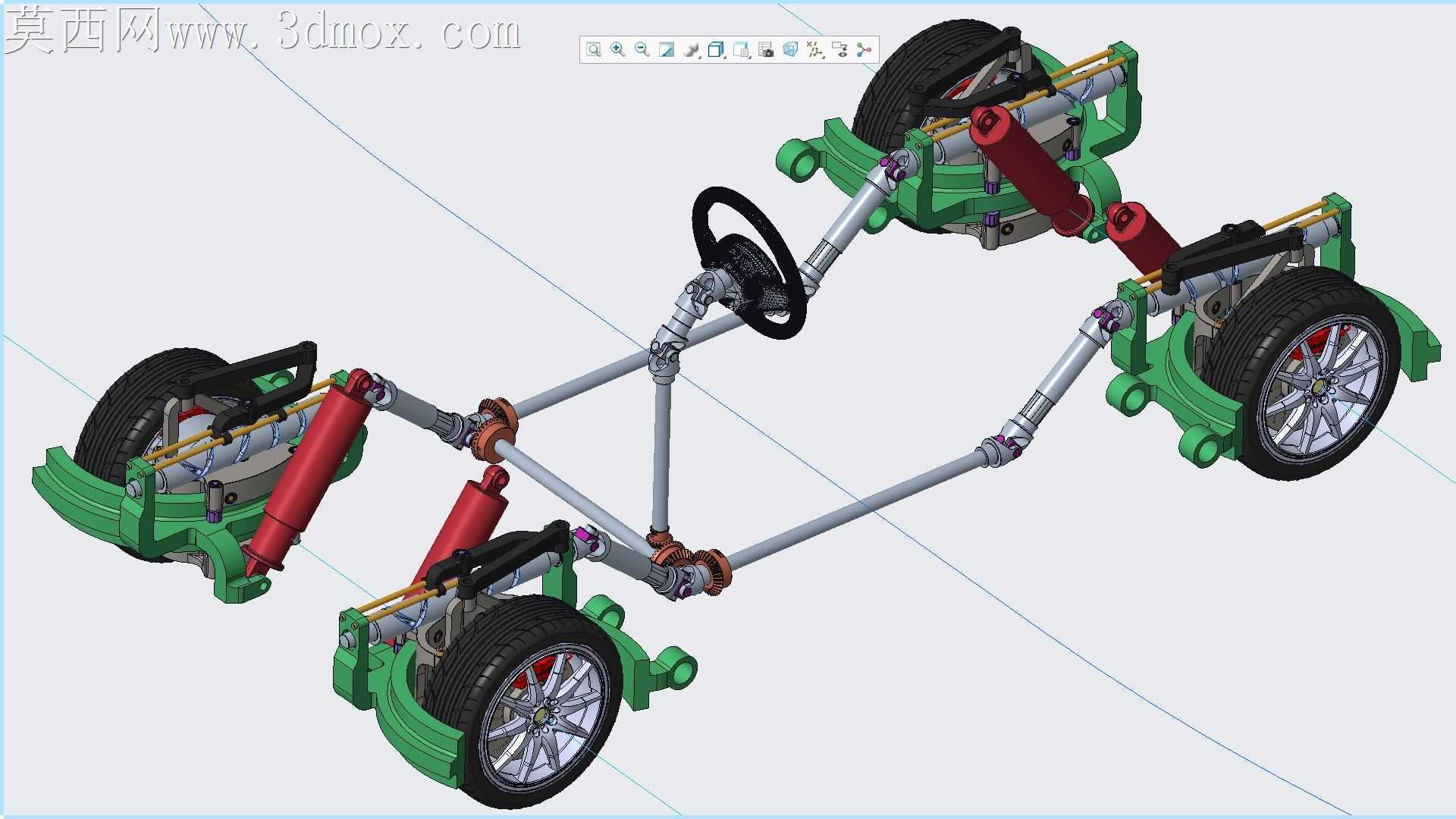

这套结构没有做多余的外观覆盖件，所有运动部件的连接关系都完全外露，能直观看到转向力矩从方向盘传递到四个车轮的完整路径，也能清晰观察悬架压缩回弹时各部件的相对运动关系，不管是做转向梯形的参数优化，还是验证不同减震器阻尼下的操控表现，都能快速定位到需要调整的硬点位置，不需要反复拆解遮挡的外饰件。
