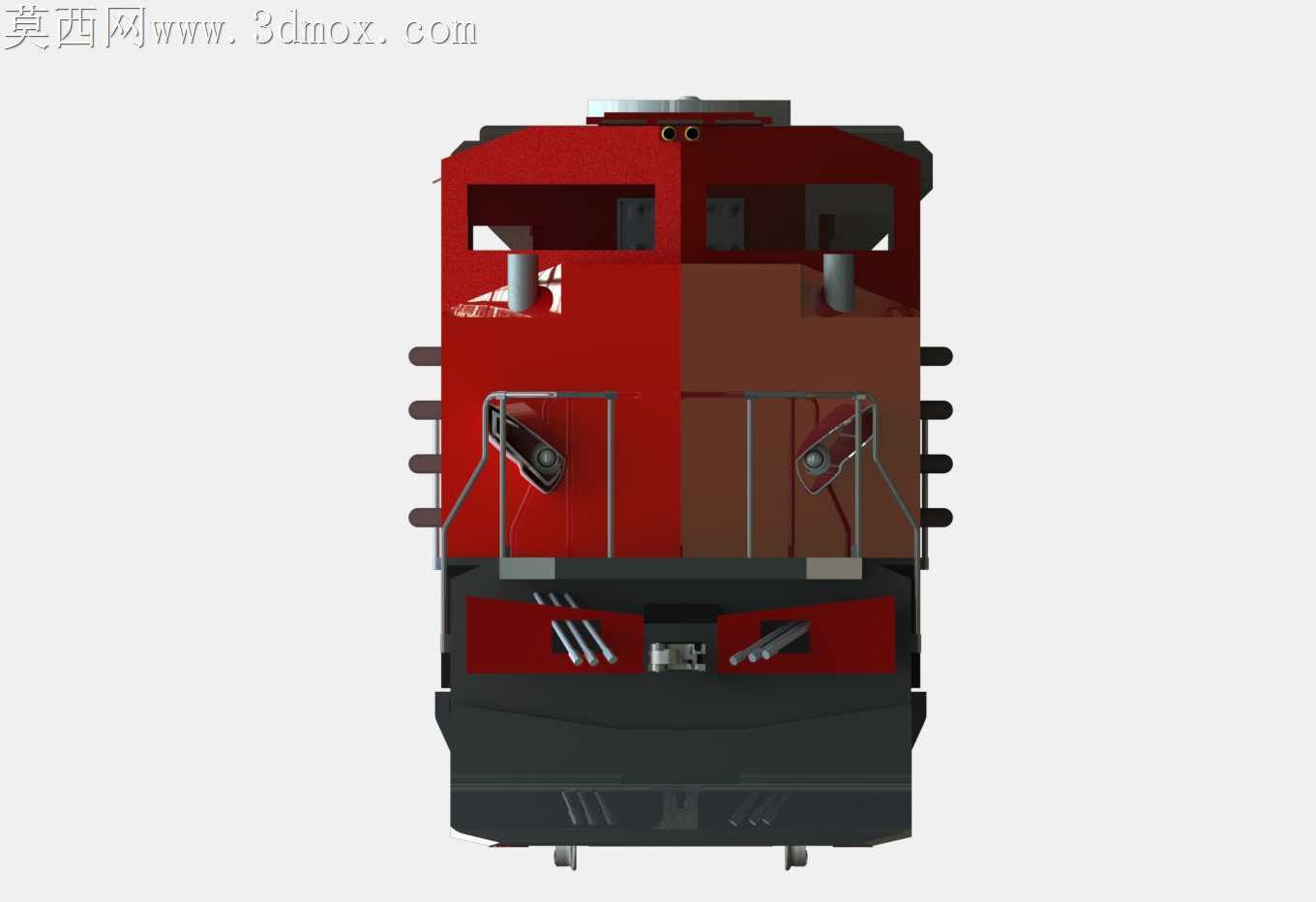

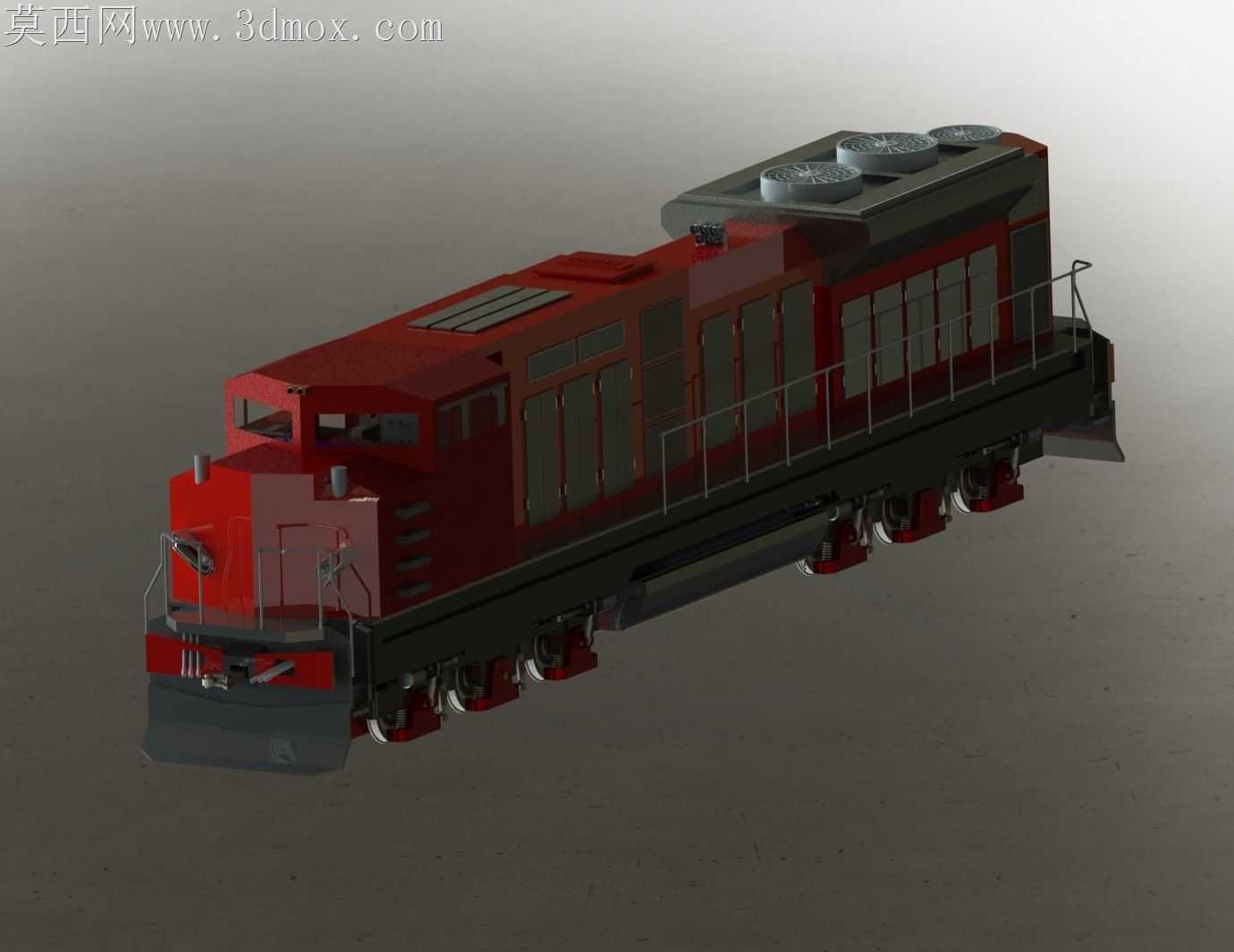

重载内燃机车车头外观结构设计

干线重载货运机车常年在高风沙、大温差的户外环境长周期运行，车头前端的外露走线管、扶手构件如果采用直角弯折的生硬结构，很容易在持续振动中出现应力集中开裂，雨雪裹挟的沙尘也会在折角缝隙堆积，加速漆面剥落和金属锈蚀。这款机车车头的前端结构做了针对性的圆弧过渡处理，所有外露扶手的安装座都预留了3mm的沉台公差，装配时密封胶可以完全填充座体与车头蒙皮的间隙，不会出现常规平贴安装时胶层受挤压外溢、边缘密封失效的问题。车头正面的检修舱门边缘做了内嵌式的防水唇边，和蒙皮的贴合面设计了1.2mm的过盈量，关闭时依靠橡胶条的压缩形变实现密封，不需要额外加装外露的锁扣压条，既减少了外部凸起带来的风阻，也避免了锁具缝隙进沙卡顿的隐患。前窗下方的雨刮器安装座特意避开了驾驶室A柱的应力传递路径，座体底部和蒙皮之间加了一层2mm厚的丁腈橡胶减震垫，能过滤掉机车运行时柴油机传递到车头壳体的高频振动，避免雨刮臂长期受振出现松动移位，刮洗轨迹偏移影响驾驶视野。车头下部的排障器采用了分块式的安装结构，和主车架的连接点全部设计成长条可调孔位，现场运维时如果排障器受到异物撞击出现轻微形变，不需要整体切割更换，只需要松开连接螺栓调整排障器的离地间隙就能快速复位，大幅降低了干线运维的配件成本和停机时间。车头侧面的登车扶手做了变直径的结构设计，靠近脚部的下段采用更粗的管径，能承受调车作业时人员踩踏的冲击力，上段握持区域做了滚花防滑处理，即使冬季戴厚手套作业也不会出现滑脱风险。前端的标志灯安装槽做了向后倾斜5度的倾角设计，既可以避免夜间会车时灯光对向直射造成眩目，也能让雨水顺着灯罩斜面自然流下，不会在灯罩表面积水形成光斑影响信号识别。车体蒙皮的分块线全部顺着车头的曲面走势排布，每块蒙皮的边缘都做了折边加强处理，焊接时可以依靠折边定位，不需要额外加装工装卡具就能保证拼接缝隙的均匀度，焊后打磨的工作量能减少近四成，也能避免薄钢板焊接时出现的热变形翘曲问题。
