全TPU材质1磅级蚂蚁重量挖起杆结构

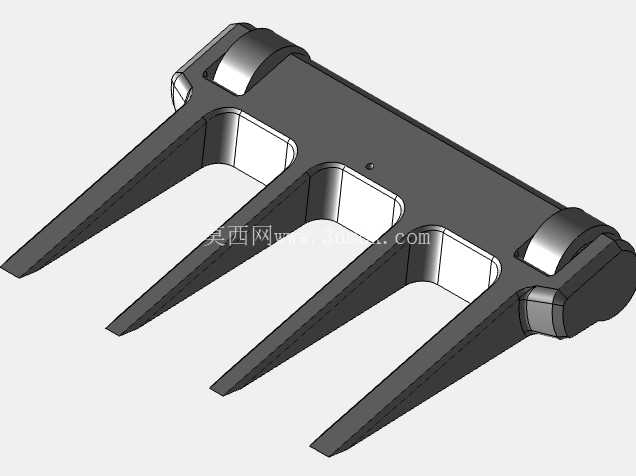

　　这款结构件面向小型竞技格斗机器人的近身对抗场景设计，核心适配1磅级全TPU材质的蚂蚁量级格斗机器人，作为前端挖起执行部件使用，主要承担近身对抗中铲起对手、抬升对手重心、限制对手移动路径的功能，在小型桌面级竞技机器人赛事的近身缠斗环节，这类前端执行件的结构强度、接触角度、安装适配性直接决定了对抗中的先手优势。从实际应用场景来看，1磅级蚂蚁量级格斗机器人的整机重量限制极为严格，所有结构件都需要在满足抗冲击强度的前提下尽可能压缩自重，给动力模块、电池、控制板预留足够的重量配额，同时这类赛事的对抗节奏快，部件受到的瞬时冲击多来自斜向的碰撞、抬升时的反向作用力，以及对手武器的侧向击打，因此结构设计上需要兼顾刚性与韧性的平衡。该部件采用四齿仿生叉形结构，齿形轮廓参考了蚂蚁上颚的切入角度，每个齿的侧边都做了渐变厚度处理，齿尖位置厚度收窄，降低与对手底盘接触时的切入阻力，齿根位置逐步加厚，与主体安装基座形成平滑过渡，避免应力集中导致的齿根断裂问题。主体安装基座采用三段式同轴铰接孔设计，孔位的同轴度公差控制在0.1mm以内，适配重复机器人蚂蚁重量级的标准驱动轴安装尺寸，安装时不需要额外做孔位修整，直接穿入驱动轴即可完成固定，铰接位置的凸台做了加厚处理，能够承受驱动臂摆动时的径向作用力，避免长时间对抗后铰接孔出现扩孔、开裂的问题。

　　从设计思路上看，该部件基于Ramp Buddy的成熟挖起杆结构做了针对性优化，首先是材质选择上全件采用TPU材质，相比常用的PLA、PETG材质，TPU的韧性更强，在受到瞬时冲击时可以通过微小的形变吸收冲击能量，不会出现脆性断裂的问题，同时TPU的表面摩擦系数更高，铲起对手时不容易出现打滑脱开的情况，能够更稳定地托住对手底盘。齿形的排布上采用等间距四齿设计，齿与齿之间的镂空槽一方面可以降低部件整体自重，另一方面可以在抬升对手时减少与对手底部结构的接触面积，降低剐蹭带来的阻力，同时镂空结构也能让部件在受到侧向冲击时产生一定的形变卸力，避免整体结构的刚性损坏。

　　安装边界方面，该部件的整体宽度适配1磅级蚂蚁机器人的标准前端安装间距，铰接孔的中心距与主流蚂蚁级驱动舵机的摆臂安装孔位完全匹配，安装后齿尖的最低位置与机器人底盘底部的高度差控制在2mm以内，既可以保证铲入对手底盘时的切入角度，又不会因为齿尖过低导致行驶过程中剐蹭场地表面，影响机器人的移动灵活性。部件顶部的定位小孔用于安装辅助限位件，在挖起杆抬升到最大角度时可以与机架上的限位柱配合，避免抬升角度过大导致的机构卡死，同时也能分担铰接位置受到的冲击力。在实际对抗场景中，这款挖起杆的四齿结构可以适配不同底盘结构的对手，不管是平底底盘还是带凸起结构的底盘，都能至少保证两个齿接触到底盘承力位置，抬升过程中受力更均匀，不会因为单点受力导致齿部变形。TPU材质的特性也让部件在受到对手武器击打时不会出现碎裂飞溅的情况，符合小型竞技机器人赛事的安全要求，同时部件的整体自重控制在合理范围内，不会过多占用整机的重量配额，设计者可以把更多重量分配给驱动系统或者武器系统，提升整机的对抗性能。

　　从结构建模的角度来看，该部件的所有过渡位置都做了圆角处理，没有尖锐的应力集中点，壁厚设计均匀，不管是采用FDM3D打印还是注塑小批量生产，都不会出现壁厚不均导致的翘曲、缩痕问题，铰接孔的位置预留了0.2mm的安装间隙，安装轴时不需要打磨就能顺利装配，同时也不会因为间隙过大导致摆动旷量。齿部的斜面角度经过多次对抗测试优化，切入角度设置为15度，在机器人向前行驶接触对手时，能够顺着行驶方向自然滑入对手底盘下方，不需要额外调整车身角度就能完成铲入动作，降低了操作门槛，对于入门级的蚂蚁机器人制作者来说，不需要做过多的二次修改就能直接安装使用。
