彩色拼接款儿童玩具赛车结构设计

这款玩具赛车的结构设计，最初是面向低龄儿童桌面玩耍场景开发，同时兼顾3D打印快速成型与小批量铸造翻模的生产需求，整体结构做了大量无锐角处理，所有外露棱边均做了R2以上的圆角过渡，避免儿童玩耍时被划伤。从实际使用场景来看，该模型既可以作为儿童益智拼装玩具的原型件，拆分后可做分色注塑的母模参考，也可以直接通过FDM3D打印制作成桌面摆件，或是作为铸造工艺教学中的演示样件，用来讲解小型薄壁件的浇注流道设计思路。

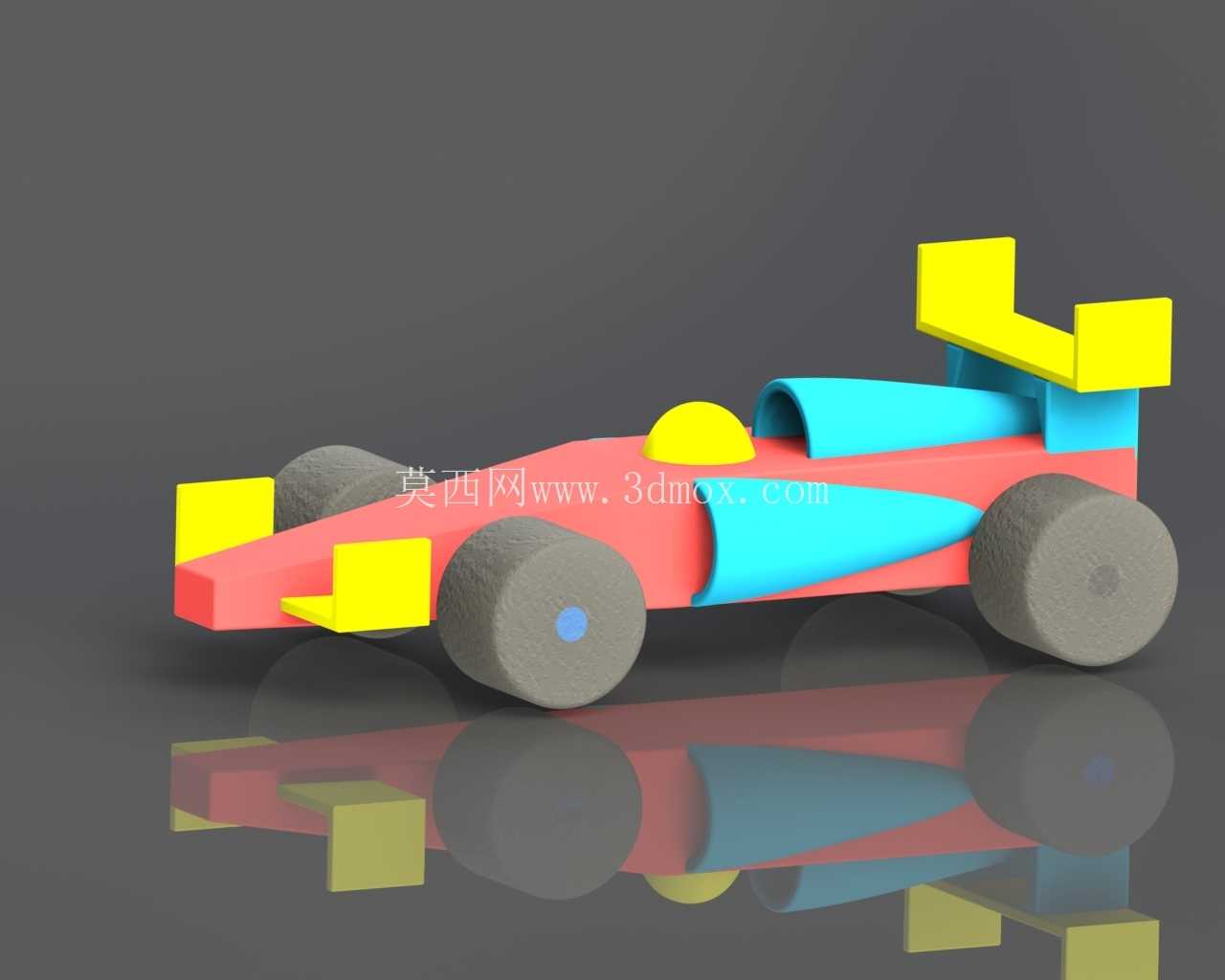

设计过程中优先考虑了结构的易加工性，整车没有复杂的倒扣结构，所有分件均可以通过简单的两瓣模完成成型，不需要额外设计抽芯滑块，不管是做硅胶复模小批量生产，还是做金属材质的重力铸造，都能大幅降低模具开发成本。车身主体采用一体化的流线型块面设计，没有细碎的突出结构，前翼、尾翼、驾驶舱装饰件、侧导流板均采用独立分件设计，既可以实现不同颜色的拼接装配，也能在部件损坏时单独替换，降低整体使用成本。

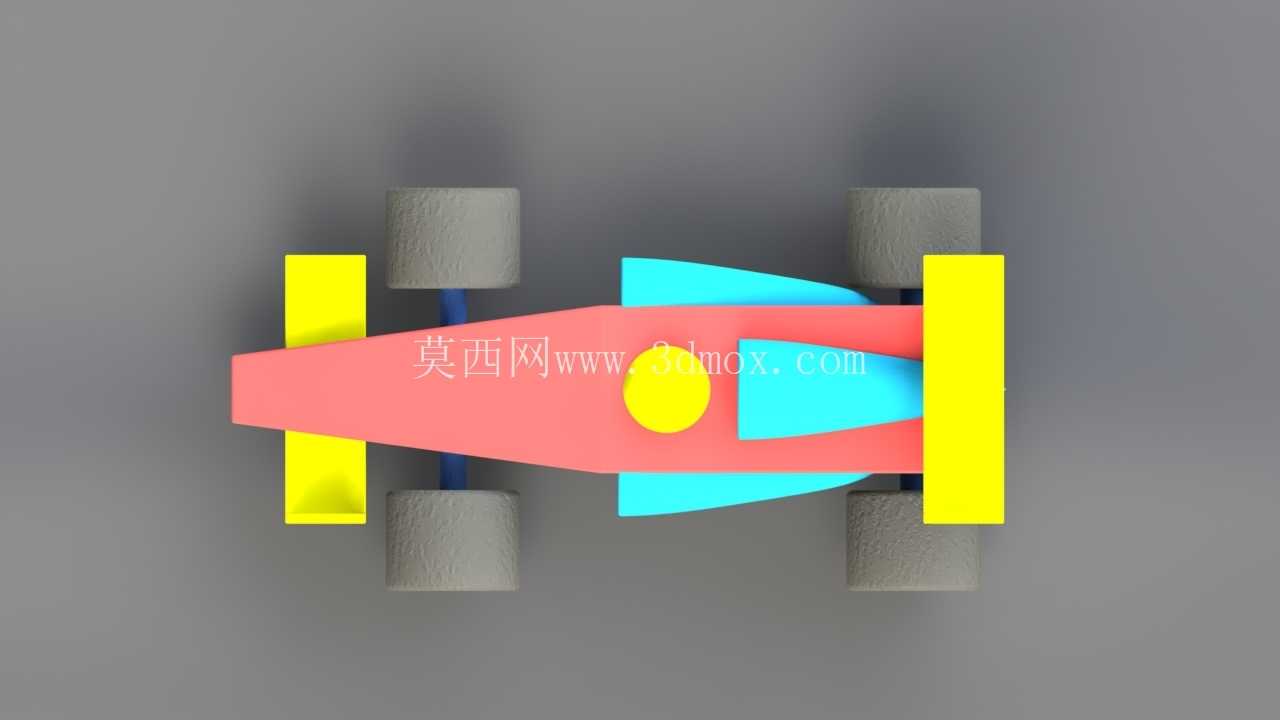

从安装边界来看，整车长度控制在120mm区间，宽度45mm，高度38mm，轮距设置为36mm，轴距70mm，四个车轮采用等直径设计，直径22mm，宽度12mm，车轮中心预留了直径3mm的轴孔，可以直接搭配标准3mm钢轴作为转动轴，不需要额外定制轴类零件，车轮与车身轮拱之间预留了1.5mm的转动间隙，保证车轮转动时不会与车身发生摩擦卡滞。车轮中心的装饰盖采用过盈配合设计，直接压入即可固定，不需要额外粘接，装配难度低，普通用户不需要专业工具即可完成整机组装。

功能设计上，该模型没有设置复杂的传动结构，整体为滑行玩具构型，重心设置在车身几何中心靠前10mm的位置，保证滑行时车头不会轻易翘起，同时车身底部做了平整化处理，没有突出的结构，在平整桌面滑行时不会出现剐蹭卡顿的问题。尾翼部分采用垂直安装结构，与车身尾部的卡槽采用间隙配合，装配后可以承受10N以内的侧向推力不会脱落，同时在受到过大冲击力时会直接脱出，避免断裂损坏，提升玩具的抗摔性能。前翼的两个突出块同样采用卡槽式安装，突出长度控制在8mm以内，避免玩耍时磕碰断裂。

设计思路上摒弃了真实赛车的复杂空气动力学结构，所有导流造型均做了简化块面处理，既保留了方程式赛车的识别特征，又最大程度降低了成型难度，车身侧面的导流槽深度控制在5mm，壁厚统一设置为2mm，不管是3D打印还是铸造生产，都能保证壁厚均匀，不会出现缩孔、填充不足的成型缺陷。驾驶舱位置的黄色头盔造型装饰件采用半球形设计，与车身顶部的凹槽配合，安装后高出车身表面6mm，既丰富了整车的视觉层次，也没有尖锐凸起。

从生产适配性来看，该模型的所有分件拔模斜度均设置为1.5度，满足铸造生产的拔模要求，不需要额外做拔模处理即可直接开模，分件的分型面均设置在零件的最大轮廓位置，飞边清理难度低，后续打磨处理的工作量小。如果采用3D打印生产，所有零件的摆放均可以做到无支撑打印，仅车轮部分需要添加少量底部支撑，打印完成后去除支撑的工作量极小，表面处理简单。

实际使用过程中，该模型的整体重量控制在80g以内（PLA材质打印状态），儿童抓握时重量适中，不会因为过重导致砸伤风险，所有分件的最小厚度均不小于1.5mm，正常玩耍摔落不会出现碎裂问题。车身的分色设计可以通过更换不同颜色的原材料实现，不需要后续喷涂处理，进一步降低生产过程中的环保成本与工序复杂度，同时也避免了涂层脱落带来的安全隐患，符合儿童玩具的安全设计要求。
