魔轨玩具车专用3D打印轮组结构设计

这款轮组是面向Magic Track系列魔轨玩具车开发的行走部件，适配桌面级FDM熔融沉积成型3D打印工艺制作，核心采用PLA聚乳酸线材作为打印基材，无需复杂的后处理工序即可完成成品制作，适配个人玩家、小型玩具工作室的小批量自制需求。从实际使用场景来看，这类轮组主要服务于拼装类轨道玩具车的行走系统，需要在配套的塑料拼接轨道上完成直行、弯道过弯、小幅坡度爬升等动作，因此轮体的结构设计需要同时兼顾打印可行性、装配便捷性与实际行走的顺畅度。

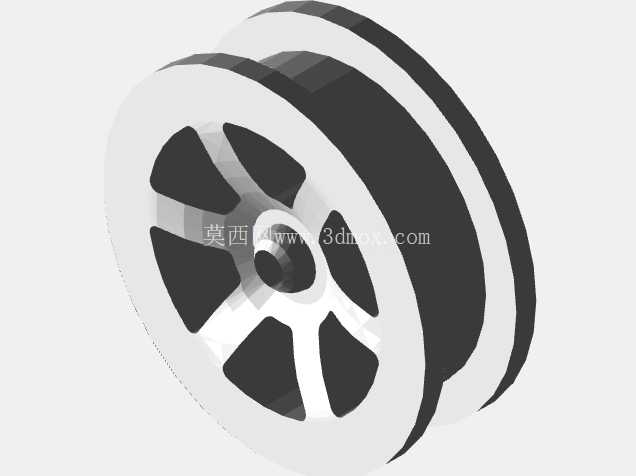

轮体采用双轮缘的槽型结构设计，外侧两道凸起的轮缘可以卡在轨道的凸筋两侧，避免车辆行驶过程中出现脱轨、侧滑的问题，轮缘的高度经过反复调试，既不会因为过高增加不必要的打印耗材消耗与打印时长，也不会因为过低失去导向限位的作用，过弯时轮缘与轨道侧面的接触面积控制在合理范围，能够在提供足够导向力的同时降低滑动摩擦阻力。轮辐部分采用六辐式镂空结构，在保证轮体径向结构强度的前提下，尽可能减少轮体的自重，降低玩具车动力输出的负载，同时镂空结构可以减少3D打印过程中的材料堆积，避免打印时出现翘边、填充不均的问题，打印时无需添加额外支撑结构，仅需将轮体平放在打印平台上即可完成整个打印流程，大幅降低打印失败的概率。

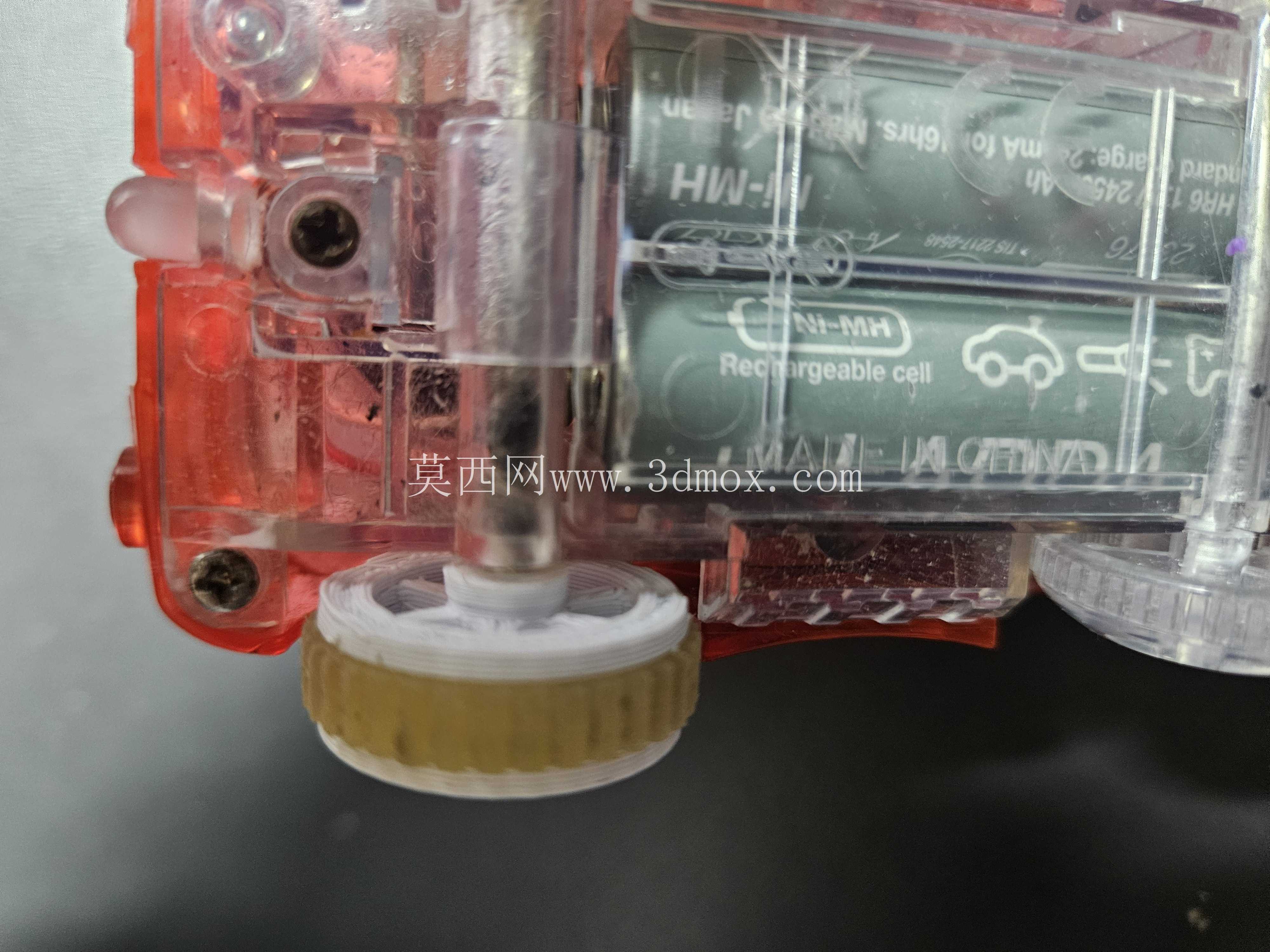

轮心的安装孔采用标准的小直径销轴适配尺寸，孔壁预留了0.2mm的装配余量，打印完成后可以直接与玩具车的金属或塑料销轴配合，无需额外进行铰孔打磨；考虑到PLA材料常温下存在一定的刚性但韧性不足，轮体的外圈没有额外加装橡胶胎皮，而是通过打印后局部加热的方式调整轮面的圆度——打印完成后用明火快速加热轮轴接触的外圈部位，让PLA表层轻微软化后放置在平整面上静置冷却，即可修正打印过程中产生的轻微层纹与圆度误差，让轮体转动时的跳动量控制在可接受范围内，避免车辆行驶时出现颠簸、卡顿的问题。

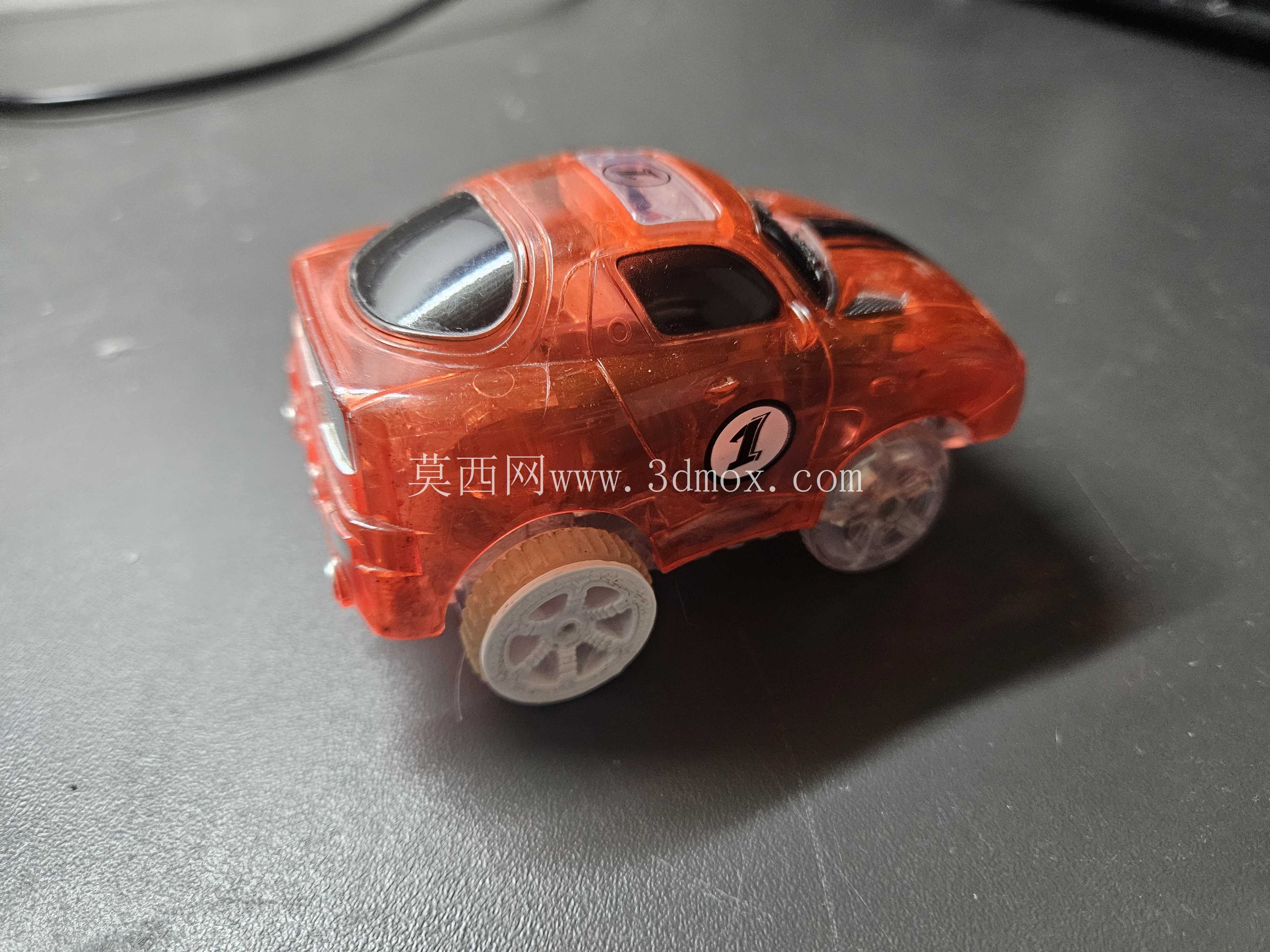

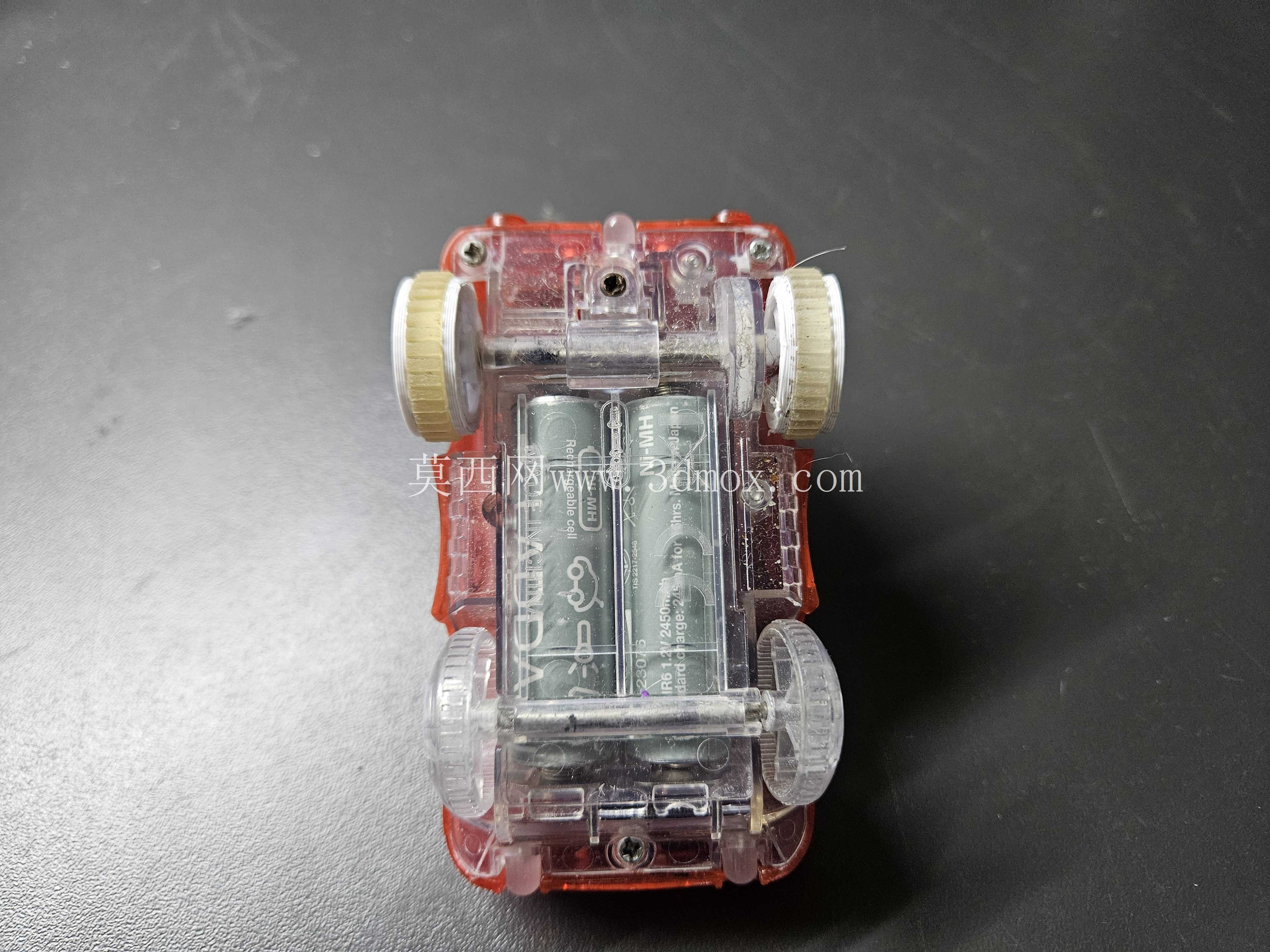

从安装边界来看，轮体的总宽度适配魔轨玩具车的轮距设计，安装后两侧轮缘与车身侧面预留足够的间隙，不会在转动时与车身结构发生摩擦干涉；轮体的外径尺寸经过匹配，既可以保证车辆在轨道上行驶时的重心高度处于稳定区间，不会因为轮径过大导致过弯时侧翻，也不会因为轮径过小导致爬坡时动力不足、越障能力下降。整个轮体的结构没有复杂的倒扣、薄壁等不利于3D打印的特征，壁厚均匀控制在1.5mm-2mm之间，既可以保证轮体承受日常玩耍时的冲击、摔落不会出现断裂，也不会因为壁厚过大导致打印时间过长、材料浪费。

在实际测试过程中，这款轮组在标准魔轨上连续行驶时的导向稳定性表现良好，双轮缘结构在S型弯道处的导向顺滑度优于单轮缘的普通玩具车轮，镂空轮辐的结构在车辆从高处跌落时可以通过轻微的结构形变吸收冲击能量，避免轮辐出现脆性断裂；打印完成后的加热修正工序操作门槛极低，不需要专业的后处理设备，普通玩家仅用日常的打火机即可完成操作，修正后的轮面圆度可以满足玩具车的行驶精度要求，不需要额外的打磨、抛光工序。轮心孔与销轴的配合间隙经过多轮调整，既不会因为间隙过大导致轮体转动时出现晃动、行驶轨迹偏移，也不会因为间隙过小导致轮体无法顺利装入销轴、转动时卡滞，装配时仅需将轮体对准销轴按压到位即可，不需要额外的粘接、紧固件固定，拆装维护十分便捷。
