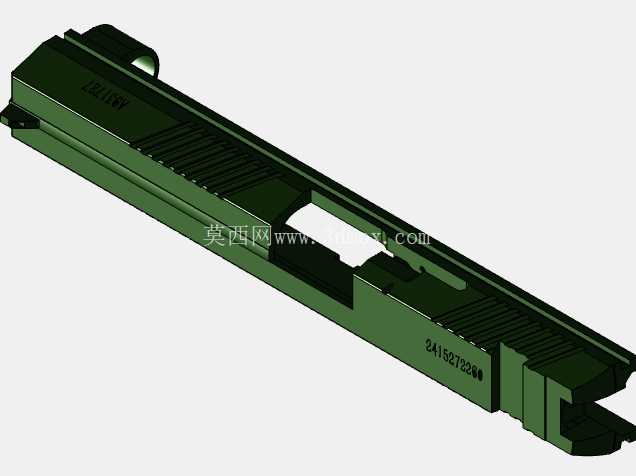

CZ75手枪自动滑轨结构三维数模

　　该结构为手枪套筒部件，也就是常说的自动滑轨，是半自动手枪完成自动循环动作的核心承载构件，在轻武器的实弹射击循环中承担多重关键作用。日常轻武器的结构设计、教学演示、改装配件开发场景中，这类部件的三维数模是结构验证的核心基础，不管是做竞技手枪的改装件开发，还是轻武器原理的教学演示，都需要精准的结构数模来做装配干涉检查、运动轨迹仿真。从功能特性来看，这个部件在枪械工作时需要完成后坐、复进的全程直线导向，同时要承担击发时弹壳抛出的让位、抽壳机构的运动避让、照门瞄准部件的安装承载，以及枪管节套的闭锁贴合作用，整个部件在往复运动过程中要和底把上的导轨槽保持稳定的滑动配合，间隙控制直接影响射击精度与动作可靠性。

　　设计过程中首先要匹配对应型号手枪的底把导轨安装边界，两侧导轨的平行度公差需要控制在极小范围内，避免往复运动中出现卡滞；部件上部的防滑纹结构是为了手动上膛时增加摩擦力，设计时要兼顾防滑效果与操作手感，齿形的间距、深度都要贴合人手操作的施力习惯；抛壳窗的开口位置需要和枪管弹膛位置精准对齐，保证击发后弹壳能够顺利向既定方向抛出，不会出现卡壳故障；部件内部的空腔结构要预留出击针、击锤等击发组件的运动空间，同时要保证足够的结构强度，承受击发瞬间的火药燃气冲击力，避免出现形变影响动作可靠性。

　　从安装边界来看，这个部件的内导轨尺寸需要和底把上的导轨凸台完全匹配，前后运动的行程要刚好覆盖供弹、抽壳、抛壳、复进进弹的全流程，前端的让位槽要和枪管的配合位置精准贴合，保证闭锁状态时的支撑强度，尾部的结构要和击发机构的动作行程匹配，不会在运动过程中干涉击锤的待击与释放动作。外形上整体为长条形槽状结构，外侧做了相应的轮廓处理，既保证整体结构刚度，也兼顾握持时的整体轮廓协调性，表面的标识区域预留了刻印位置，不影响整体的结构强度。

　　在实际的结构验证环节，这类部件的数模需要反复做运动仿真，检查全行程内是否存在干涉点，导轨配合面的接触面积是否均匀，避免出现局部磨损过快的问题；同时要做静力学仿真，验证击发瞬间的受力状态下，部件的形变是否在允许范围内，不会因为形变导致导轨卡滞或者闭锁间隙超标。对于轻武器改装行业来说，这类精准的数模可以用来开发轻量化的替换部件，通过调整局部壁厚、更换材料来降低往复运动的重量，优化射击时的枪口上跳幅度，提升连续射击的可控性；在教学场景中，这类数模可以用来直观展示手枪自动循环过程中套筒的运动逻辑，让学习者更清晰理解各部件的配合关系，不需要拆解实物就能掌握结构原理。整个结构的设计没有冗余的特征，每一处开槽、凸起、平面都有对应的功能作用，导轨面的加工基准选择直接影响后续的装配精度，设计时就需要考虑后续加工的工艺性，让基准面能够方便装夹定位，减少加工过程中的装夹误差，保证成品的配合精度。
