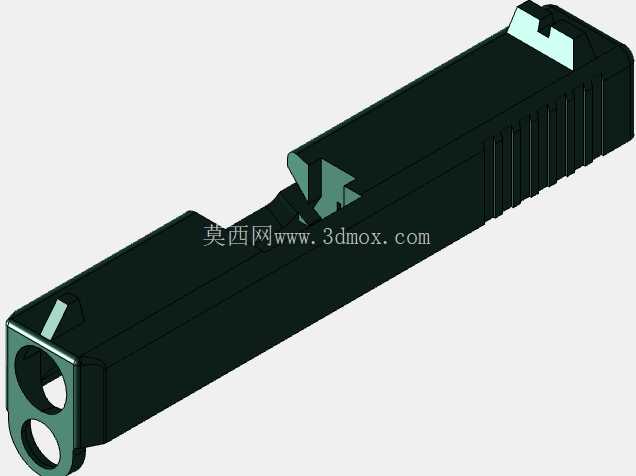

格洛克G26手枪套筒结构三维数模

　　本次呈现的结构件为紧凑型自卫手枪的核心滑动部件，也就是枪械领域常说的套筒结构，对应格洛克G26型号的适配组件，这类部件在轻武器制造领域属于核心受力构件，日常承担击发循环中前后往复运动、封闭弹膛尾部、带动抽壳钩完成抛壳、推弹上膛时为子弹提供导向的多重作用，同时套筒顶部集成的机械瞄具安装位、前部的防滑纹路，也直接决定了枪械的人机交互效率与瞄准基线稳定性。从实际应用场景来看，这类紧凑型手枪的套筒部件主要适配隐蔽携带的自卫枪械，相比全尺寸手枪套筒，其整体长度更短，适配短枪管的紧凑布局，在便衣携行、居家自卫的场景下，更小的外形尺寸能够降低枪械外露的概率，同时保证核心击发循环的可靠性。

　　从设计思路层面拆解，该套筒采用整体式铣削成型的结构逻辑，内部空腔完全匹配枪管座、复进簧组件的安装边界，套筒内侧的导轨槽与底把上的导轨凸台形成滑动配合，配合间隙控制在0.02mm到0.05mm之间，既保证往复运动的顺畅度，又避免间隙过大导致的击发时部件晃动影响精度。套筒前部的双开孔设计，分别对应枪管的让位孔与复进簧组件的安装让位，前端面的倾斜切角是为了在枪械出枪时避免勾挂衣物，这也是紧凑型手枪套筒区别于全尺寸型号的典型设计细节——全尺寸手枪套筒前端多为直角结构，而隐蔽携行型号必须做切角处理，降低携行出枪的故障概率。

　　套筒侧面的竖向防滑纹路，深度控制在0.8mm，间距1.2mm，这个尺寸是经过多轮人机工程验证的：纹路过浅会导致戴手套或者手部有汗渍时拉动套筒打滑，纹路过深则会增加套筒的整体重量，导致击发时套筒后坐速度过快，影响射击循环的可靠性，同时过深的纹路也会在携行时增加与衣物的摩擦力，不利于快速出枪。套筒尾部的凸起结构是机械瞄具的固定位，采用燕尾槽过盈配合的安装方式，不需要额外的固定销，既简化了装配流程，也避免了销钉突出勾挂衣物的问题，同时尾部的防滑纹路密度比前部更高，方便射手在故障排除时，比如遇到哑弹需要手动后拉套筒退弹时，能够用更小的握持力完成操作。从安装边界来看，该套筒的内部型腔尺寸完全匹配G26型号的底把导轨行程，总行程长度为32mm，对应9mm帕拉贝鲁姆弹的弹壳长度与复进簧的压缩行程，套筒的总重量控制在280g左右，采用合金钢铸造后铣削精加工的工艺路线，毛坯阶段通过精密铸造预留0.3mm的精加工余量，后续通过CNC铣削完成导轨槽、瞄具安装位、防滑纹路、内部型腔的精加工，最后进行表面氧化发黑处理，提升耐磨性能与抗腐蚀能力。在结构强度设计上，套筒的弹膛让位部位壁厚控制在3.5mm，这个厚度能够承受9mm手枪弹击发时的最大膛压，按照SAAMI标准，9mm帕拉贝鲁姆弹的最大膛压为235MPa，3.5mm的40Cr合金钢壁厚完全能够承受反复击发的载荷，同时不会因为壁厚过大增加不必要的重量，影响枪械的整体重心。套筒前部的抽壳钩让位槽位置精度要求极高，槽的中心与枪管弹膛中心的同轴度公差控制在0.01mm以内，否则会出现抽壳钩无法可靠勾住弹壳底缘，导致抽壳故障的问题，这也是这类零件加工过程中的核心精度控制点。

　　另外，套筒内部的抛壳挺让位缺口位置，需要和底把上的抛壳挺位置完全对应，当套筒后坐到位时，抛壳挺撞击弹壳底部一侧，配合抽壳钩的拉力将弹壳从抛壳窗抛出，缺口的位置偏差超过0.1mm就会导致抛壳方向不稳定，甚至出现弹壳向后抛向射手面部的危险情况。从实际生产的角度，这类套筒的铸造毛坯需要严格控制内部气孔与夹渣缺陷，因为击发过程中套筒承受周期性的冲击载荷，内部缺陷会成为应力集中点，在多次击发后出现裂纹，导致部件失效，所以铸造过程中需要采用熔模精密铸造的工艺，保证毛坯的致密度，后续精加工前还要进行探伤检测，排除内部缺陷的零件再进入机加工环节。
