狼蛛Y轴金属片固定摆动机构

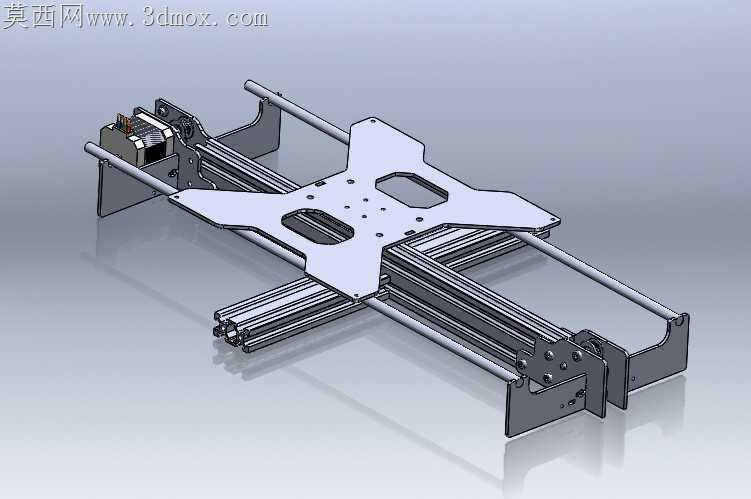

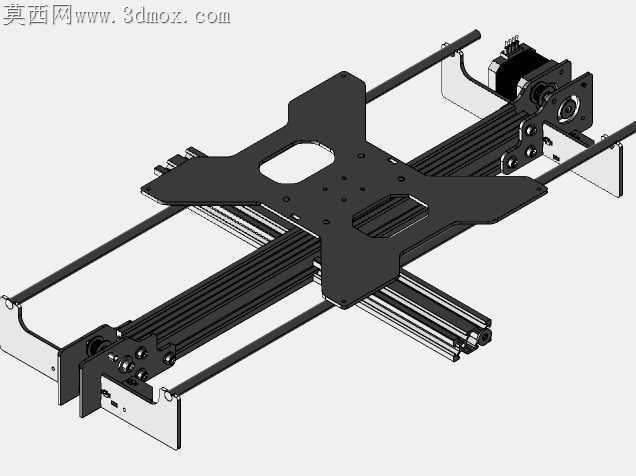

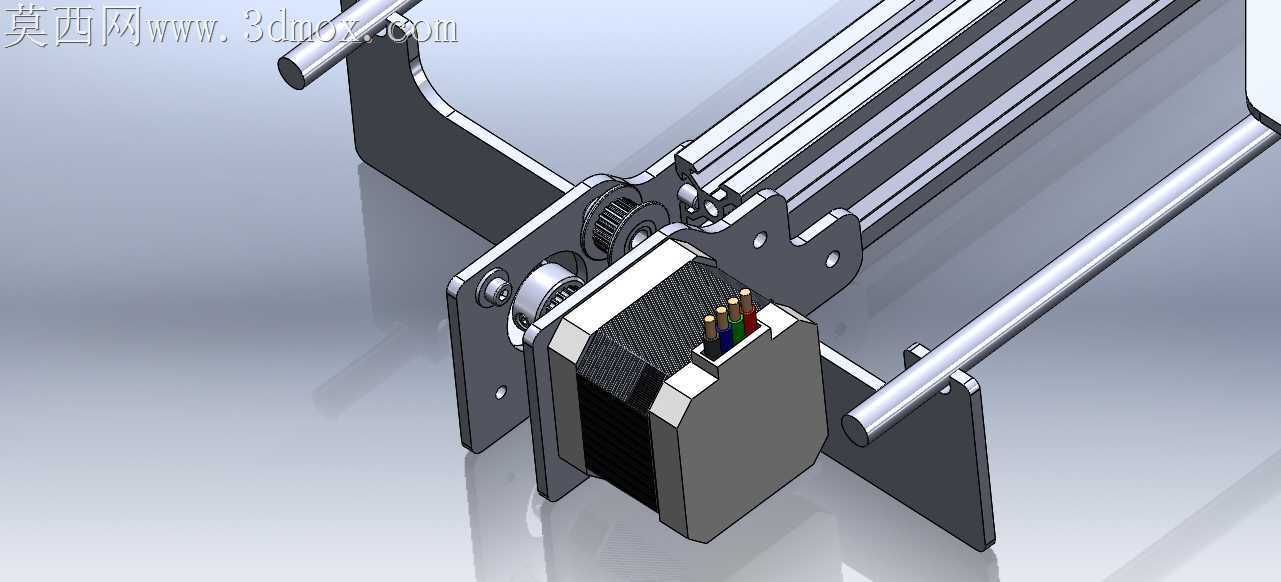

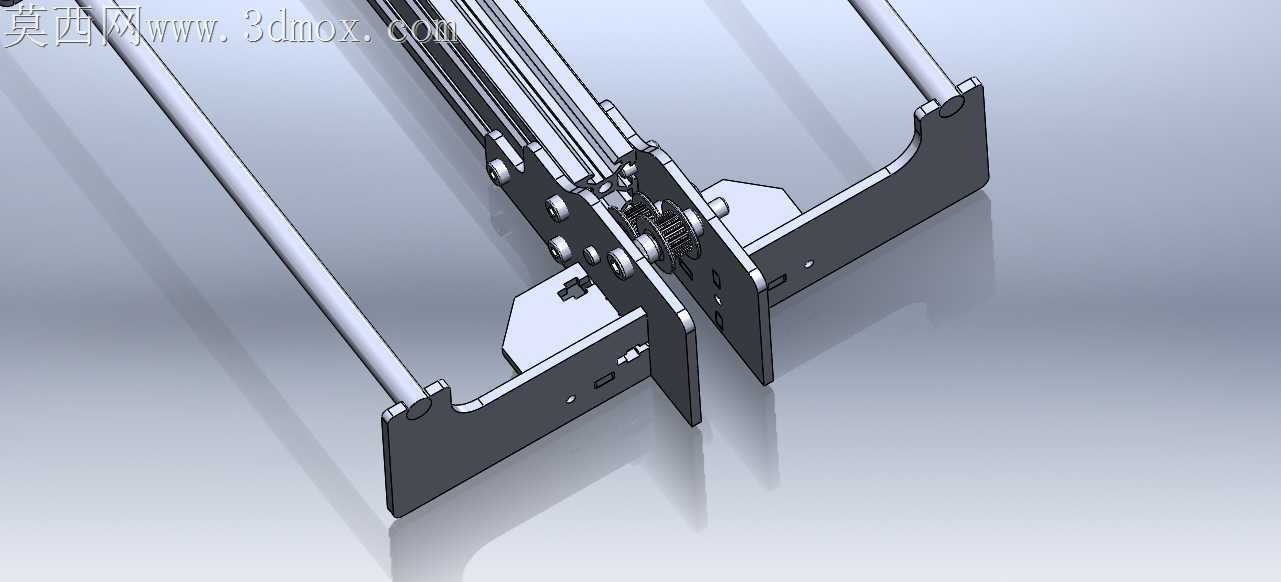

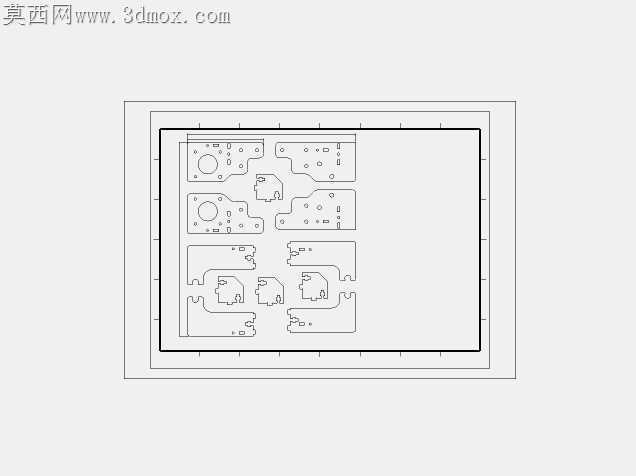

桌面级FDM设备Y轴运动副长期存在的松动偏移问题，根源多来自塑料固定件的蠕变与装配间隙累积，这套金属片固定的摆动结构从加工适配维度做了全链路的落地调整。光轴选用φ8规格冷拉圆钢，直线度公差控制在每500mm长度0.05mm以内，下料后两端做45度倒角去除毛刺，避免穿入轴承时刮伤保持架内壁的润滑脂层。LM8UU线性轴承的安装座没有采用一体注塑结构，拆分出独立的金属压片，压片上的M3螺纹孔做翻边攻丝处理，相比直接在薄钣金上攻丝，螺纹啮合长度提升2倍，反复拆装也不会出现滑牙问题。中间的MS钣金承载板做了三处异形镂空，不是单纯的减重设计，两处腰型孔对准热床安装的定位基准，安装时可以快速卡入预装的定位销，省去反复调整平行度的步骤，边缘的大尺寸方孔刚好避开Y轴步进电机的出线端，避免运动过程中线材拖拽刮蹭钣金锐边。所有钣金件的折弯内角都做了R0.8的圆角过渡，激光切割后断面做去氧化层打磨，折弯时预留0.1mm的回弹补偿量，保证安装后轴承座的同轴度偏差不超过0.03mm，不会出现光轴卡滞、运动阻力骤增的问题。M3内六角螺栓与螺母的装配位都压有浅沉台，螺栓锁紧后端面不高出钣金表面，不会和运动中的光轴、拖链产生干涉。这套结构没有做多余的表面处理，保留金属板材的原始哑光质感，装配时不需要额外定制专用夹具，所有紧固件都用标准公制规格，后期维护替换零件不需要开模定制，小批量加工时激光切割加折弯的工序可以在普通钣金车间完成，不需要高精度CNC设备介入，加工成本控制在极低区间。装配时先将四根光轴穿入两端的固定支架，预紧轴承压片后推动承载板全程滑动测试，确认无卡顿后再按对角顺序锁紧螺栓，避免单侧受力导致光轴弯曲变形，金属固定片的刚性足以抵消打印过程中Y轴快速往复运动产生的惯性冲击，长期运行也不会出现塑料件常见的开裂、固定位偏移问题，打印首层的附着力稳定性相比原塑料固定结构有明显提升。
