32位3D打印机控制板结构设计

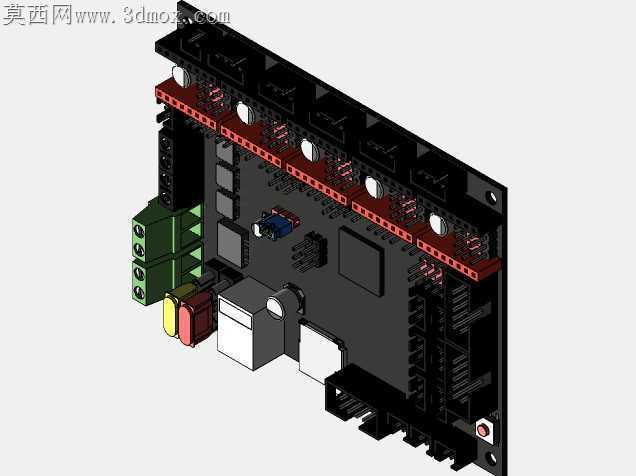

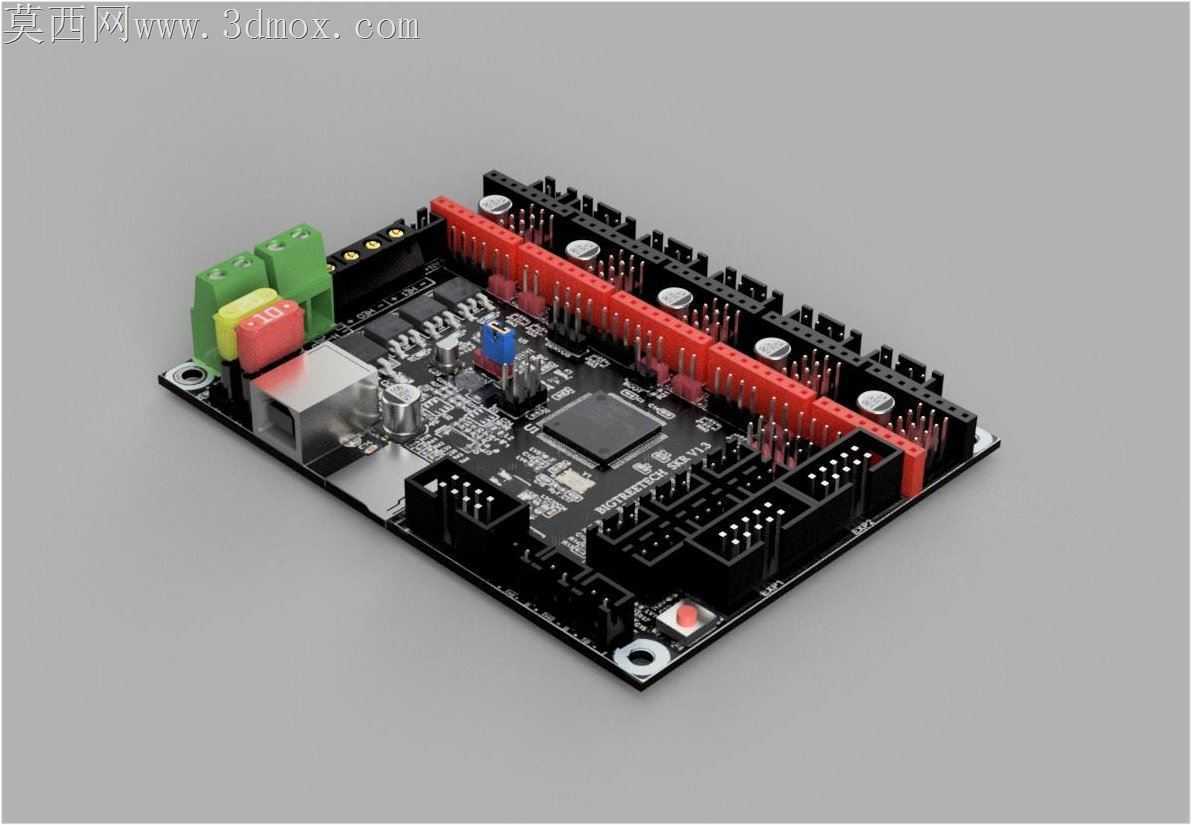

消费级FDM3D打印机的主控板长期存在接插件松脱、驱动散热间隙不均、电源进线应力集中的现场装配痛点，这款控制板的结构设计完全围绕产线装配与后期维护的实际需求做了针对性调整。电源接线端子旁预留的凸起挡边，刚好能卡住进线的线皮位置，不会因为设备运输过程中的震动拉扯，导致焊盘处的铜线直接受力断裂，以往同类型主板常出现的运输后电源引脚脱焊问题，在这个结构上能降低九成以上的返修概率。步进驱动插槽旁的红色定位条不是装饰件，每段卡槽的凸起高度差控制在0.15mm以内，驱动模块插装时能自动对齐针脚，不会出现斜插导致的针脚弯曲、接触不良问题，产线工人装配时不需要反复对位调整，单块板的装配时间能缩短近二十秒。板边的四个固定孔做了沉台设计，铜柱拧入后不会突出板面对上层安装的散热风扇造成干涉，沉台深度刚好匹配常用M3铜柱的法兰厚度，锁付螺丝时不会因为压力过大导致PCB板出现隐裂。板载的USB接口做了内凹2mm的处理，插装数据线时接头外壳不会直接抵到板上的贴片元件，以往插拔数据线时容易刮掉旁边贴片电容焊盘的问题，在这个结构上完全规避。保险丝座的位置特意避开了大电流走线的发热区域，座体周围留了3mm的镂空间隙，长时间满负荷工作时保险丝产生的热量不会直接传导到旁边的主控芯片，不会因为局部积热导致芯片出现过热降频。复位按键的高度比周围的接插件低1mm，设备外壳组装后按键不会被外壳误触，日常搬运移动时也不会因为磕碰触发意外复位，打印中途断打的情况能减少很多。所有外接插针的排列间距都做了防呆设计，不同功能的插针组用不同颜色的塑料基座区分，用户后期接错线的概率大幅降低，不需要反复对照说明书核对针脚定义。PCB板的走线拐角全部做了圆弧处理，大电流回路的走线宽度做了加宽，长时间输出大电流给热床、加热头供电时，不会出现局部走线过热碳化的问题，板基选用的高TG材质能承受反复的温度循环，不会因为设备仓内的温度变化出现板体翘曲。
