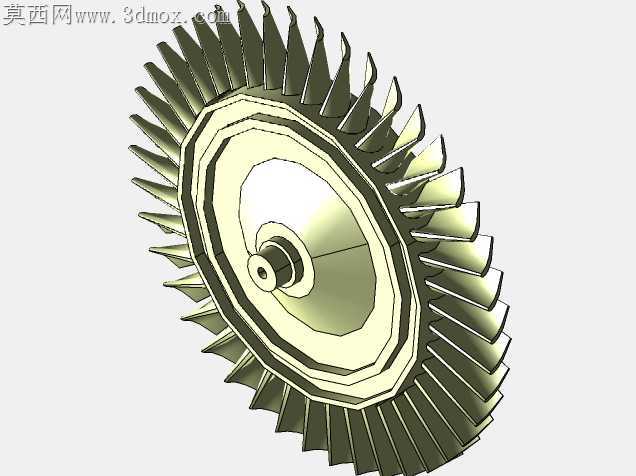

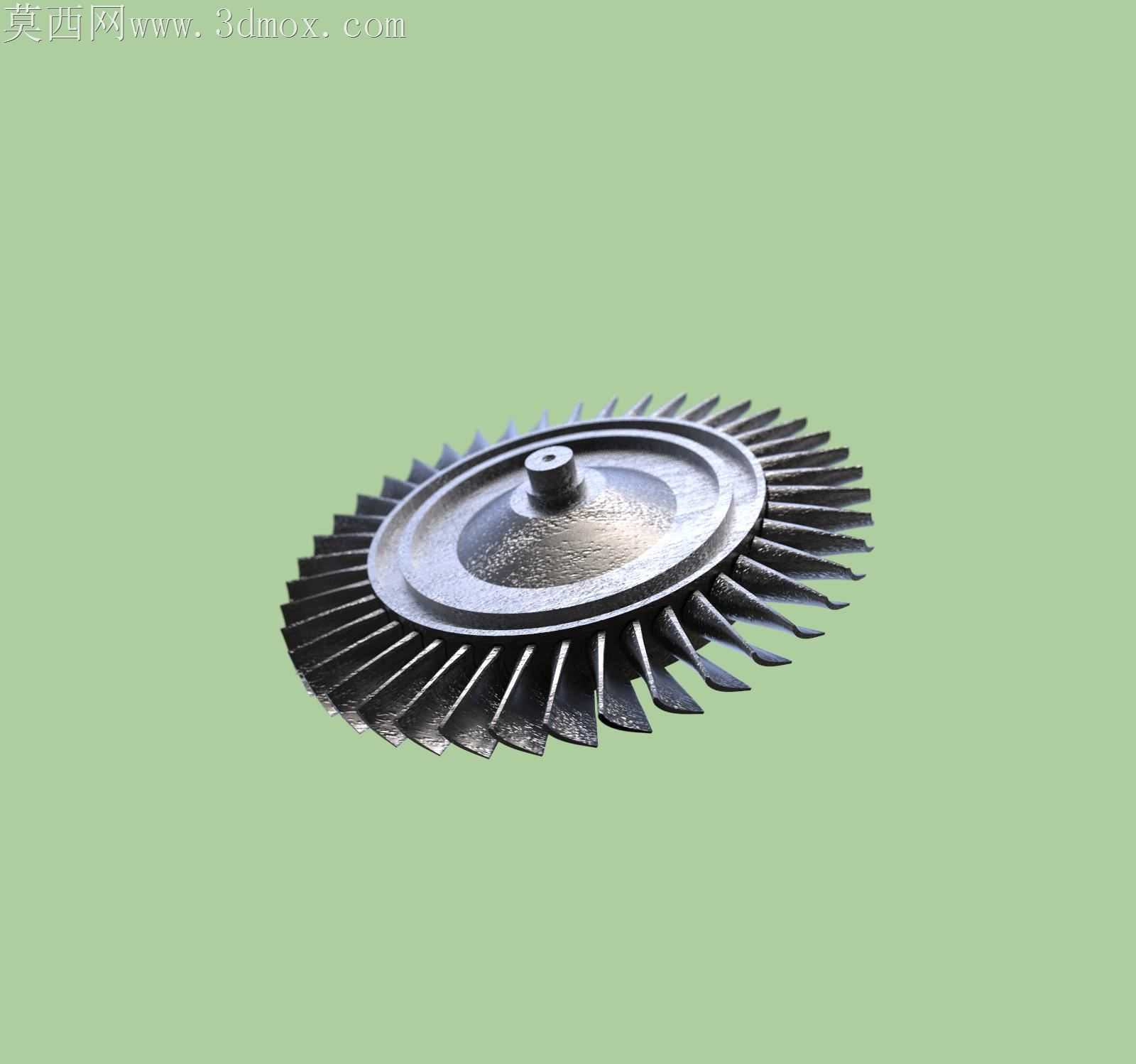

带曲面叶片的涡轮叶轮精密结构设计

高温燃气冲刷下的叶轮边缘，最容易出现应力集中导致的叶片崩裂，这类失效往往不是材料强度不足，而是叶片根部与轮盘衔接处的曲面过渡没有匹配实际热变形的位移量。这款叶轮的叶片采用变曲率扭面设计，从轮盘中心向外缘延伸的过程中，叶片的安装角连续平滑变化，没有出现曲率突变的折角，能让高温气流沿叶表顺畅流过，减少局部涡流带来的额外热负荷。轮盘中心的定位凸台做了微小的倒角过渡，没有采用直角衔接，避免装配时轴孔配合的应力在凸台根部累积，凸台顶面的中心凹坑是做动平衡时的工艺基准，能让校准时的装夹定位更精准，减少平衡校正的误差。每一片叶片的前缘都做了圆弧钝化处理，不是锋利的锐边，既可以降低高速旋转时气流对叶片边缘的冲蚀磨损，也能避免加工过程中锐边崩缺导致的零件报废。叶片与轮盘的衔接位置留了均匀的过渡圆角，圆角半径顺着叶片扭向做渐变调整，在叶片受力更大的前缘位置圆角半径稍大，后缘位置圆角半径收窄，既保证了衔接处的结构强度，也不会因为圆角过大影响气流的流道截面。轮盘背面的平整面是与锁紧螺母贴合的安装面，平面度控制在极小的公差范围内，避免高速旋转时因为贴合面翘曲出现轴向窜动。叶片的厚度从根部到外缘逐渐减薄，根部厚度更大来承载离心力带来的拉应力，外缘厚度减薄来降低整体转动惯量，让动力响应速度更快。这类叶轮在实际运行中要承受每分钟上万转的离心载荷，每一片叶片的曲面轮廓度偏差都需要控制在极小范围内，不然会出现动平衡超标导致的整机振动。叶表的曲面没有多余的凸起或凹陷，能减少气流流动时的阻力损失，提升能量转换效率。轮盘外缘的叶片排布均匀，相邻叶片之间的流道宽度顺着气流方向逐渐变化，匹配燃气膨胀做功的流速变化，让气流在流道内的压力变化更平缓，减少气流脉动带来的振动激励。中心轴孔的内壁没有做多余的沟槽，光滑的圆柱面能保证与转轴的过盈配合更均匀，避免局部应力过大导致的轴孔开裂。
