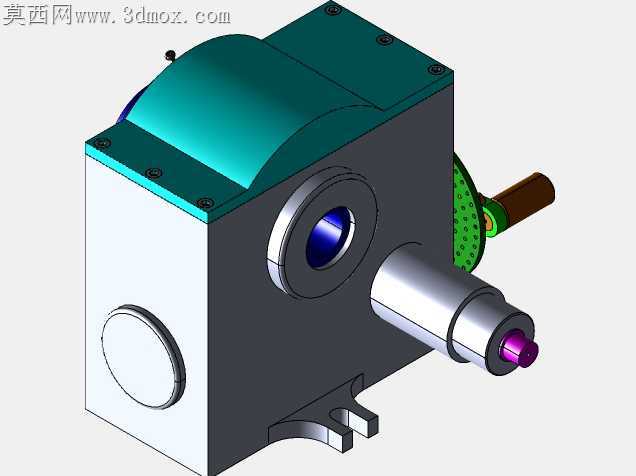

高精度手动分度头机械结构设计

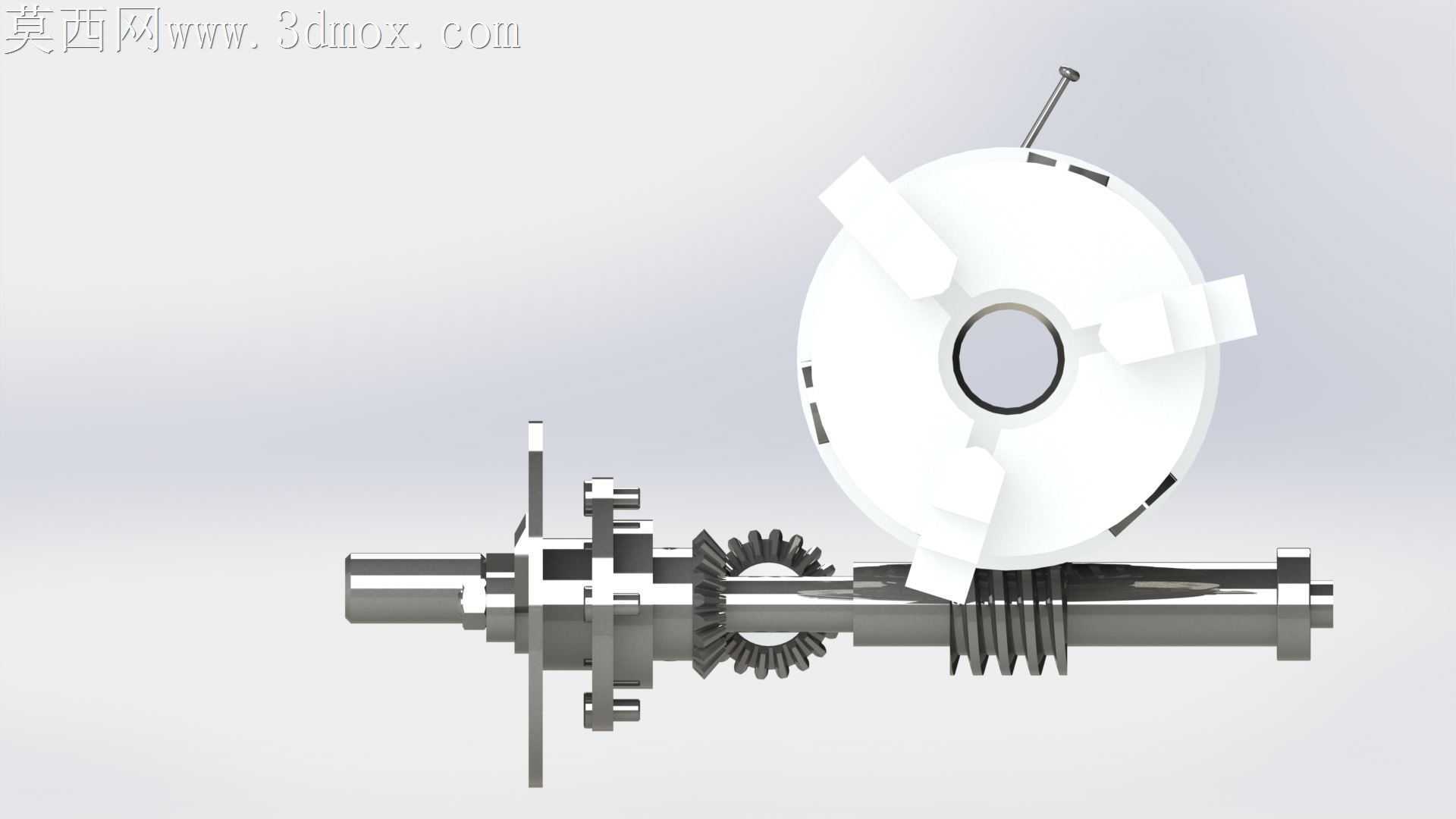

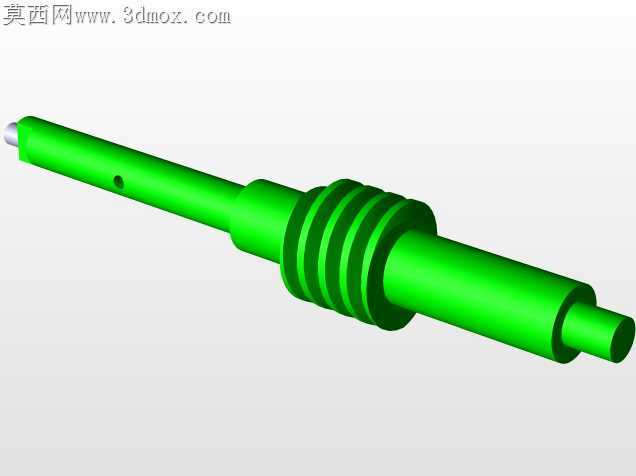

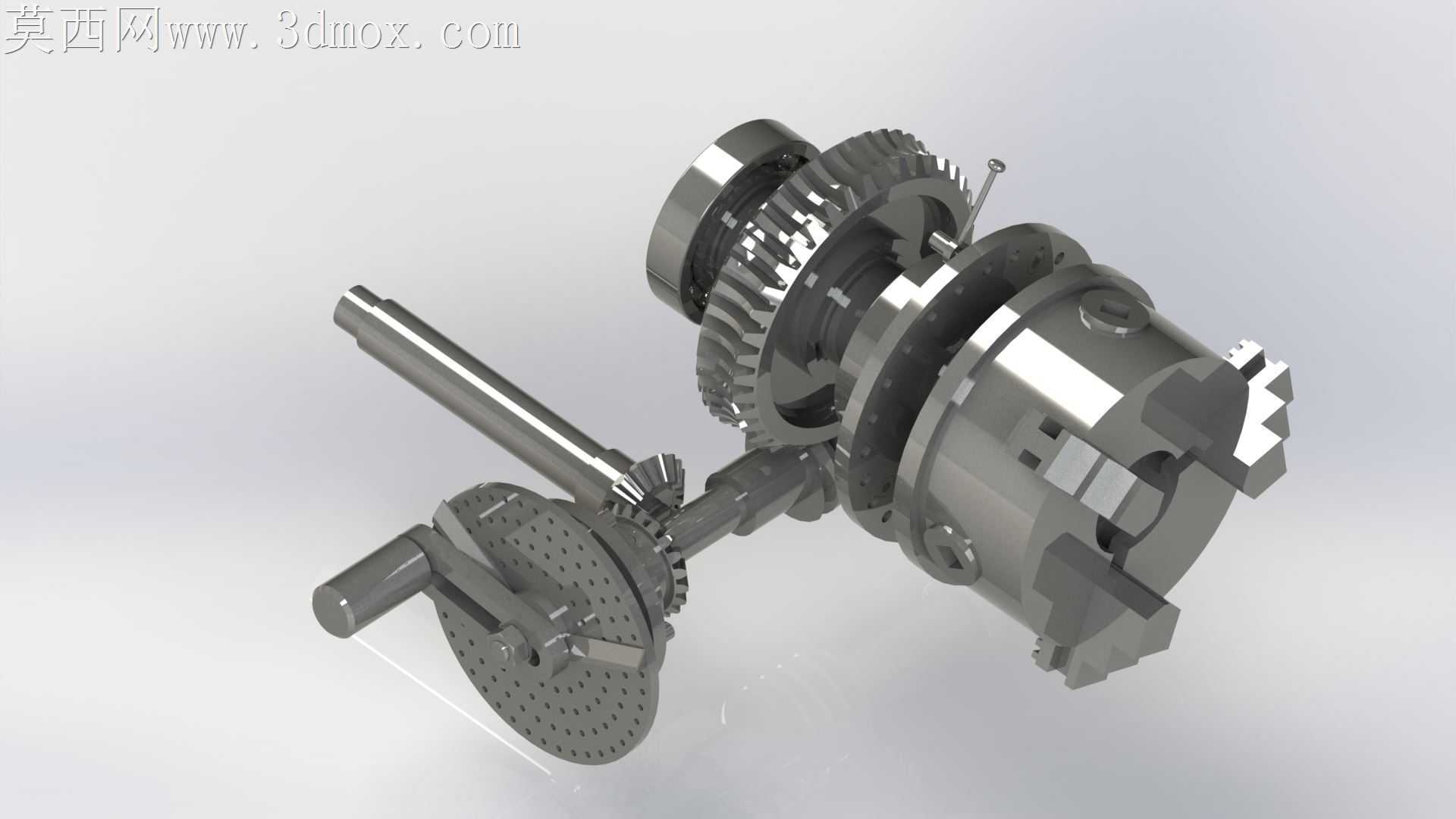

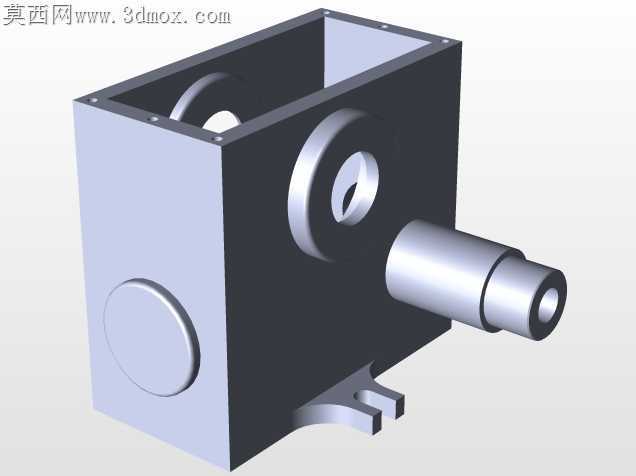

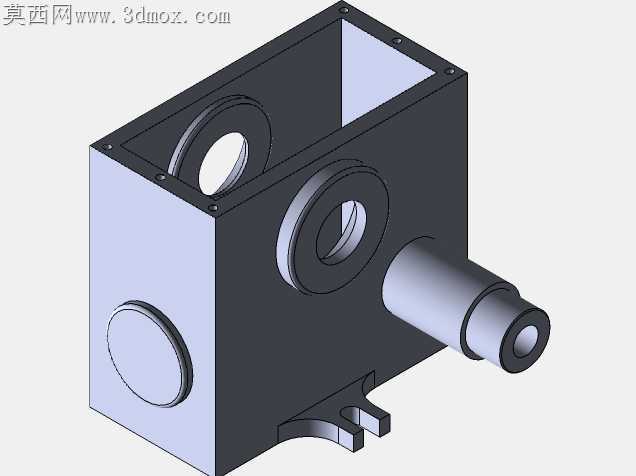

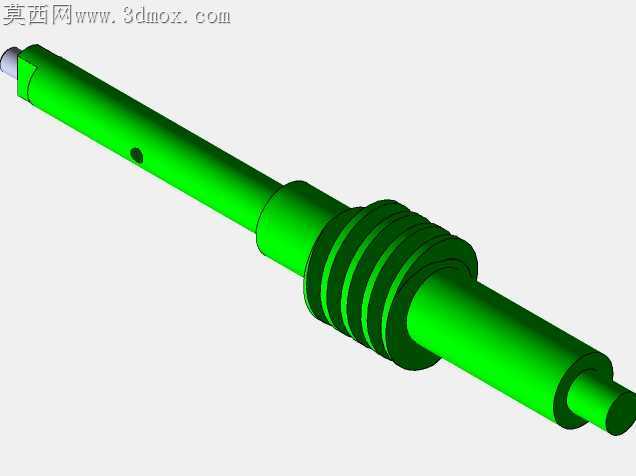

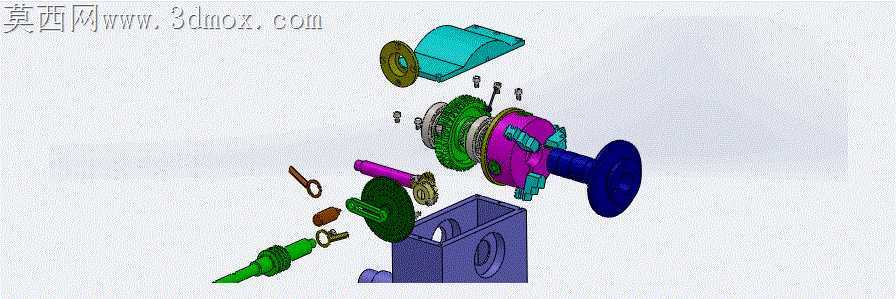

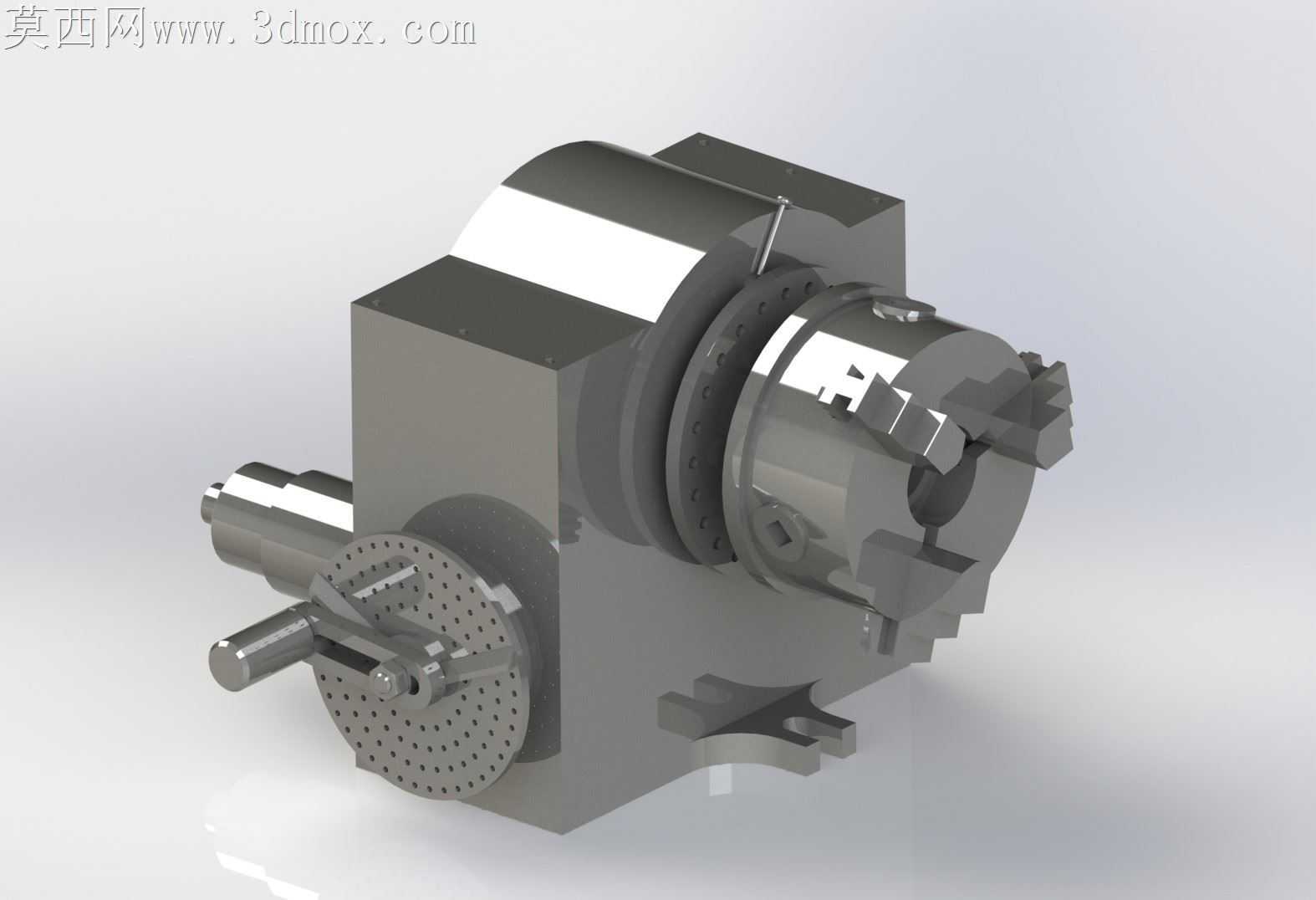

车间里老式分度头用久了常出现分度盘窜动、锁紧后主轴偏移的问题，根源在于蜗杆副啮合间隙没做可调补偿，锁紧机构的受力点偏离主轴回转中心，每次装夹工件后打表都能看到0.02mm以上的跳动，做等分钻孔、铣削花键的时候废品率居高不下。这套分度头的结构在装配逻辑上做了针对性调整，蜗杆座没有做成一体式刚性结构，而是预留了偏心调整衬套的安装位，装配时可以通过转动衬套微调蜗杆与蜗轮的中心距，把啮合侧隙控制在0.005-0.01mm区间，既不会因为间隙过大出现反向空程，也不会因为过紧导致摇动手柄时卡滞。

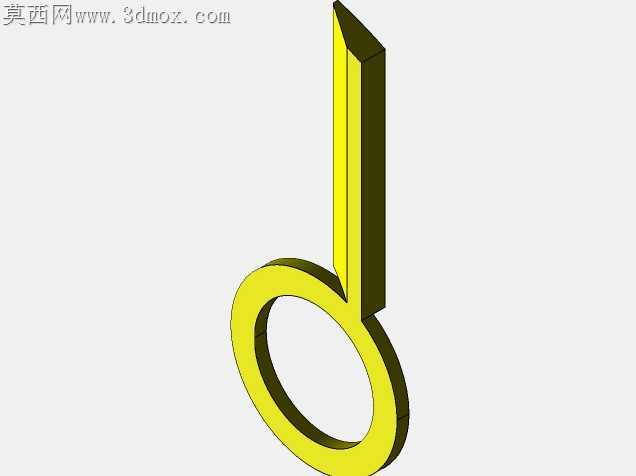

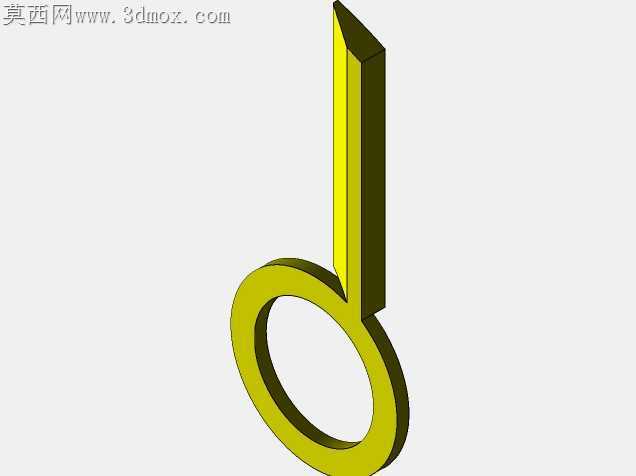

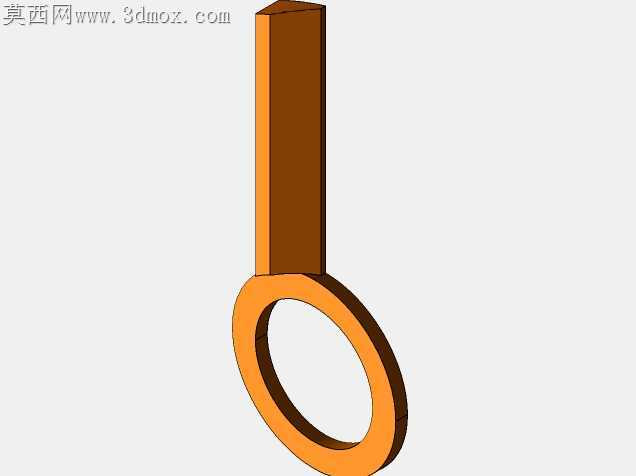

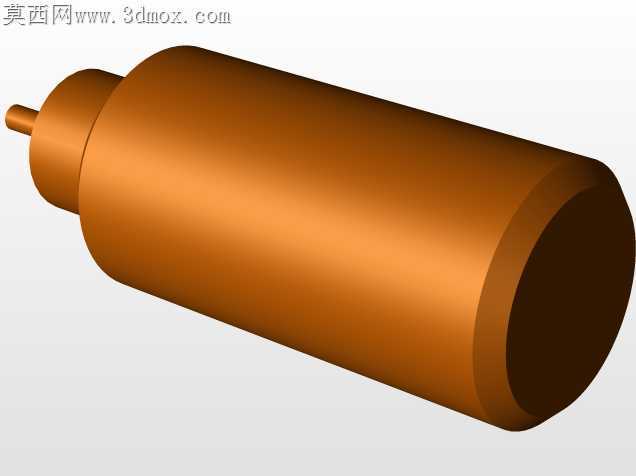

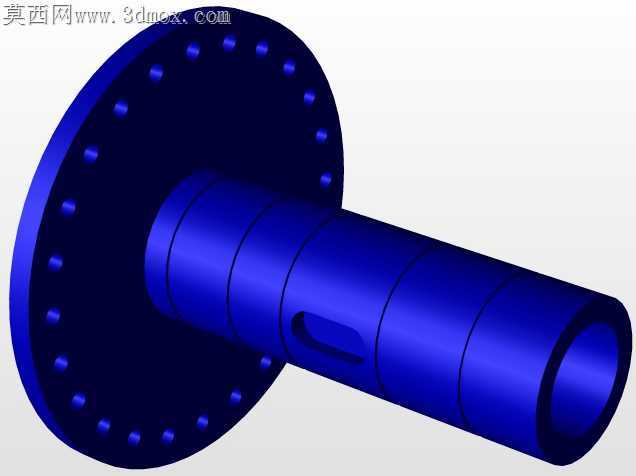

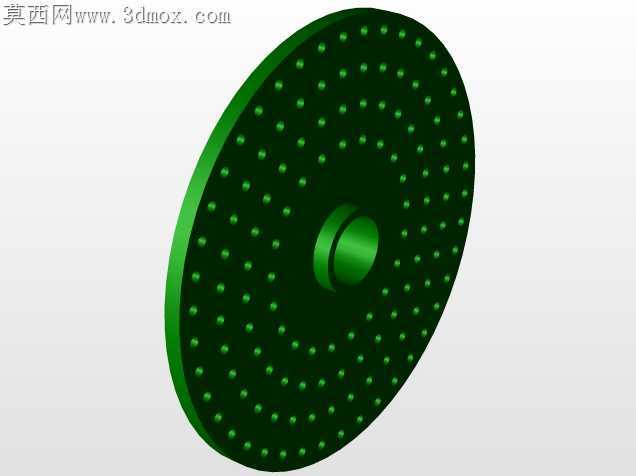

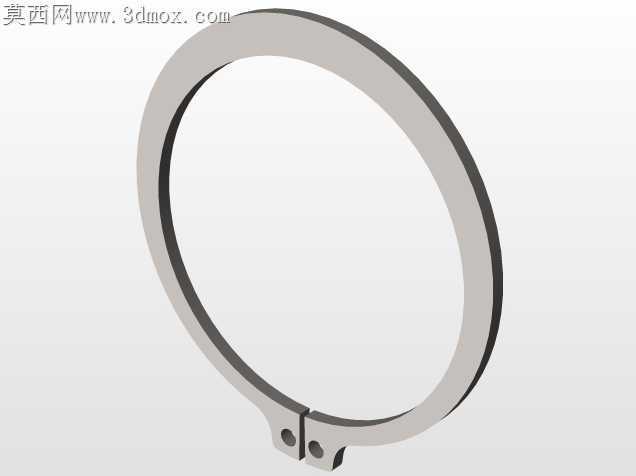

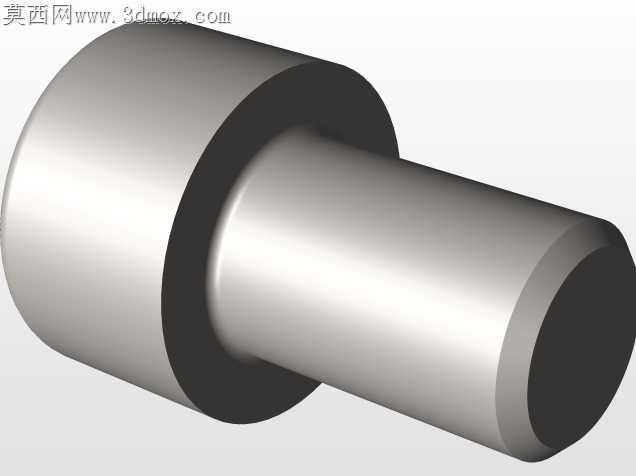

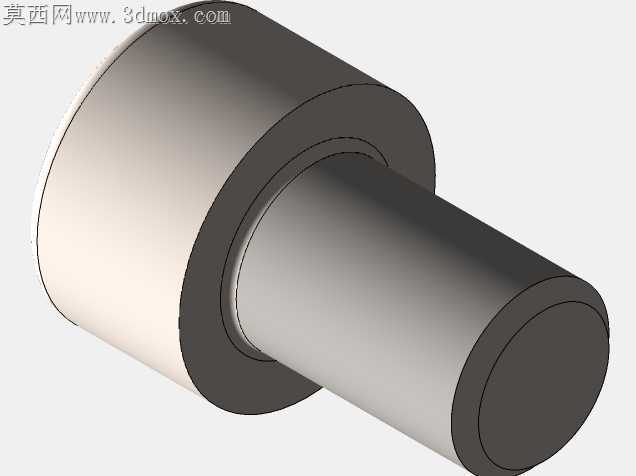

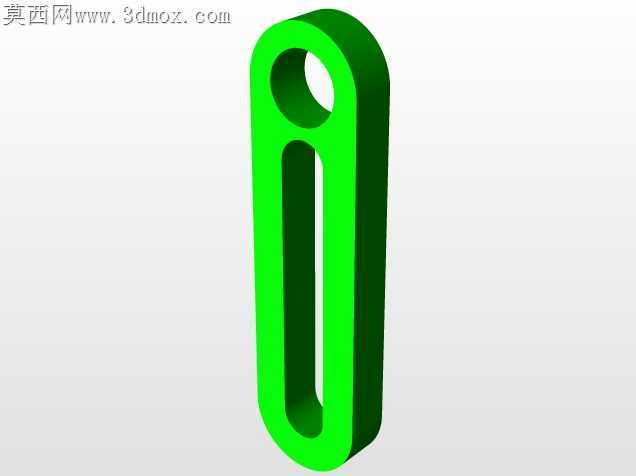

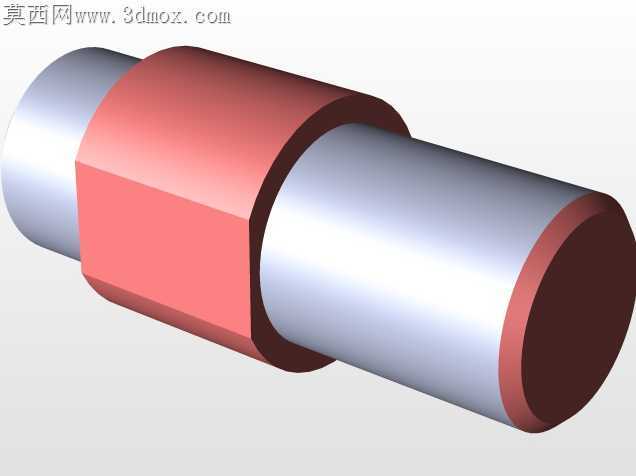

主轴锁紧环的受力面做了对称分布的三个锁紧块，不是传统的单侧顶紧结构，锁紧时三个块同步抱合主轴轴颈，锁紧力均匀作用在圆周方向，不会把主轴顶偏，哪怕是重切削工况下，主轴的回转精度也能保持稳定。分度盘的定位销做了锥面导向设计，插入分度孔时能自动找正孔位，不会因为销子和孔的边缘磕碰出现定位偏差，销子尾部加了阻尼弹簧，插拔时的手感均匀，不会出现突然弹飞的情况。

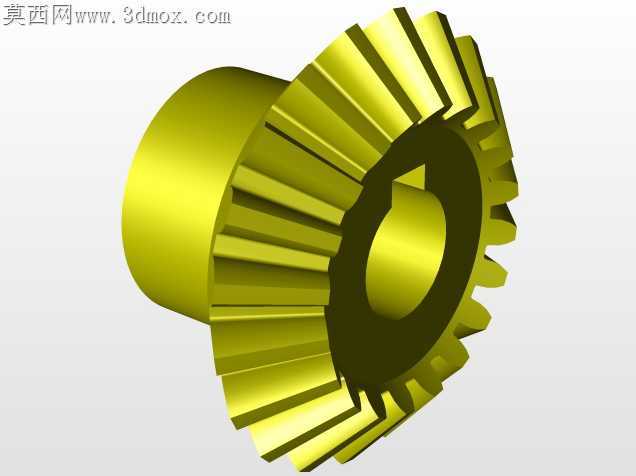

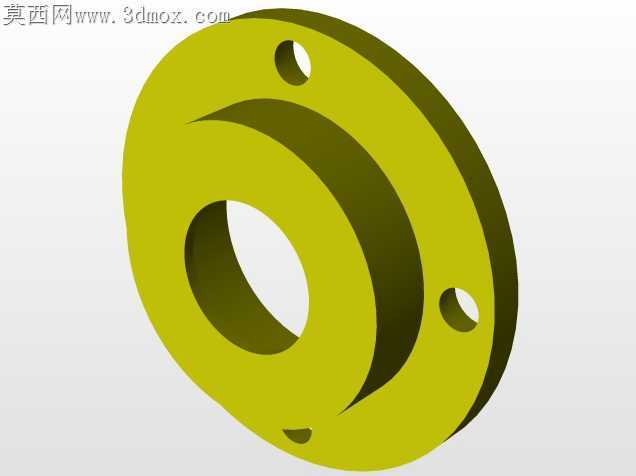

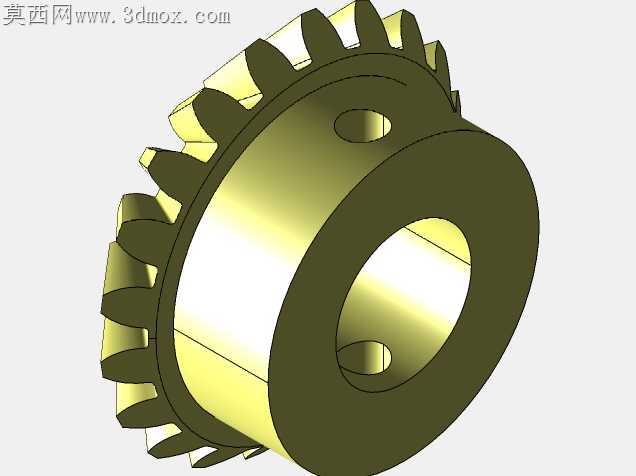

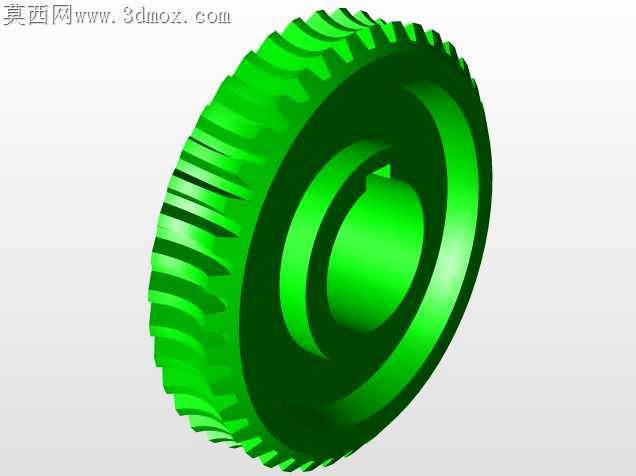

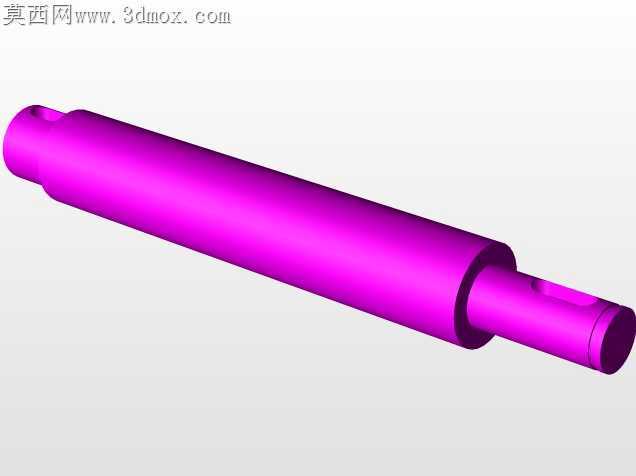

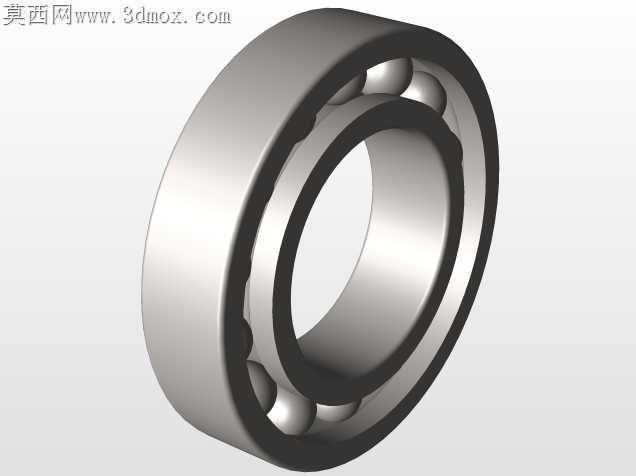

传动链上的锥齿轮副做了齿向修形，装配时不需要反复磨垫片调整啮合位置，只要把轴承端盖的预紧力调到规定值，锥齿轮就能在全齿宽上均匀接触，转动手柄时的力矩波动很小，长时间使用也不会出现局部齿面磨损过快的问题。三爪卡盘的连接法兰做了短锥配合面，和主轴前端的锥度完全贴合，连接螺栓均匀锁紧后，卡盘的径向跳动能控制在0.01mm以内，不需要每次装卡盘都反复打表找正。

手柄的握持部分做了滚花防滑结构，摇转时施力方便，不会因为手上沾了切削液打滑。各个外露的转动部位都加了防尘密封圈，切削液和铁屑不会进到轴承和齿轮啮合面里，日常维护只需要定期往注油孔里加少量润滑脂就行，不用频繁拆解清洗内部零件。整个结构没有多余的装饰性设计，每个零件的尺寸公差都对应实际装配需求，没有为了好看做不必要的曲面或者异形结构，加工时普通铣床和车床就能完成所有零件的制作，不需要特殊的加工设备，小批量制作的成本也能控制在合理区间。
