单缸平衡梁式蒸汽机结构设计

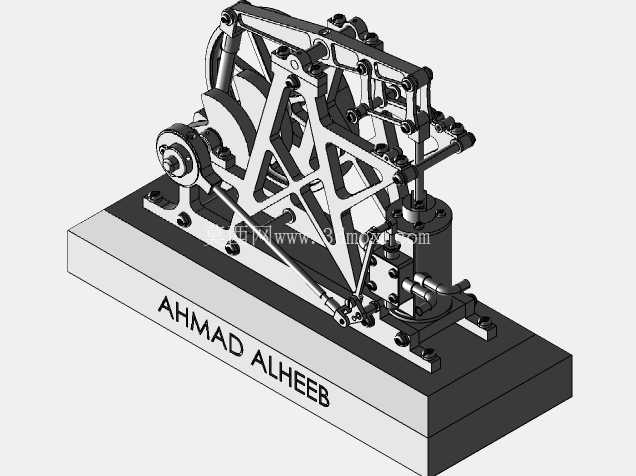

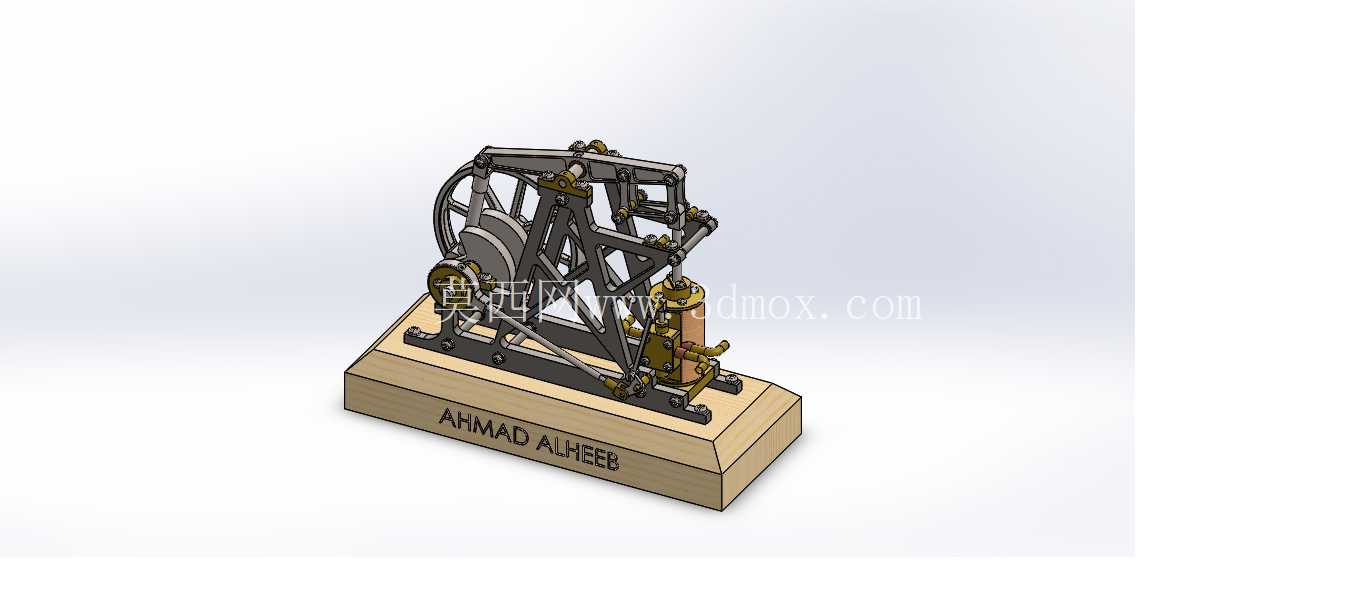

这款单缸平衡梁蒸汽机的结构设计，完全复刻了早期往复式蒸汽动力装置的核心传动逻辑，在做三维建模时优先还原了其真实运行的运动干涉边界，所有铰接点的配合间隙都按照实际小功率演示装置的装配公差预留，避免做运动仿真时出现卡滞或穿模问题。从实际应用场景来看，这类结构的蒸汽机多用于工业发展史教学演示、复古动力装置收藏展陈，也可作为小型蒸汽动力科普装置的核心结构参考，部分手工改造爱好者也会基于该结构缩放比例制作可实际运行的微型动力单元。

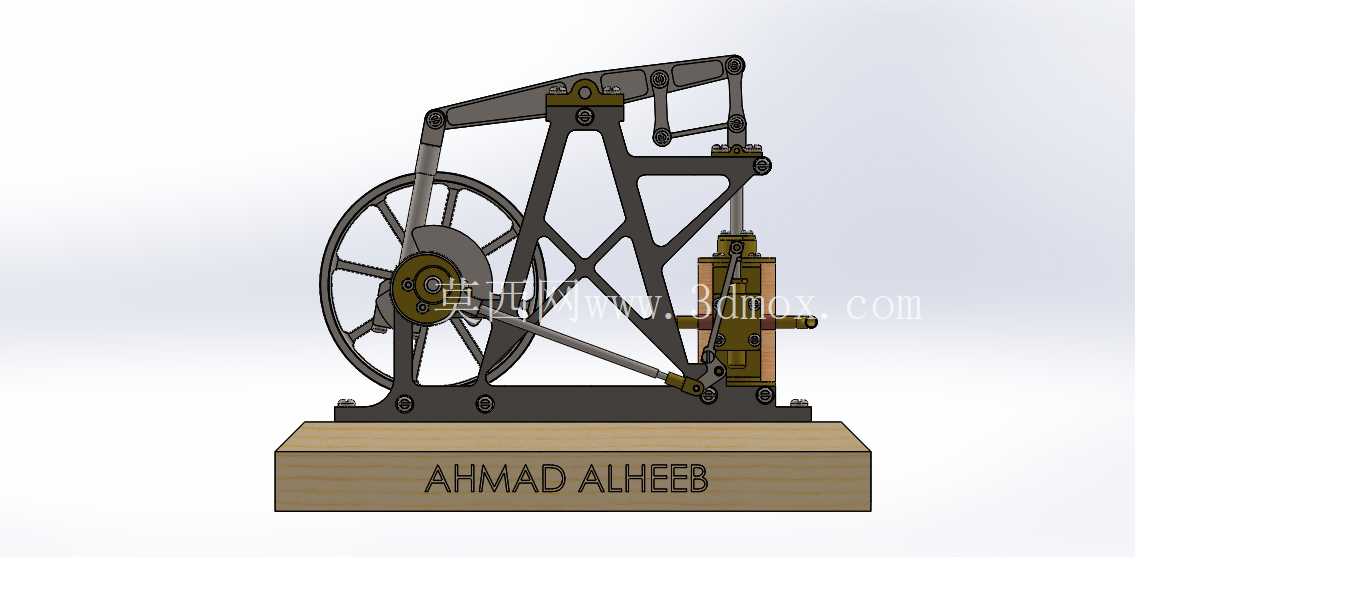

设备的核心功能是通过蒸汽通入气缸推动活塞做直线往复运动，再通过十字头结构将动力传递给平衡梁，平衡梁绕中部支点做摇摆运动，另一端通过连杆将动力传递给曲轴飞轮组，最终将直线往复运动转化为飞轮的旋转运动，向外输出扭矩。整个传动链的设计没有冗余结构，所有受力部件的力臂比例都经过匹配：气缸侧的力臂长度略短于曲轴侧，能够在蒸汽压力有限的情况下放大输出扭矩，匹配飞轮的蓄能作用，让整个运转过程更加平稳，避免单缸动力固有的死点问题导致运转中断。

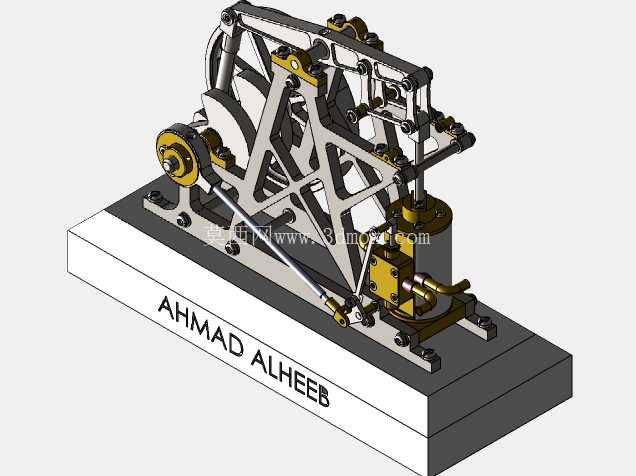

设计思路上优先保证了运动逻辑的准确性，没有为了外观简化省略核心传动部件：气缸部分保留了配气阀的安装位与联动结构，和平衡梁的运动做了联动匹配，能够模拟真实蒸汽机的配气 timing，保证活塞往复过程中进排气的时序匹配；飞轮采用辐条式结构，在保证转动惯量满足蓄能需求的前提下，尽可能降低整体重量，减少启动阶段的动力损耗；底座采用一体式实木质感的安装平台，所有支撑立柱、轴承座都直接固定在底座上，安装孔位的同轴度在建模时做了全局基准约束，保证曲轴、连杆、活塞、平衡梁的所有铰接点都在同一垂直平面内，从根源上避免运转时出现侧向力导致的部件磨损。

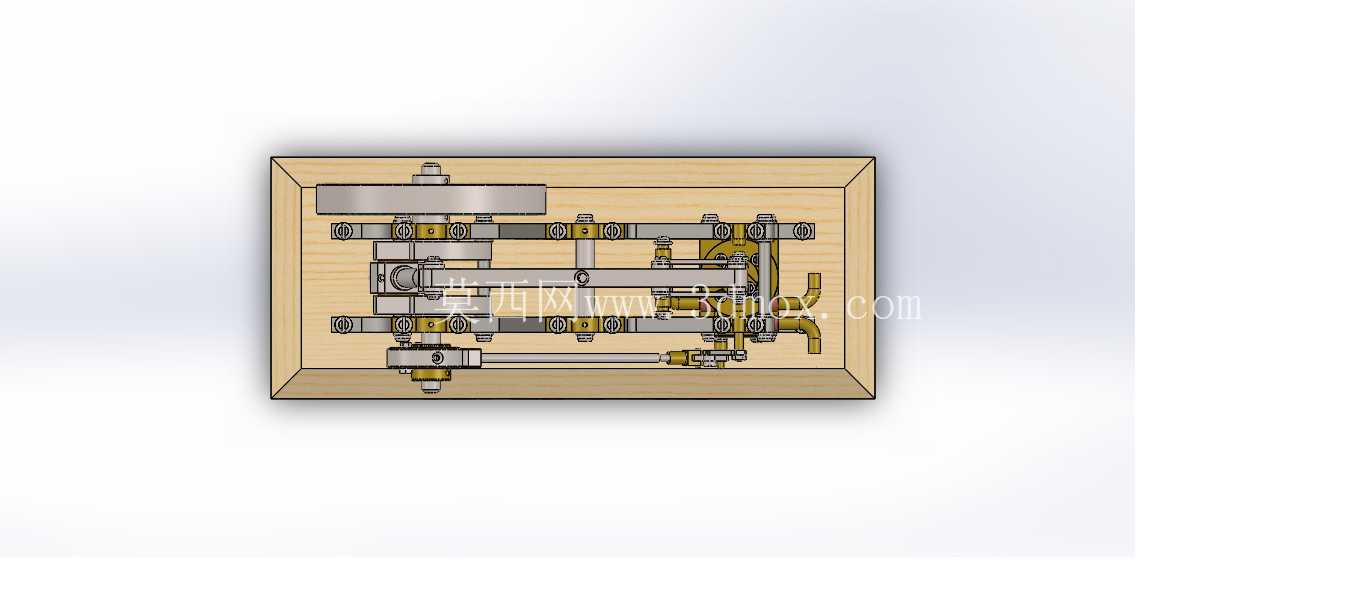

从安装边界来看，整个装置的重心完全落在底座矩形轮廓范围内，平衡梁摇摆的最大外伸距离、飞轮转动的最大外径都没有超出底座的边缘，放置在水平台面上时不会出现倾翻风险；所有运动部件的安全间隙都做了预留，平衡梁上下摆动时和支撑立柱之间的间隙、连杆运动时和底座之间的间隙、飞轮转动时和后侧支架之间的间隙都大于5mm，即使按照缩放比例制作实体装置，也不会出现运动干涉。气缸的安装位置垂直于底座平面，活塞的运动方向和气缸轴线完全重合，十字头的导向槽和活塞运动方向平行，避免出现偏磨导致的密封失效问题。

在细节结构处理上，所有铰接位置都采用了销轴加轴套的配合形式，建模时预留了润滑脂的填充空间，长期运转也能降低磨损；管路接口的位置都设置在气缸侧方，不会和运动部件产生干涉，外接蒸汽管路时走线空间充足；底座上的标识区域做了下沉式刻字设计，不会因为长期放置磨损标识内容。整个结构的零件拆分完全符合实际装配逻辑，没有出现无法加工的一体结构，所有标准件都采用通用规格，制作实体时不需要定制特殊紧固件，对于教学演示场景来说，拆解装配的过程也能直观展示往复式动力机械的核心传动原理，帮助学习者理解曲柄连杆机构、杠杆平衡结构、飞轮蓄能作用在早期动力装置上的实际应用方式。
