V型双作用往复式蒸汽机结构设计

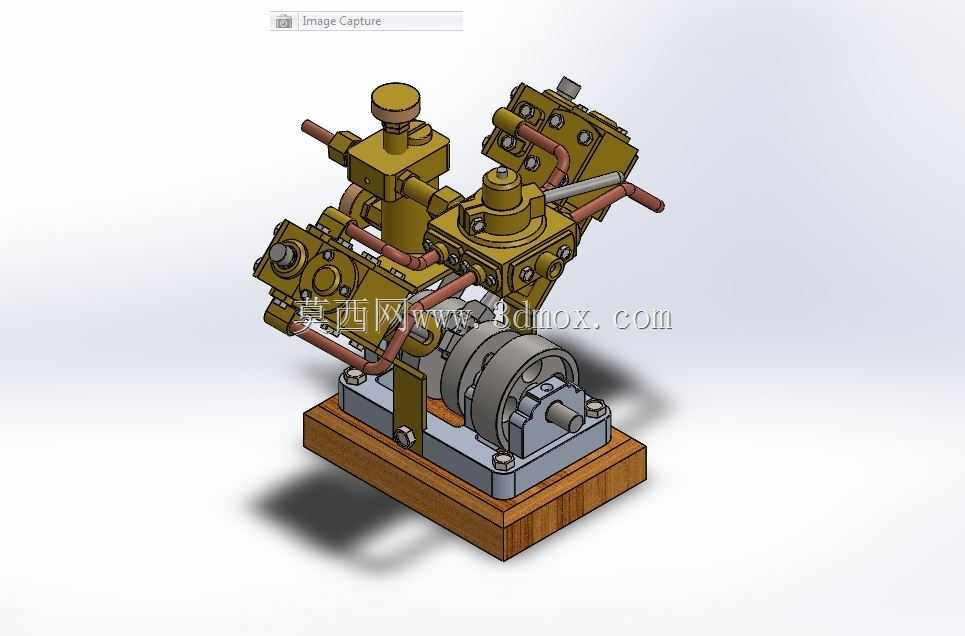

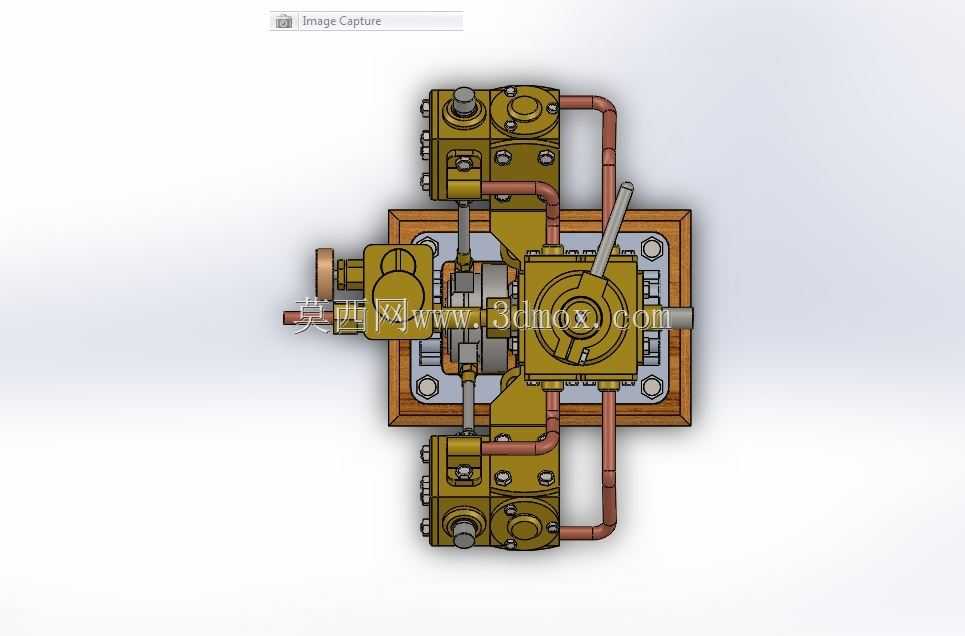

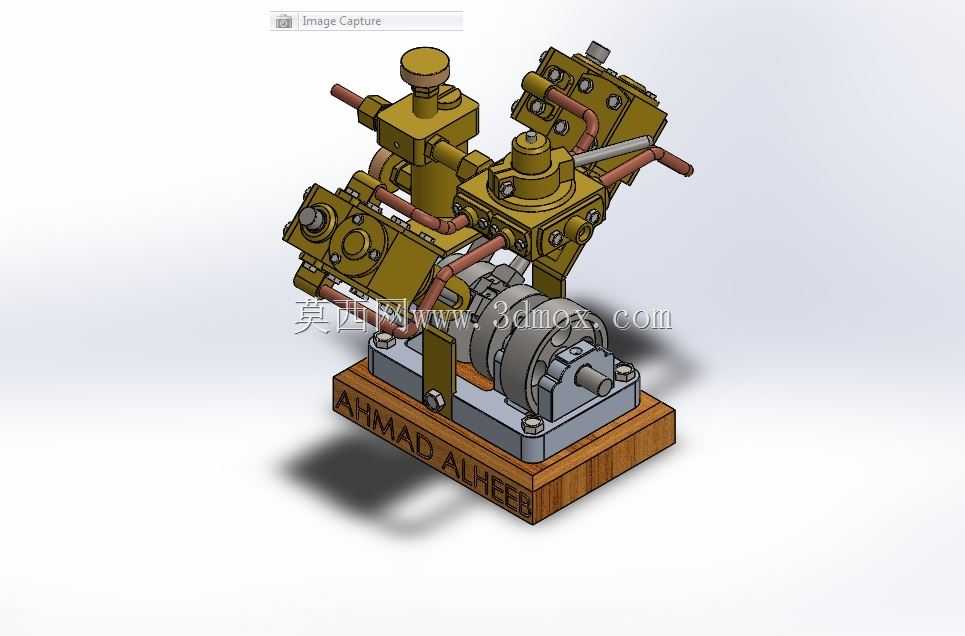

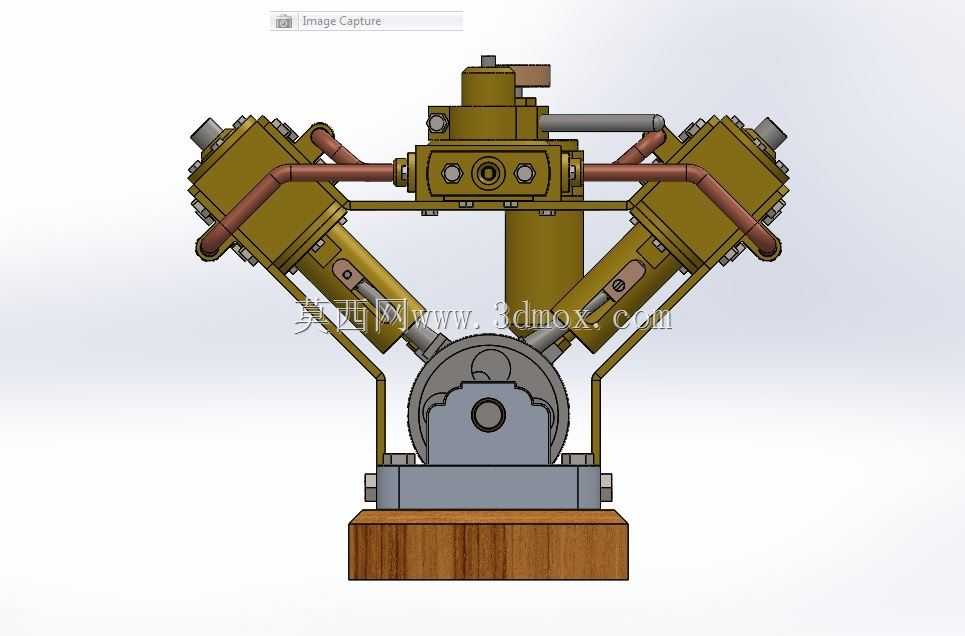

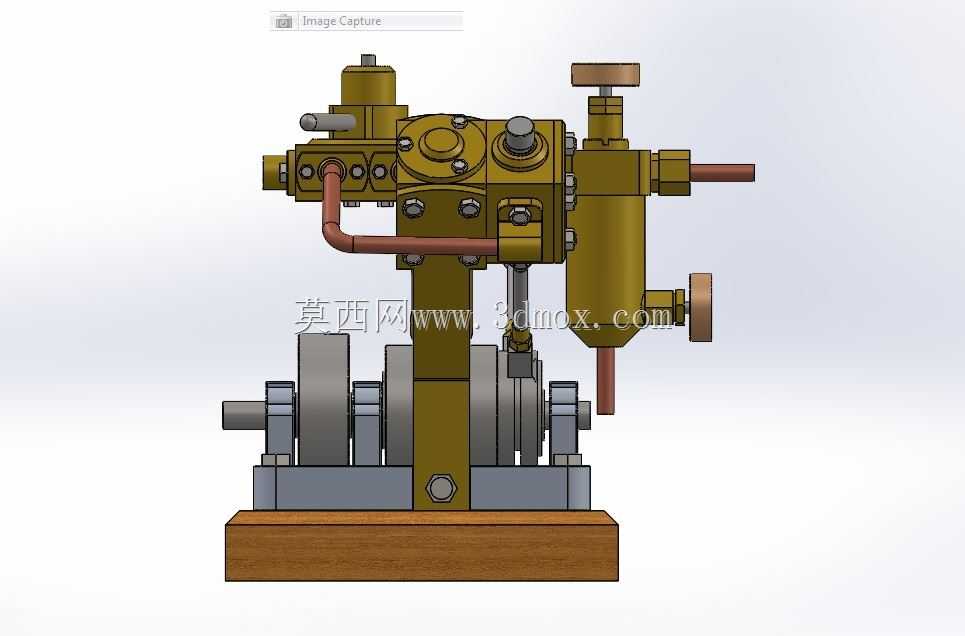

这款V型布局的双作用蒸汽机，核心采用双缸斜置排布的结构形式，相较于单缸蒸汽机，其动力输出的脉动幅度被大幅压低，曲轴每旋转一周可完成四次做功行程，能在较低的进气压力下维持更平稳的扭矩输出，适配小型固定式动力输出、教学演示装置、复古动力模型改装等多类场景。从结构设计逻辑来看，双作用气缸的配气机构采用分体式滑阀结构，每一组气缸对应独立的配气阀块，铜质管路沿缸体外侧排布，既规避了高温蒸汽输送过程中的热量过度损耗，也预留了足够的管路拆装维护空间，阀组顶部设置的调节旋钮可直接调整配气相位，适配不同进气压力下的工况需求，无需拆解主体结构即可完成工况校准。安装基座采用分层设计，底部为实木材质的承托底座，上部金属安装板通过螺栓与缸体、曲轴箱组件刚性连接，曲轴输出端伸出安装板端面，预留了标准轴径的连接接口，可直接对接皮带轮、齿轮组等传动部件，安装边界上整体结构紧凑，斜置缸体未超出底座的投影范围，不会在安装时出现额外的空间干涉问题。曲轴箱部分采用密封式结构，内部集成了曲柄连杆机构，连杆与活塞、曲柄的连接位置均设置了耐磨衬套，可降低长期往复运动过程中的磨损量，缸体与曲轴箱的连接面采用密封垫片处理，避免润滑油脂渗漏。从实际使用的角度出发，这类双作用V型蒸汽机不需要复杂的外接控制回路，仅需接入稳定压力的饱和蒸汽即可持续运转，两侧缸体的对称布局抵消了大部分往复运动产生的惯性力，运转时的整机振动幅度远小于同功率的单缸机型，不管是作为小型动力源驱动附属设备，还是作为机械结构教学的演示载体，都能清晰展示往复式热力发动机的完整工作逻辑，所有外露管路的接头位置均采用标准管螺纹连接，后期更换密封件、调整管路走向都十分便捷，不需要定制特殊规格的连接件。
