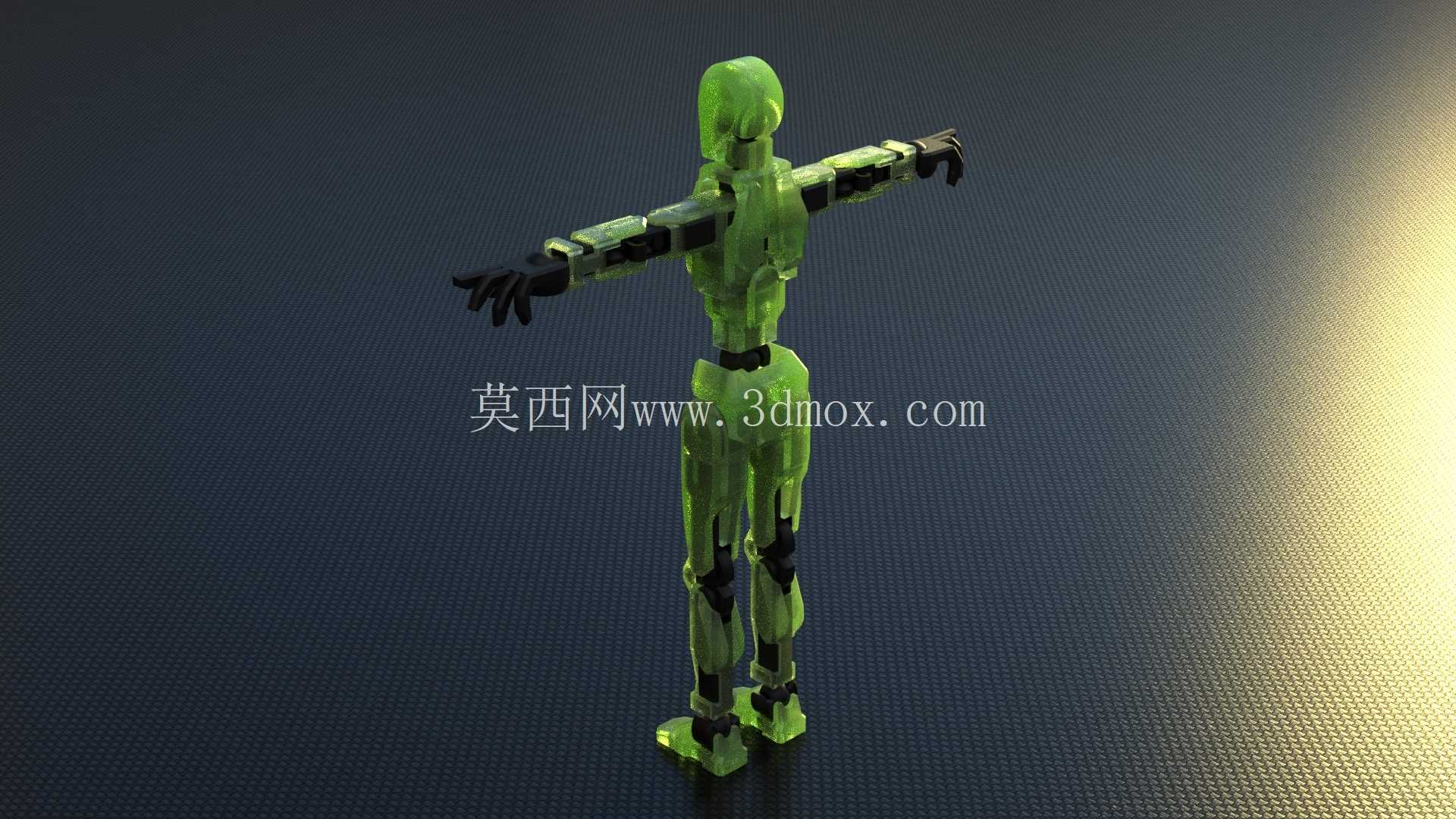

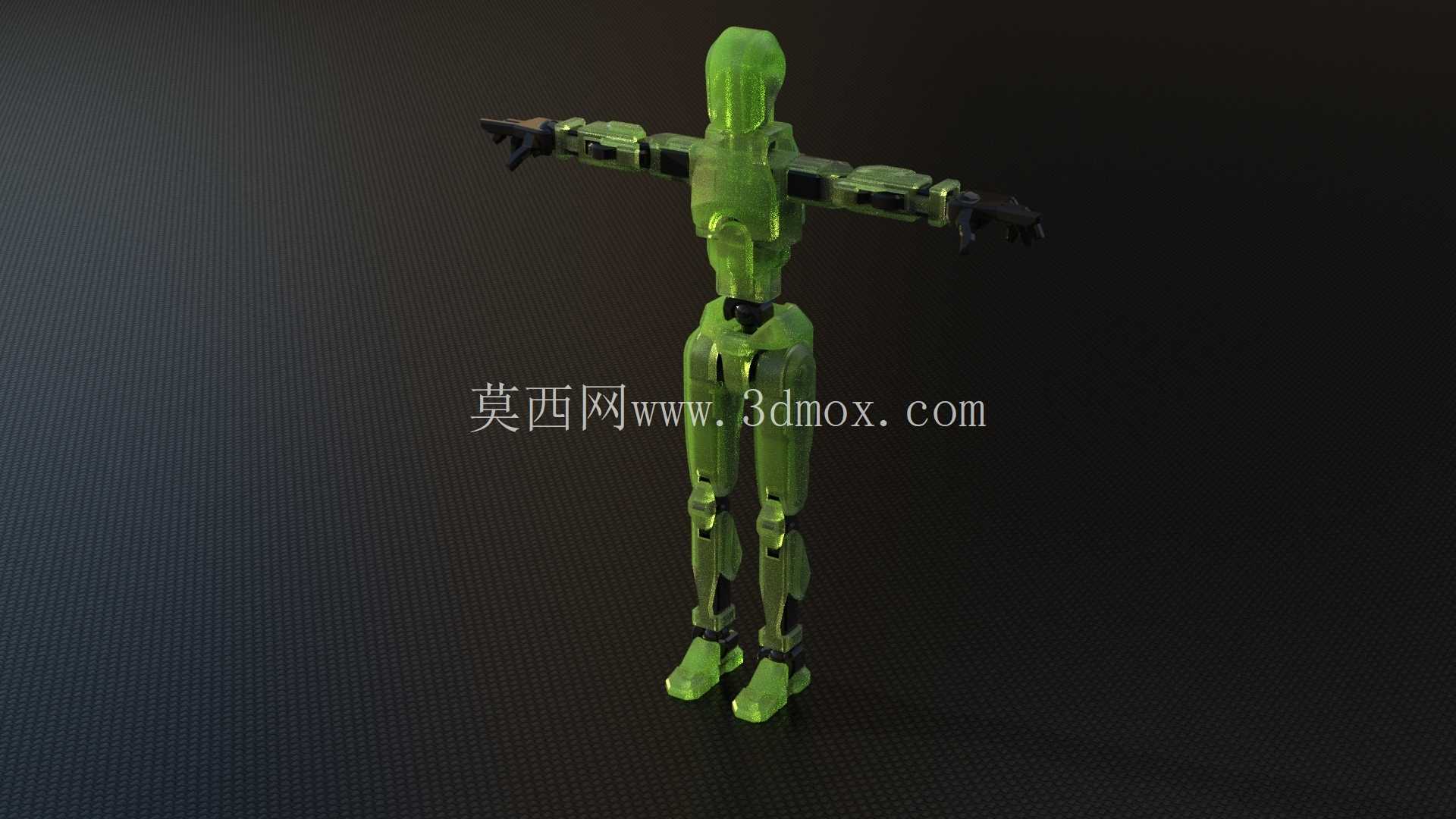

这套仿生多关节人形结构,核心是复刻人体运动关节的活动逻辑,把原本生物层面的骨连接转化为可实现机械传动的硬质构件组合,在仿生机器人研发、动作捕捉校准、科普教具开发等场景里都能找到对应的应用落点。做这类结构设计的时候,最先要卡的是各关节的活动自由度边界——比如肩关节不能只做单轴转动,要预留三个方向的转动余量,对应人体手臂的外展、内收、旋前旋后动作,同时要在关节衔接处做限位凸台,避免转动角度超过实际人体活动范围导致结构干涉,很多初做仿生结构的设计者容易忽略限位设计,最后做出来的构件能360度转,完全不符合真实关节的活动逻辑,放到演示场景里就会失真。

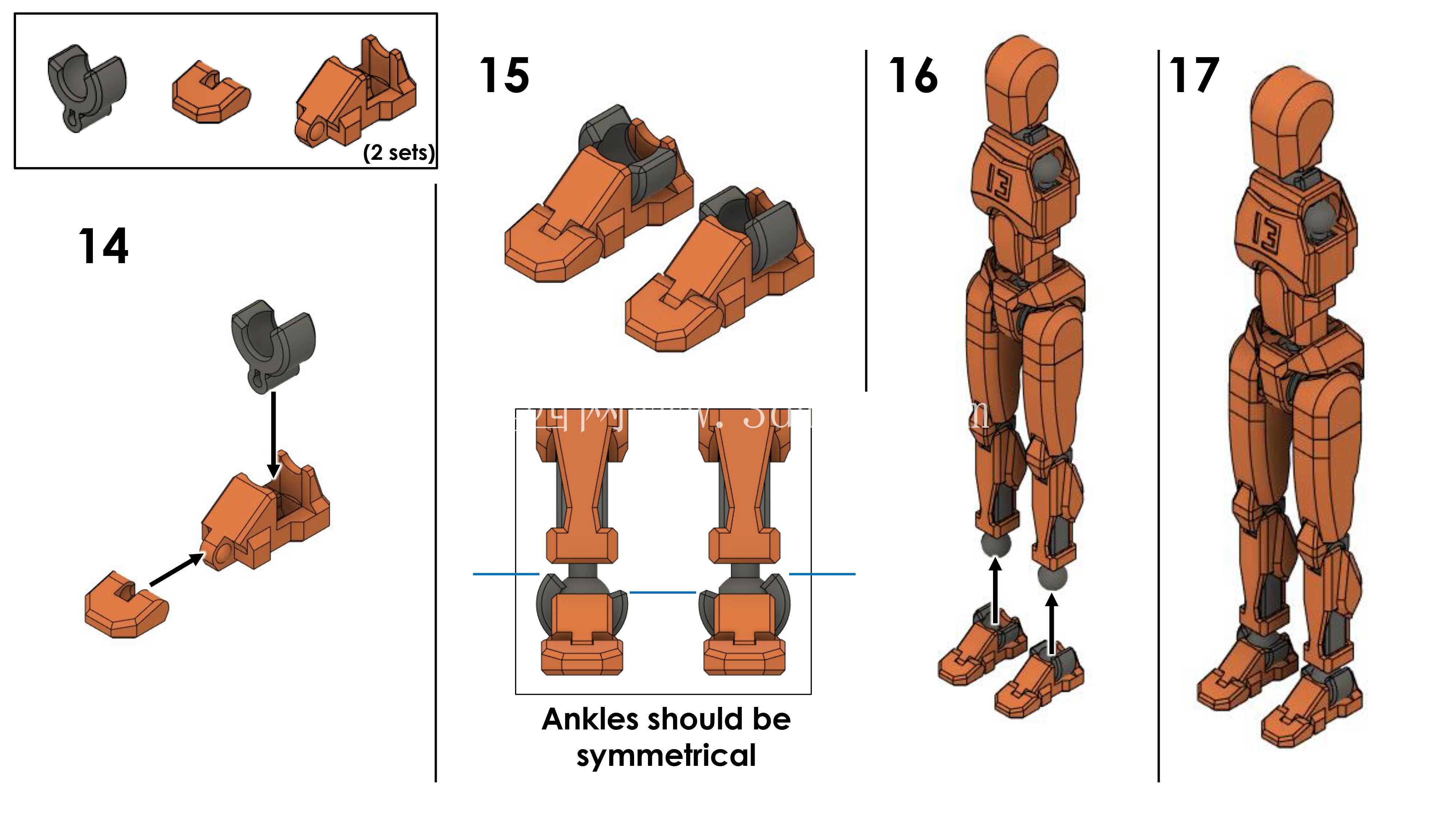

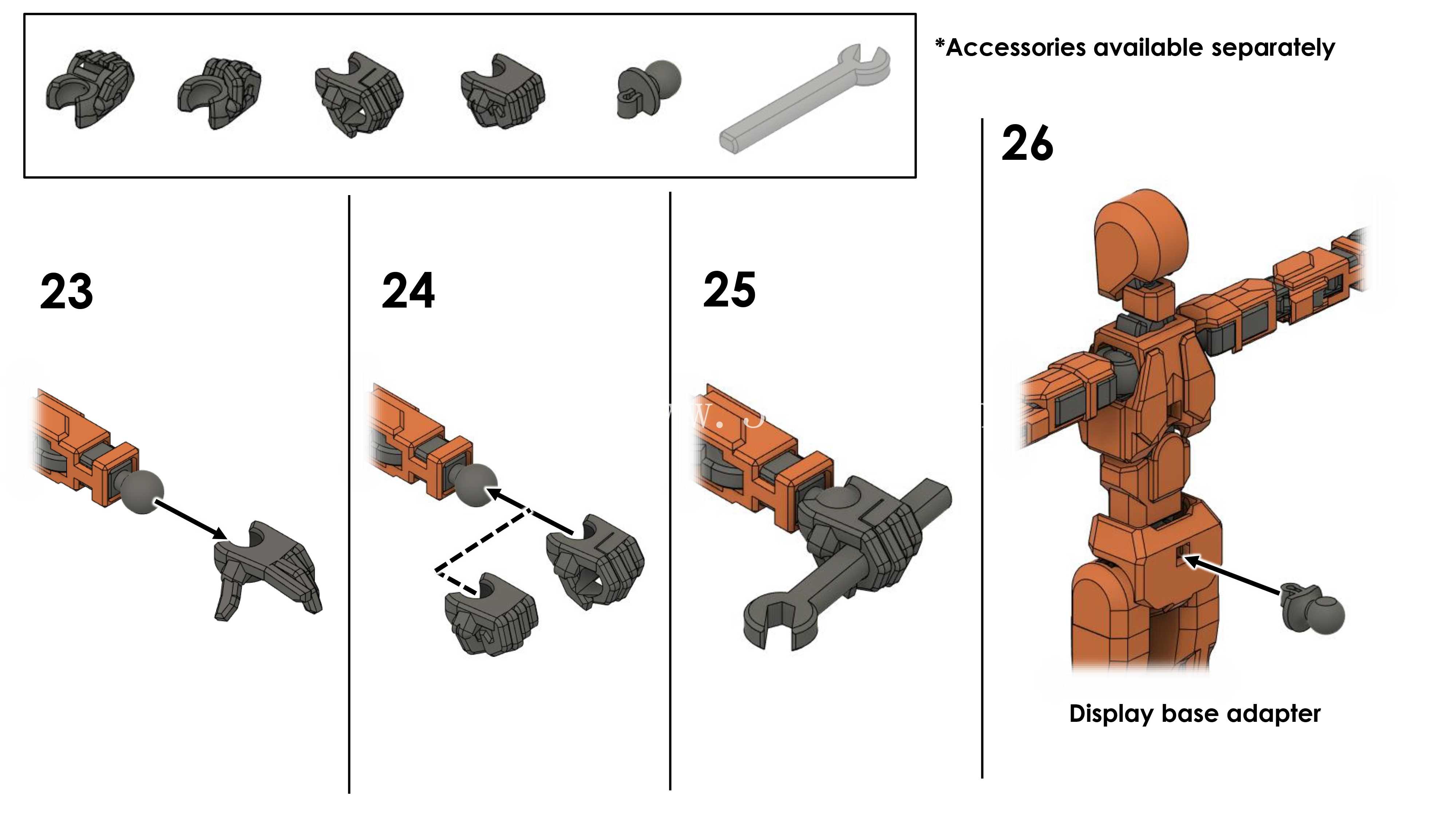

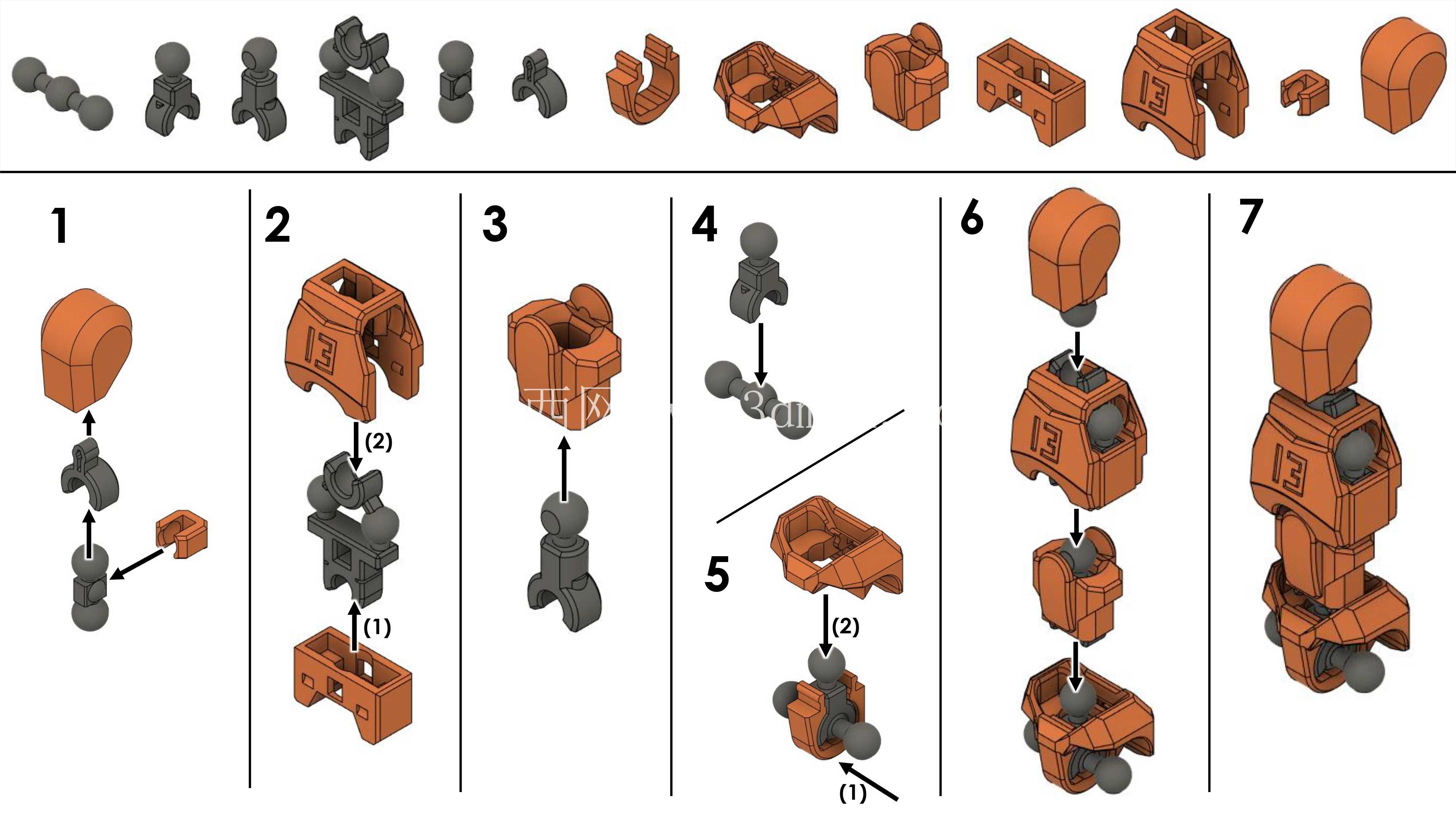

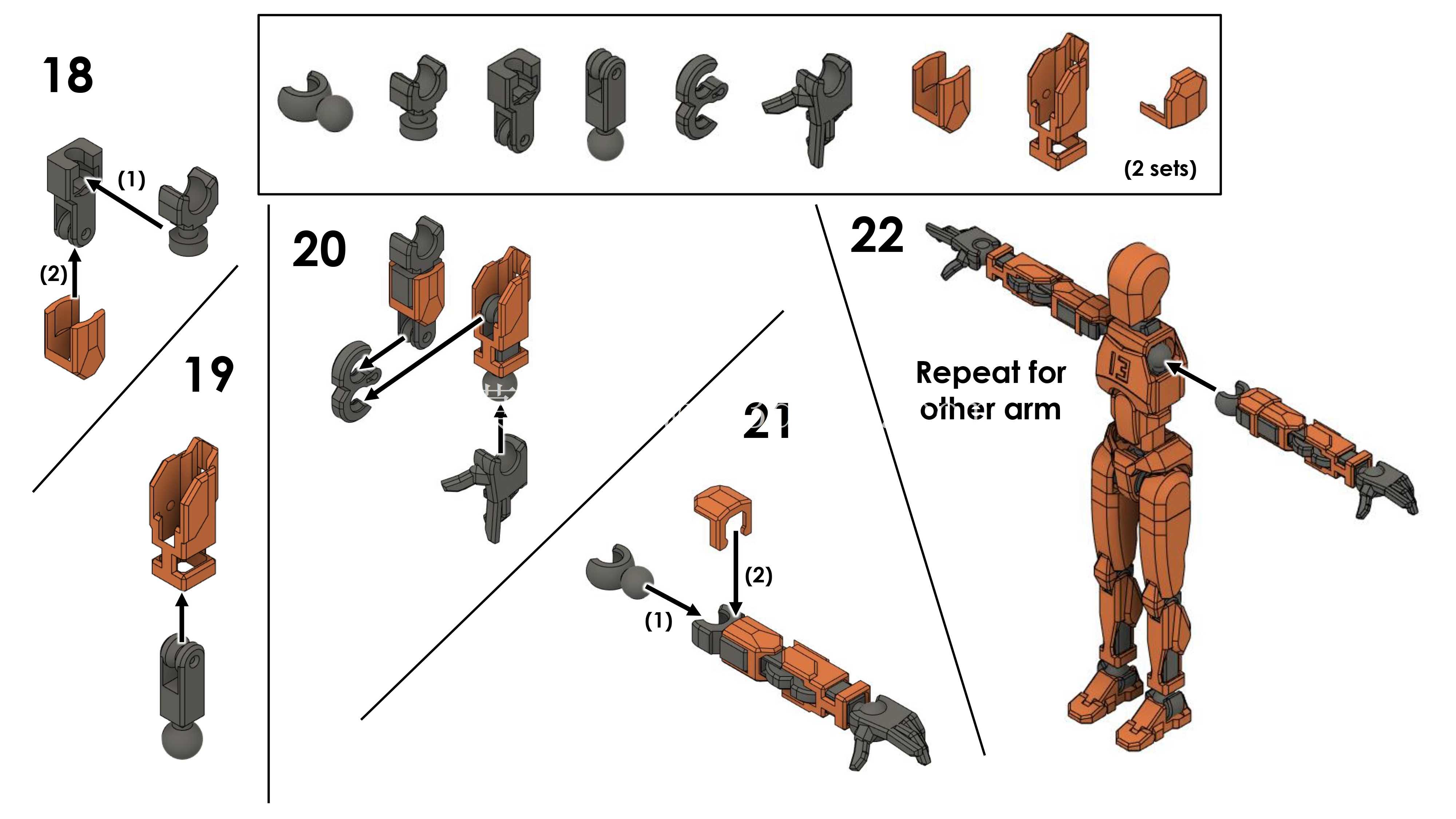

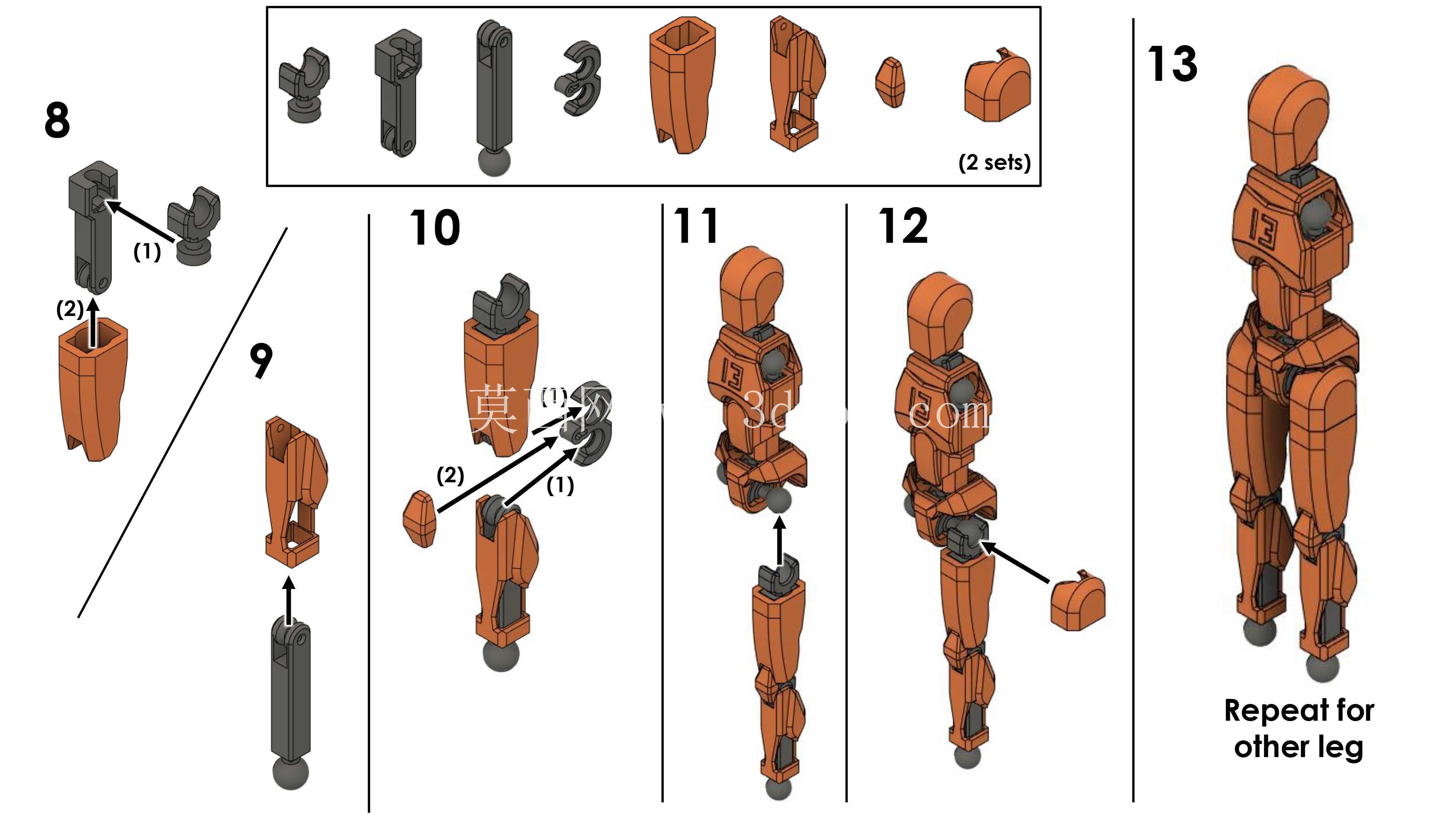

从结构拆分来看,整套构件分为躯干主干、上肢段、下肢段三个大模块,躯干部分做了分段式的胸腔、腹腔衔接,每段之间用嵌入式的卡扣转轴连接,既保证直立状态下的结构刚性,又能实现躯干的前倾、侧屈动作,安装的时候要注意各段转轴的同轴度偏差不能超过0.1mm,不然活动的时候会出现卡滞,长期转动还会磨损转轴接触面。上肢部分从肩关节到肘关节再到腕关节,每段的连接轴径做了梯度变化,靠近躯干的肩关节轴径最粗,要承受整个上肢的重量以及动作时的惯性力,越往末端轴径越小,匹配手部动作的灵活度需求,肘关节处特意做了15度的携带角偏移,这是参考人体手臂自然下垂时的外翻角度做的细节,要是做成直轴连接,手臂平举或者下垂的时候姿态会非常僵硬,完全没有仿生的真实感。下肢部分的髋关节采用球铰式连接结构,比上肢的肩关节多了承重面的强化设计,在球头和关节窝的接触面上预留了0.2mm的间隙,用来填充减磨材料,避免长期承重转动出现磨损松旷,膝关节处做了铰链式的屈伸结构,同时加了一个小角度的旋转余量,对应人体小腿在屈膝状态下的小幅转动,踝关节则设计成两个垂直方向的转轴组合,分别实现脚面的屈伸和侧翻动作,保证整套结构站立时的姿态调整空间。
设计过程中还要考虑整体的安装边界,整套结构直立状态下的总高度、肩宽、臂展尺寸都按照常规人体比例缩放,各关节的活动行程要提前在三维软件里做干涉检查,比如手臂上举的时候不能和头部、肩部的构件发生碰撞,腿部下蹲的时候大腿段和小腿段的衔接处不能卡到躯干下端的结构,每一处连接卡扣的插拔力要控制在合适范围,既保证组装后不会松脱,又能方便拆解更换单个损坏的构件。这类多关节结构在实际使用里,很多时候会作为仿生机器人的本体骨架,外层包裹仿生皮肤或者功能外壳,所以在各段构件的表面都预留了安装螺孔的位置,方便后续固定外层配件、走线槽或者驱动元件,走线的空腔也在构件内部提前做了贯通设计,避免驱动线路外露影响整体动作。
还有容易被忽略的细节是各关节的阻尼匹配,靠近躯干的大关节阻尼要稍大,能支撑住肢体停在任意活动角度,不会因为自重下垂,末端的腕关节、踝关节阻尼可以稍小,保证动作的灵活性,要是所有关节阻尼都做一样,要么大关节撑不住重量,要么小关节转不动,实际使用体验会非常差。做这类结构的三维建模时,要把每个活动关节的转动副单独做装配约束,模拟实际活动的全行程检查,不能只看静止状态的装配效果,很多静态装配看起来没问题的结构,一转到极限角度就会出现面与面的干涉,实际生产组装后就会出现动作卡滞的问题。另外,构件的壁厚也要做梯度设计,受力大的关节连接部位壁厚加厚,非受力的外壳部分可以做薄,在保证结构强度的前提下控制整体重量,毕竟这类仿生结构很多时候要搭配小型舵机驱动,自重太大会大幅提升驱动元件的负载要求,反而压缩了结构的应用场景。
