可3D打印的滚珠丝杠指尖把玩结构

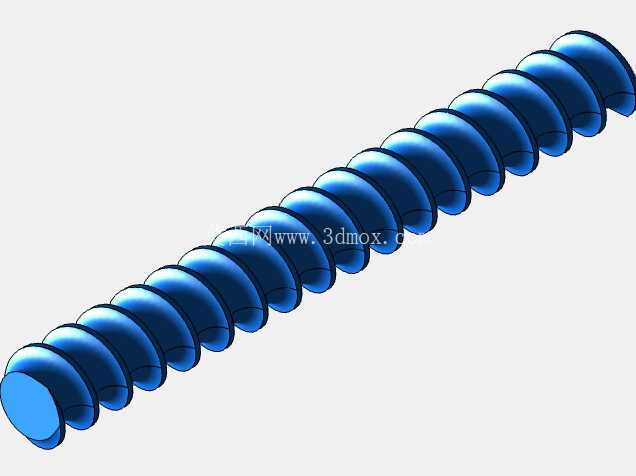

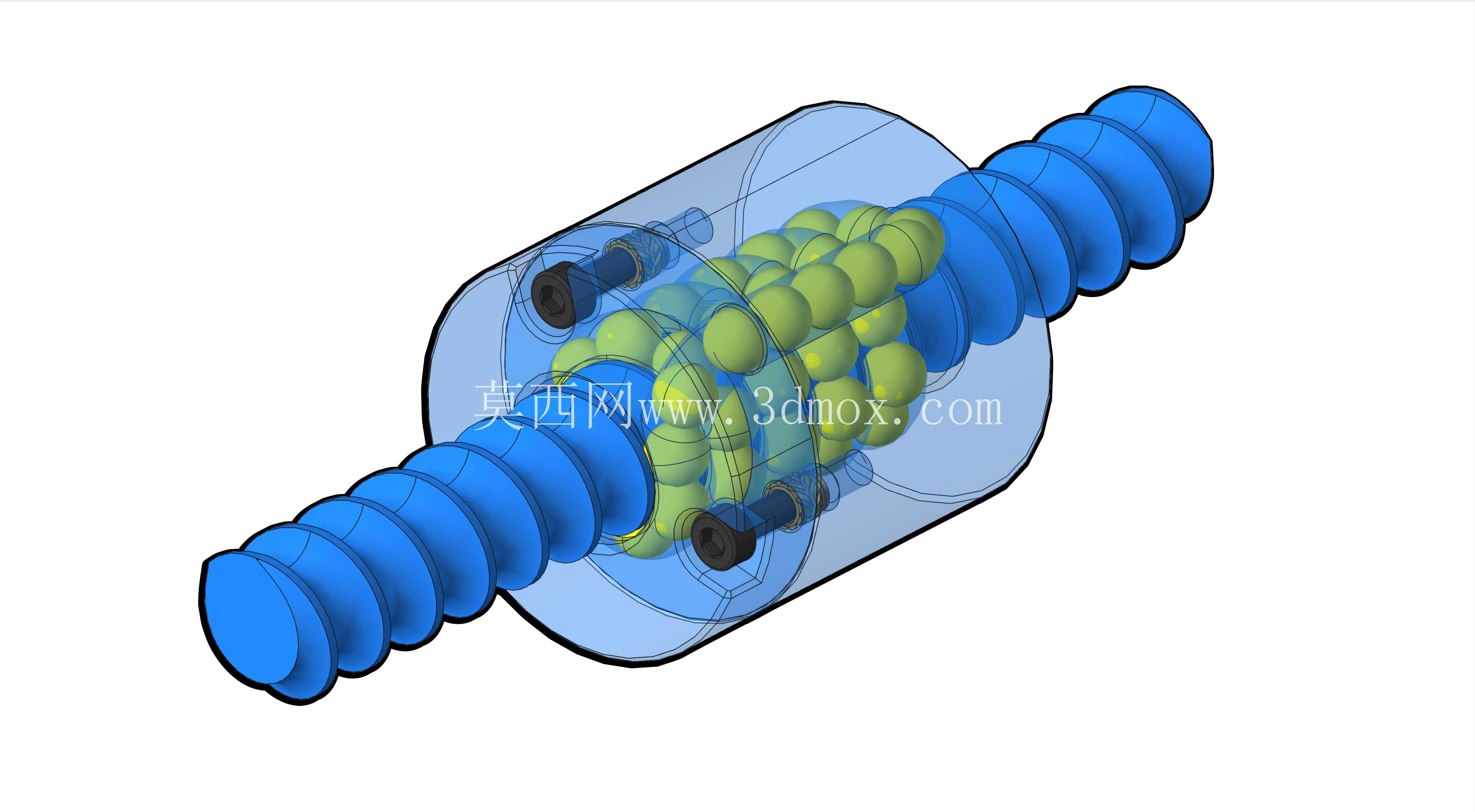

　　核心传动螺杆的直径设定为15mm，螺距为7mm，这个尺寸参数经过反复打印验证，既保证了螺杆螺纹牙型有足够的结构强度，不会在手动旋动把玩时出现牙型断裂的问题，同时7mm的螺距让螺母在螺杆上的行进速度适中，手动转动时能获得清晰的进给反馈，不会因为螺距过小导致转动行程过短、把玩手感生涩，也不会因为螺距过大出现滚珠卡滞、回程虚位过大的问题。整个螺母的外壳采用透明可视化的结构设计，打印时可选用透明PETG或透明PLA耗材，装配完成后可以直接观察到内部滚珠在滚道内的循环运动状态，不管是作为桌面解压的把玩件，还是给学生讲解滚珠丝杠传动原理的教学演示件，都能直观展现内部的运动过程，不需要拆解结构就能看清滚动体的循环路径。这款可3D打印的滚珠丝杠结构，最初的设计定位是面向机械爱好者的指尖把玩件，同时也可作为机械原理教学的具象演示载体，帮助初学者直观理解滚珠丝杠的传动逻辑——相较于传统滑动丝杠，滚珠丝杠通过滚动体将滑动摩擦转化为滚动摩擦，传动效率更高、反向间隙更小，这一核心特性在这个缩小版的结构上得到了完整还原。设计过程中没有选用定制的微型钢球作为滚动体，而是采用日常易得的6mm气枪BB弹作为滚珠，大幅降低了爱好者自行制作的物料获取门槛，不需要专门采购规格特殊的微型钢珠，手边常见的6mm规格弹珠即可完成装配，这一选型思路也贴合3D打印DIY场景的物料复用逻辑。

　　从安装边界来看，整个结构没有额外的安装定位孔，本身是独立的把玩结构，整体轴向长度控制在100mm以内，最大径向直径不超过35mm，放在桌面不占用过多空间，揣在口袋里也不会有明显的异物感。设计时特意对滚道的间隙做了适配FDM3D打印的公差补偿，常规0.4mm喷嘴、0.2mm层厚的打印参数下，不需要额外打磨就能完成滚珠的装配，转动时的阻尼感均匀，不会出现过松滑牙或者过紧转不动的情况。滚道的曲率经过反复调整，和6mm滚珠的贴合度控制在合理范围，既保证滚珠能顺畅在滚道内循环滚动，不会出现卡珠、掉珠的问题，同时手动转动时能感受到清晰的滚动反馈，没有松散的旷量。

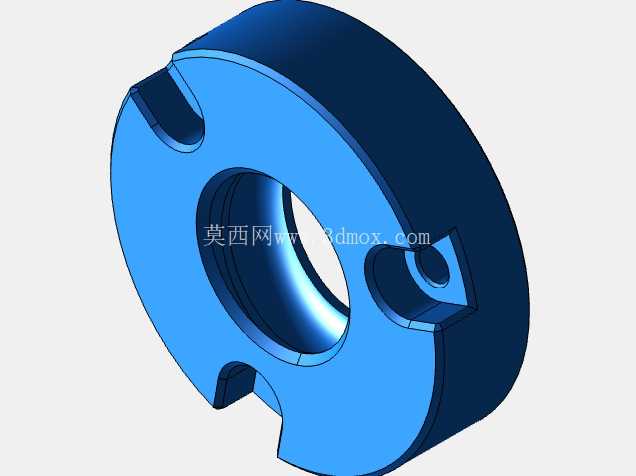

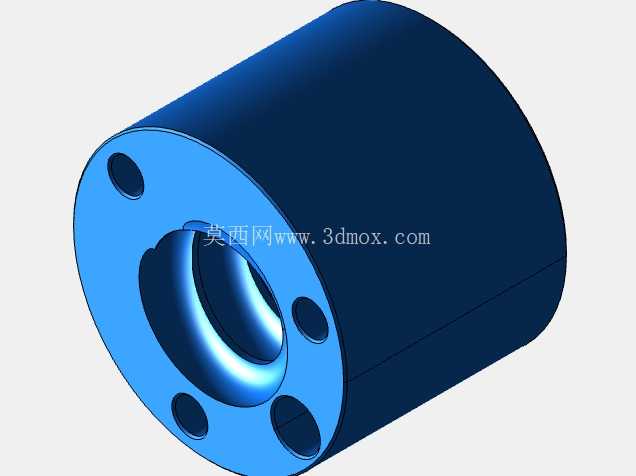

　　在实际应用场景中，这类小型3D打印滚珠丝杠结构除了作为把玩件和教学演示件之外，也可以经过简单改造用于小型桌面自动化装置的轻载传动场景，比如小型3D打印的位移平台、桌面级小型云台的进给结构，因为其本身的传动阻力小，配合小型舵机或者步进电机就能实现精准的直线进给，当然受限于3D打印耗材的强度，这类改造仅适用于负载小于500g的轻载场景，不能替代工业级金属滚珠丝杠用于重载传动设备。设计过程中特意规避了需要支撑的内腔结构，整个螺母外壳和螺杆的打印都可以做到无支撑或者仅需少量易拆除的外支撑，减少打印后的后处理工作量，普通爱好者不需要掌握复杂的支撑拆除技巧，打印完成后简单去除毛边就能完成装配。螺杆两端的轴头做了圆角过渡处理，没有尖锐的棱角，日常把玩时不会划伤手部，螺母的外圆做了防滑的纹理处理，手动旋动时手指和螺母之间有足够的摩擦力，不需要额外做滚花处理就能轻松转动。滚珠的循环路径采用内循环结构设计，没有外置的循环器，整个循环通道都集成在螺母内部，减少了装配的零件数量，整个结构仅由螺杆、螺母外壳、两个端盖和若干6mm滚珠组成，零件数量少，装配逻辑简单，哪怕是刚接触3D打印的新手也能参照结构顺利完成组装。端盖和螺母外壳之间采用定位止口配合，打印完成后可以直接卡合固定，也可以涂少量3D打印专用胶水进行粘接，不会出现端盖移位导致滚珠脱出的问题。

　　在滚道的进出口位置做了圆滑的过渡导角，引导滚珠顺畅进入循环通道，避免出现滚珠在循环口卡滞的问题，哪怕是快速转动螺杆，滚珠也能顺畅完成循环，不会出现卡顿或者卡死的情况。从结构强度角度来看，螺杆采用实心结构设计，15mm的直径保证了螺杆有足够的刚性，手动施加径向力时不会出现明显的弯曲变形，日常把玩过程中不会因为不小心摔落就出现螺杆断裂或者螺母开裂的问题，如果选用ABS或者PETG耗材打印，结构的抗冲击性能会进一步提升。整个结构的所有配合面都做了适配3D打印工艺的公差预留，考虑到FDM打印过程中材料的膨胀系数，配合间隙预留了0.2-0.3mm，保证不同耗材、不同打印机打印出来的零件都能顺利装配，不会出现因为打印机精度差异导致的装不上或者间隙过大的问题。
