45mm行程直滑推拉电位器结构设计

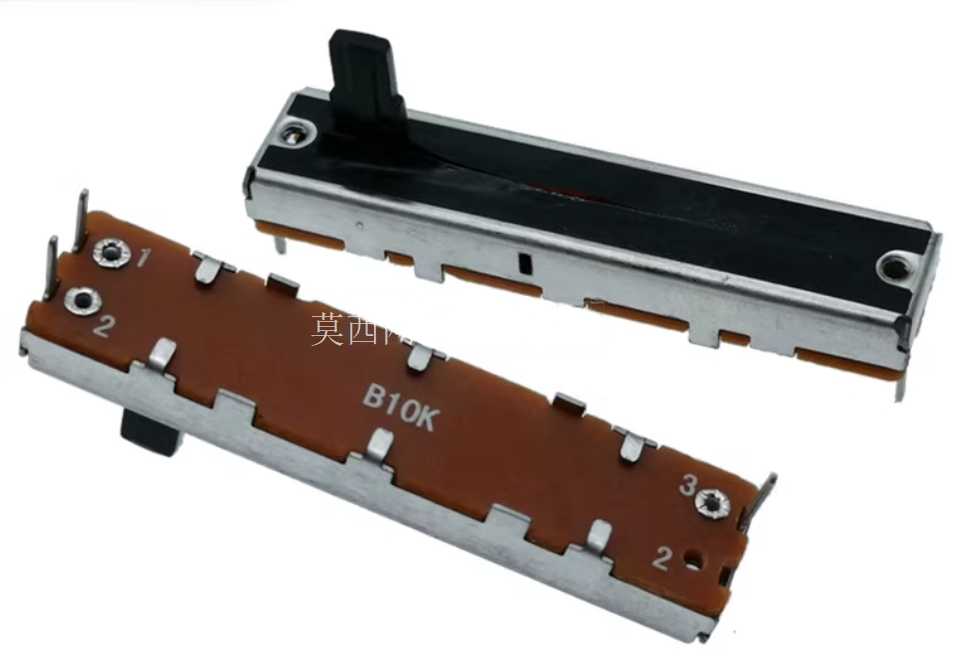

直滑推拉电位器是电子控制领域应用极广的可调电阻类基础元件，这款总长度45mm的直滑结构，在消费电子、工业控制、模拟仿真外设、音频调控设备中都有大量适配场景，区别于旋转式电位器的角度调节逻辑，直滑结构的线性位移操作更符合人对连续参数的直觉控制习惯，比如音频混音台的通道推子、飞行模拟外设的油门与舵量控制、工业操作台的参数线性调节、小型家电的功率档位平滑调整，都能见到这类结构的身影。

从实际使用的功能逻辑来看，这款电位器通过滑柄沿基座长度方向的线性位移，改变内部碳膜或导电塑料轨上的电刷接触位置，实现输出电阻值的连续线性变化，最终将机械位移量转化为可被电路采集的电信号变化，推拉式的操作结构允许操作者通过指尖直接施力完成参数调整，相比旋转电位器，直滑结构的调节行程与参数变化的对应关系更直观，操作者可以通过滑柄的当前位置快速判断当前参数所处区间，不需要额外的刻度标识辅助判断，在需要快速调整参数到目标区间的操作场景下，操作效率远高于旋转结构。

在结构设计层面，这款电位器的基座采用长条形槽式结构，基座两端预留的安装孔位用于将整个元件固定在设备面板或PCB板上，槽体内部集成了电阻轨、电刷组件以及滑柄的导向结构，滑柄从基座槽体的上方伸出，穿过设备面板的长条形开孔供操作者操作，导向结构的设计需要保证滑柄在整个45mm行程内移动顺滑无卡滞，同时限制滑柄的横向晃动量，避免电刷与电阻轨接触不良导致的信号跳变问题。基座底部的引脚用于电路焊接，引脚的排布间距符合常规PCB板的焊盘设计规范，能够直接适配波峰焊或手工焊接的工艺要求，不需要额外定制转接板。

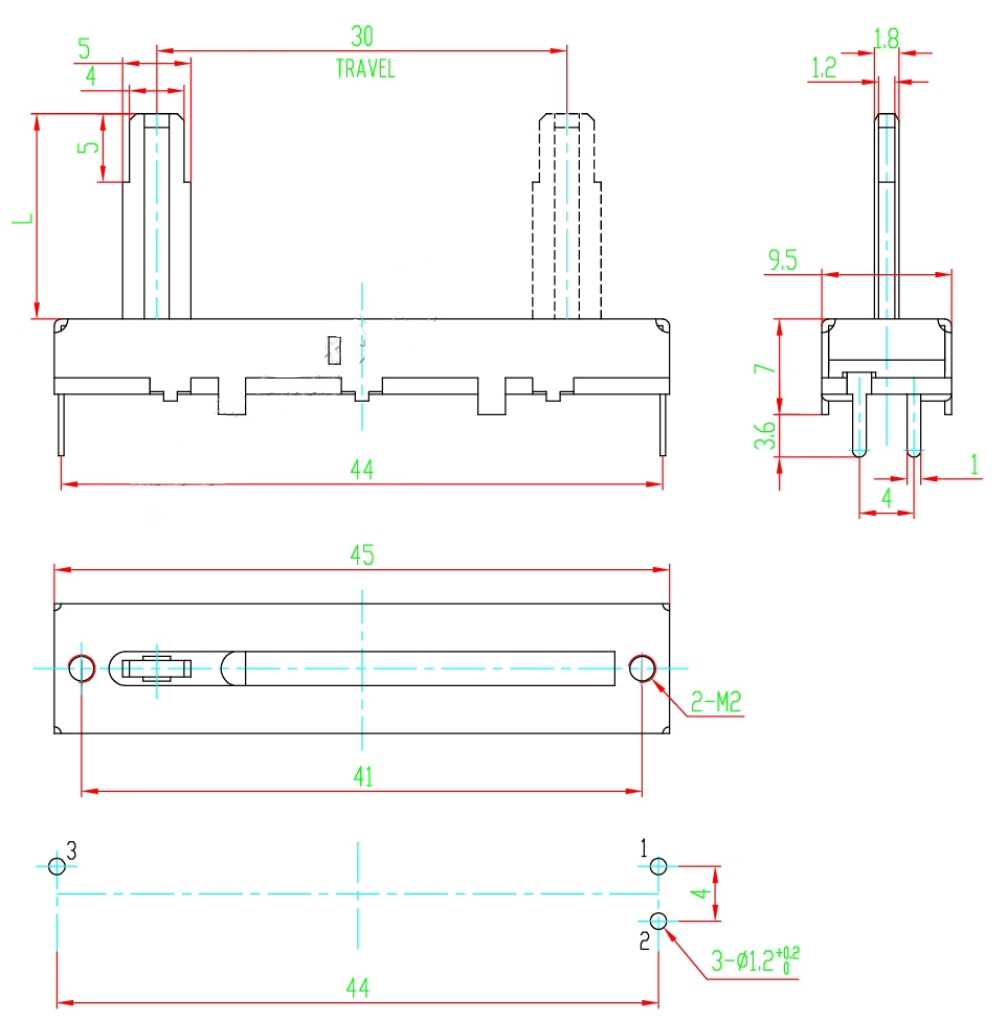

外形尺寸与安装边界方面，这款电位器总长度为45mm，对应的有效调节行程略小于总长度，两端预留的死区位置对应电阻值的最小与最大端点，安装时需要在设备面板上开设对应长度的导向槽，槽宽需要匹配滑柄的截面尺寸，预留0.1-0.2mm的间隙保证滑柄移动顺畅，同时避免间隙过大导致的灰尘进入元件内部。基座的安装孔中心距需要在结构设计时提前匹配，固定时可以采用螺丝锁紧或者卡扣卡接的方式，根据不同设备的装配需求选择对应的固定方案，滑柄的伸出高度可以根据面板的厚度进行适配，保证滑柄顶端高出面板表面3-5mm，方便操作者指尖施力推动。

在实际选型适配过程中，这类直滑电位器需要根据使用场景的调节精度要求、操作频率、环境防护等级选择对应的内部电阻轨材质，比如消费级音频设备可以采用碳膜轨控制成本，工业控制场景则需要选择导电塑料轨提升耐磨寿命与调节线性度，模拟仿真外设这类需要频繁操作的场景，还需要在滑柄与导向槽之间增加自润滑衬套，降低长期操作带来的磨损量，避免使用一段时间后出现滑柄松动、调节阻尼变化的问题。结构设计时还需要考虑滑柄的限位结构，在行程两端设置软质限位缓冲，避免操作者用力过大推到端点时对内部电刷造成冲击损伤，延长元件的整体使用寿命。

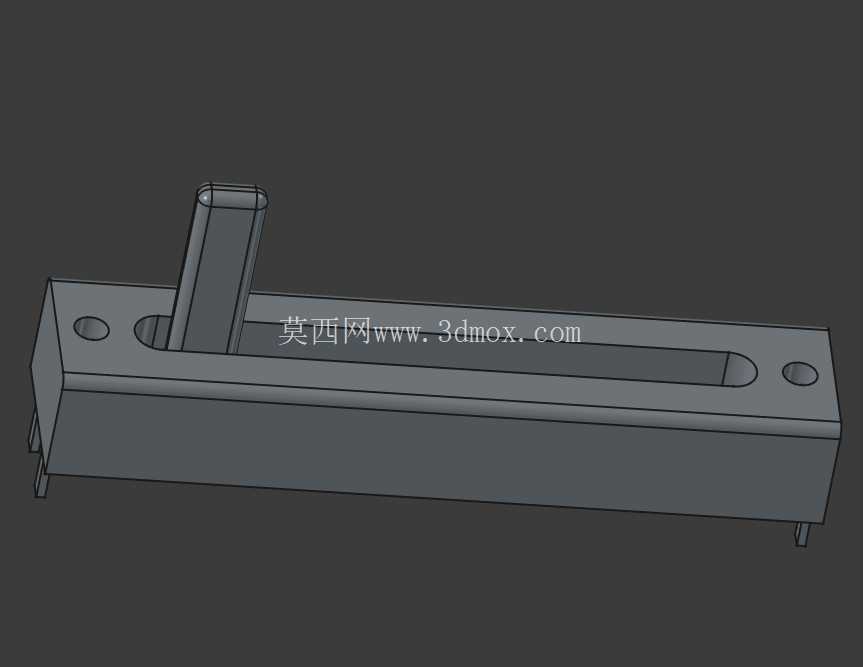

从三维建模的角度来看，这类标准电子元器件的建模需要重点保证安装尺寸的准确性，包括安装孔位的坐标、引脚的尺寸与位置、滑柄的行程范围、各部分的配合间隙，因为这类元件最终会被装配到整体设备的结构中，如果安装尺寸出现偏差，会导致实际生产时无法完成装配，或者滑柄移动时与面板开孔发生干涉。建模时可以先绘制基座的主体轮廓，再依次添加内部的导向槽、电阻轨安装位、电刷组件、滑柄结构、底部引脚，最后完成两端安装孔的特征，装配验证时需要模拟滑柄在整个行程内的移动过程，检查是否存在结构干涉，确认各部分的配合间隙符合设计要求。
