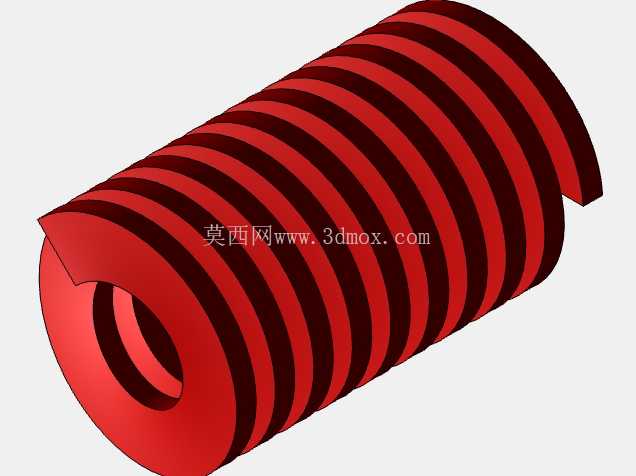

长度30红色矩形截面模具压缩弹簧

这款长度30的矩形截面压缩弹簧，是冲压、压铸类模具开模合模动作里的核心弹性复位元件，日常在中小型连续冲压模、铝合金压铸模具的卸料板复位、侧抽芯辅助回位场景里应用极广，很多做消费电子五金冲压件、小型压铸件的模具，在卸料机构行程不大、安装空间紧凑的工位，都会优先选用这类短规格矩形截面弹簧。

从实际使用的功能特性来看，区别于普通圆形截面弹簧，这款矩形截面的弹簧在相同安装外径下，能提供更大的承载刚度，同等压缩量下输出的复位力更稳定，不会出现普通圆线弹簧在大压缩比下的力值陡增问题，适配模具高频次开合的工况，长期反复压缩后残余变形量更小，能有效减少模具卸料板卡滞、复位不到位导致的产品压伤、脱模不顺问题。在模具的实际装配场景里，这类弹簧通常是配套等高套筒、内导柱安装，弹簧内孔要套在导柱或者卸料螺钉上，避免压缩过程中出现侧向挠曲，所以设计时弹簧的内径和配套导柱的外径间隙控制在0.5-1mm之间，外径和安装沉孔的间隙留1-1.5mm，防止弹簧压缩膨胀后和孔壁摩擦磨损。

这款弹簧的自由长度为30，在模具设计选型时，预压缩量通常取自由长度的10%-15%，也就是3-4.5mm，保证合模初始状态下弹簧就有足够的预紧力压住卸料板，最大工作压缩量不超过自由长度的30%，也就是9mm，避免超过材料的弹性极限导致弹簧永久失效。安装边界上，弹簧的端面做了平整的磨平处理，磨平角度不小于270度，端面和弹簧轴线的垂直度控制在0.2mm以内，保证安装后弹簧受力均匀，不会出现偏载导致的早期断裂。弹簧的截面为扁矩形，材料选用常见的65Mn或者合金弹簧钢，表面做红色涂装，这也是行业里重载荷模具弹簧的通用色标，方便现场装配时快速识别载荷等级，避免和轻载荷的蓝色、黄色弹簧混装导致的力值匹配错误。

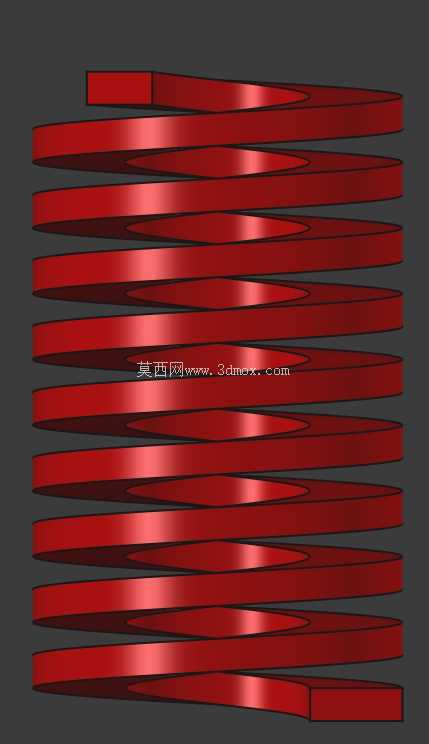

从设计思路上来说，这类短规格弹簧主要是针对模具里小行程的复位需求设计，很多小型模具的卸料板行程只有5-8mm，如果选用更长的弹簧就需要额外加深弹簧安装沉孔，会削弱模板的结构强度，选用30长度的这款弹簧，刚好能匹配小行程的需求，不需要对模板做过多的减薄处理，能保证模板的刚性。在三维建模过程中，弹簧的螺旋升角按照实际加工参数设定，每一圈的节距均匀，端面的并圈部分和有效圈部分过渡平滑，没有突变的棱角，还原真实弹簧的结构特征，方便设计人员在装配时做干涉检查，模拟弹簧压缩过程中的外形变化，确认在最大压缩量下弹簧不会和周边的螺钉、导柱、镶件发生干涉。

实际生产中，这类弹簧的失效大多是因为预压量过大、偏载安装或者长期超行程使用，所以在选型时除了确认长度和外径，还要核算每个工位需要的总复位力，按照单根弹簧的额定载荷计算需要的弹簧数量，保证卸料板受力均匀，避免局部受力过大导致弹簧断裂。在压铸模具里使用时，还要注意弹簧的安装位置要远离浇口套的高温区域，或者加装隔热垫圈，避免弹簧长期处于高温环境下材料退火，导致弹力下降。
