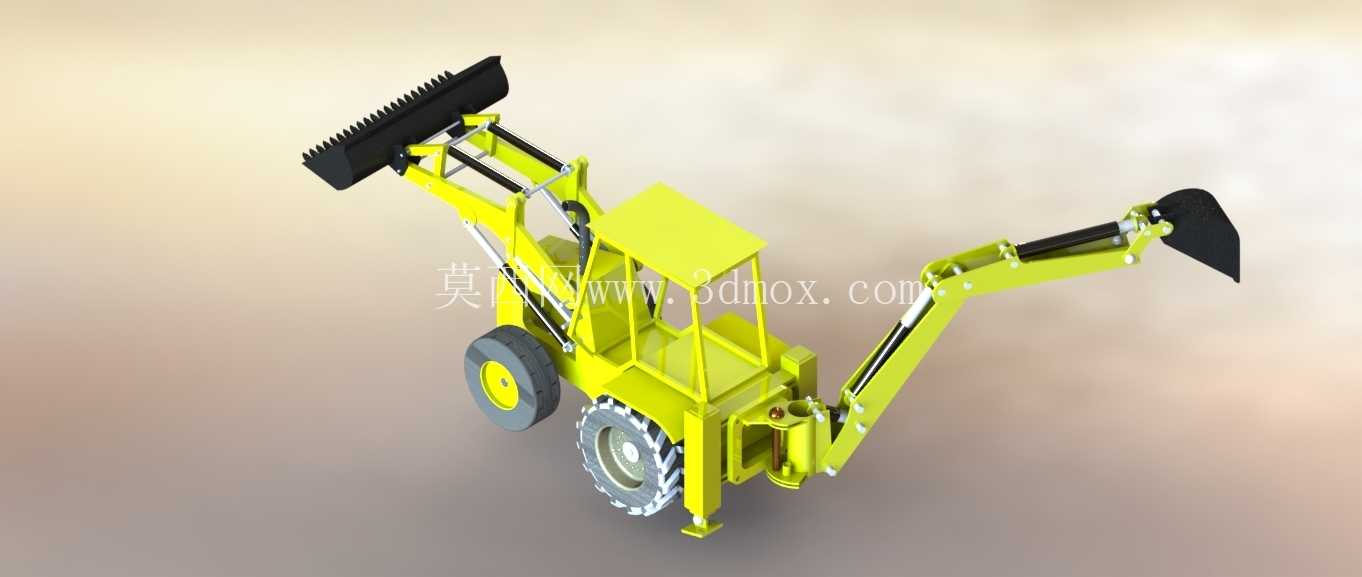

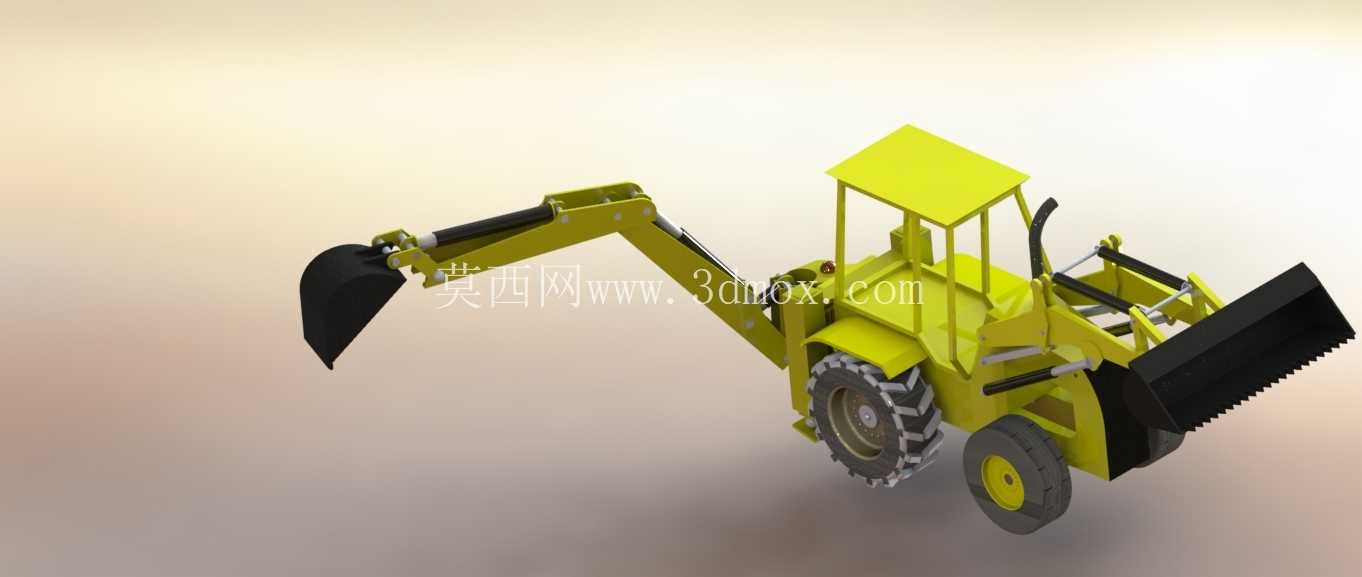

JCB挖掘装载机整机结构三维设计

　　本次呈现的挖掘装载机三维结构设计，对应工程领域常说的“两头忙”设备，这类设备在小型市政施工、村镇基建、厂区运维、农田水利改造场景中应用极广，前端装载端可完成散料铲运、场地平整、物料堆垛作业，后端挖掘端可完成管沟开挖、基坑掏挖、硬质物料破碎作业，单台设备可覆盖多类小型工程的作业需求，无需频繁切换作业设备，适配狭窄场地的转场与作业需求。从结构设计逻辑来看，整机采用轮式行走底盘布局，兼顾公路转场的行驶速度与非硬化场地的通过性，驾驶室设置在整机中部靠上位置，保证操作人员对前后两端作业装置的视野覆盖，避免作业过程中出现视觉盲区。

　　前端装载臂采用双摇臂铰接结构，摇臂与铲斗的铰接点位置经过受力优化，保证铲斗举升过程中的收斗角度稳定，避免散料在举升过程中洒落，装载端的液压管路沿摇臂内侧排布，减少作业过程中碎石、硬物磕碰管路的风险。后端挖掘臂采用多节臂铰接设计，可实现大范围内的挖掘半径与挖掘深度调节，臂架截面采用箱型焊接结构，在保证结构强度的前提下控制臂架自重，减少整机配重的负载压力，挖斗与斗杆的连接部位设置可更换的耐磨衬套，降低长期作业后的磨损维护成本。

　　行走系统采用大花纹越野轮胎搭配轮边减速结构，轮胎接地比压经过匹配计算，适配松软沙土、泥泞场地的作业需求，避免作业过程中出现陷车问题，前后桥均设置差速锁结构，在单侧车轮打滑时可锁止差速器，保证动力输出到附着条件良好的车轮。整机的液压系统采用分路供油设计，装载回路与挖掘回路设置独立的控制阀组，避免两类作业同时操作时出现流量干涉，液压油箱设置在整机后侧配重位置，兼顾液压油散热与整机前后重量平衡，减少作业过程中的整机翘头风险。

　　从安装边界尺寸来看，整机宽度控制在2米以内，长度控制在6米以内，可满足乡村狭窄道路、小区内部巷道的通行需求，挖掘端最大挖掘深度可覆盖常规市政管线埋设的深度要求，装载端最大举升高度可满足常见自卸货车的卸料高度要求，无需额外配置登高辅助装置。设计过程中对各铰接点的运动行程做了完整的干涉检查，保证动臂举升、挖斗收放、转向动作全行程内无结构磕碰，各运动部件的安全间隙控制在15mm以上，避免加工装配误差导致的运动卡滞。驾驶室框架采用防滚架结构设计，在设备发生侧倾时可为操作人员提供足够的生存空间，操作杆件的排布符合人机工程要求，常用操作手柄的布置位置在操作人员坐姿手臂可达范围内，减少长期作业的操作疲劳。整机的配重块布置在挖掘端后侧，在挖掘作业最大外伸距离时可保证整机纵向稳定性，无需额外支腿即可完成常规深度的挖掘作业，仅在超深度挖掘时需要放下支腿辅助稳定，支腿采用可折叠结构，行驶状态下可收至底盘两侧，不额外增加整机宽度。
