JCB铰接背锄挖掘装载设备结构

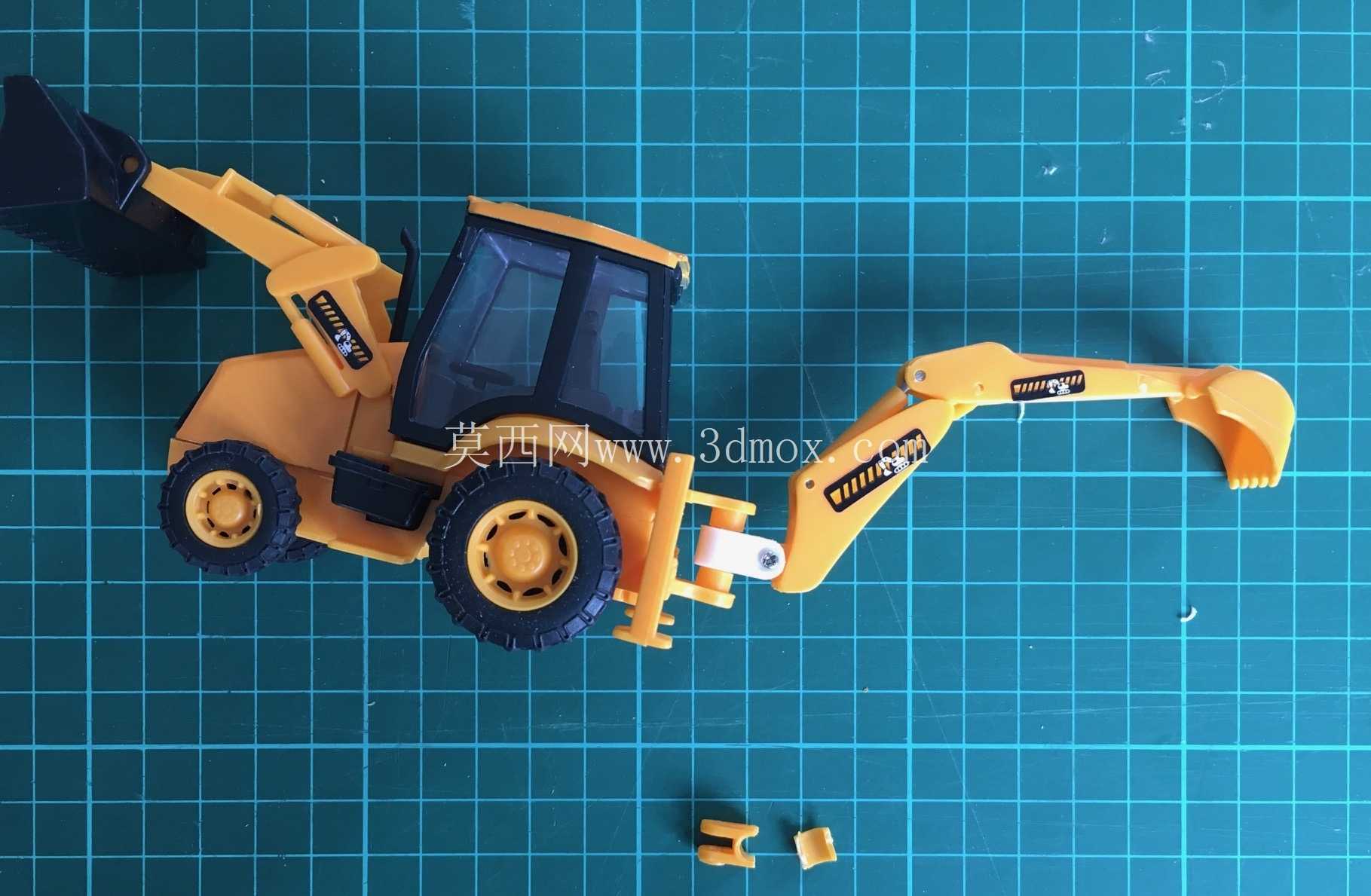

　　在小型土方作业、市政管线施工、厂区零散物料转运场景里，这类兼具前端装载、后端挖掘功能的铰接式设备，一直是灵活作业的核心载体，尤其是狭窄场地内的作业需求，大型履带挖机无法回转展开，普通装载机又不具备挖掘作业能力，这类两头忙结构的设备刚好填补了作业能力的空白。本次梳理的铰接背锄结构，核心聚焦后端挖掘工作装置与主机底盘的铰接连接部位，这部分是整个后端作业臂的受力核心，所有挖掘作业的反力、动臂摆动的扭矩都会通过这个铰接点传递到主机车架上，设计阶段首先要考虑的就是铰接点的载荷分布，常规挖掘作业时，斗齿切入土层的垂直反力、回转卸料时的侧向扭矩，还有破碎作业时的持续冲击载荷，都需要铰接部位的轴套、销轴、连接耳板有足够的强度冗余，不能出现应力集中导致的耳板开裂、销轴变形问题。

　　从结构布局来看，后端挖掘臂的铰接点布置在主机后桥后方的车架延伸段上，这个位置的选择需要兼顾两个核心边界：一是作业时的整机稳定性，挖掘臂最大外伸挖掘时，整机的倾翻力矩要控制在配重可平衡的范围内，铰接点过于靠后会导致运输状态下整机后悬过长，转弯时容易剐蹭周边障碍物，过于靠前则会压缩挖掘臂的收拢空间，导致最小转弯半径变大，影响狭窄场地的通过性；二是铰接点的安装空间要预留足够的维护操作位置，销轴的润滑注油嘴、轴套的密封件更换、磨损后的间隙调整，都需要周边有足够的操作空间，不能出现需要拆解周边大量结构件才能维护铰接点的情况。功能特性上，这个铰接部位不是单纯的固定铰支座，它集成了挖掘臂的左右摆动回转功能，通过对称布置的两个液压油缸驱动，实现后端工作装置相对于主机车架的左右偏转，偏转角度通常控制在左右各90度范围内，这个角度范围刚好覆盖常规侧边挖掘、沟槽修坡的作业需求，不需要频繁移动整机就能调整挖掘位置，在管线铺设作业里，这个摆动功能可以大幅减少设备移位次数，提升沟槽开挖的直线度。

　　设计思路上，铰接部位的连接耳板采用了上下双层板焊接结构，和主机车架的纵梁直接焊接为一体，避免了螺栓连接带来的松动风险，耳板的轴孔位置做了镶套处理，采用耐磨铜基合金轴套，轴套内表面设计有螺旋油槽，润滑脂可以通过注油嘴充满整个配合面，减少销轴转动时的磨损，销轴的轴向固定采用挡板加螺栓的结构，既可以承受轴向窜动的载荷，也方便后期拆解维护。外形尺寸与安装边界方面，铰接点的中心高度距离地面的尺寸，要保证挖掘臂最大下挖深度时，动臂和车架尾部不会发生运动干涉，同时在运输状态下，挖掘臂收拢后，整个后端工作装置的最低点要高于整机的最小离地间隙，避免在非铺装路面行驶时剐蹭地面凸起；铰接点的左右宽度方向，要控制在主机后轮的轮距范围内，避免摆动作业时工作装置和后轮发生碰撞，同时连接耳板的外侧要预留液压油管的布置空间，油管要采用硬管加软管的组合布置，靠近铰接点转动的位置用高压软管，预留足够的摆动余量，避免转动时油管被拉扯、挤压损坏。

　　实际作业过程中，这个铰接部位的受力是动态变化的，当铲斗挖掘硬土层时，载荷是瞬间冲击性的，设计时需要按照最大挖掘力的1.5倍做静强度校核，同时还要考虑长期交变载荷下的疲劳强度，耳板和车架焊接的位置要做圆滑过渡，避免焊接缺陷带来的应力集中，很多现场使用的设备出现铰接部位开裂，大多是焊接时未做坡口处理、焊缝高度不足，或是过渡位置存在直角应力集中导致的。另外，铰接部位的密封设计也很关键，作业现场的泥沙、尘土很容易进入轴套和销轴的配合间隙，加速部件磨损，所以在轴套的两端都设计了双唇口密封圈，既可以阻挡外部泥沙进入，也可以防止内部的润滑脂泄漏，日常维护时只需要按照周期加注润滑脂，就能保证铰接部位的长期可靠运行。
