微型舵机伺服执行构件三维结构

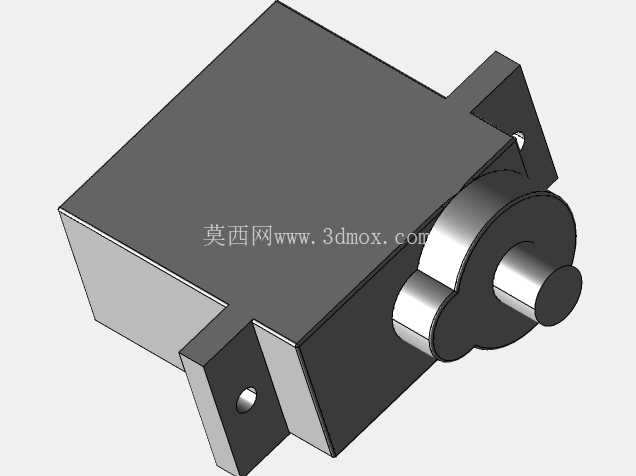

　　在小型自动化执行场景里，这类微型伺服舵机的应用覆盖范围极广，从航模舵面控制、小型机器人关节驱动，到智能门锁锁舌驱动、桌面自动化设备的点位动作执行，都能见到同结构构件的身影。不同于大功率伺服单元，这类微型构件的核心设计逻辑是在极小的安装空间内，实现精准的角度闭环控制，输出足够带动小负载的扭矩，同时兼顾安装的便捷性与运行的稳定性。从结构布局来看，主体采用方形壳体设计，壳体两侧延伸出带安装孔的固定耳，这两个固定耳的孔位间距、孔径大小是安装边界的核心参数，设计时需要匹配安装基座的孔位公差，避免安装时出现应力集中，导致壳体受力开裂。

　　输出轴端采用阶梯轴结构，搭配定位凸台，用来和外接摇臂、执行连杆做周向固定，凸台的偏心结构是为了限制摇臂的转动行程，避免超程运行损坏内部减速齿轮组。设计这类构件时，首先要平衡内部空间的利用率，壳体内需要容纳直流驱动电机、减速齿轮组、角度检测电位器以及控制电路板，方形壳体的内腔尺寸需要给各个组件留出足够的装配间隙，同时还要保证壳体的结构强度，避免在输出轴承受径向负载时出现壳体变形，导致齿轮啮合错位。安装耳的位置设计在壳体对角方向，这种布局可以在最小的外轮廓尺寸下，获得最稳定的固定效果，安装时只需要两颗螺丝就能完成构件的固定，不需要额外设计复杂的安装支架，能大幅降低终端设备的结构设计复杂度。输出轴的伸出长度需要匹配外接执行件的安装厚度，轴端的D型切面是用来传递扭矩的关键结构，设计时要保证切面的平面度公差，避免摇臂安装后出现旷量，影响角度控制精度。从实际使用场景来看，这类微型伺服构件的负载通常不大，更多要求的是响应速度与角度重复定位精度，所以在结构设计时，内部齿轮组的传动间隙需要控制在极小范围内，壳体的定位基准面要和输出轴的轴线保持严格的垂直关系，否则安装后会出现输出轴偏摆，导致执行动作不到位。

　　很多桌面级小型机械臂的关节驱动、智能小车的转向控制、航模的升降舵与方向舵控制，都会选用这类结构的微型伺服构件，因为它的集成度极高，不需要额外搭配驱动电路，只需要给出对应的控制信号就能完成指定角度的转动，能大幅简化整体设备的设计流程。在做整机结构匹配时，除了要关注安装耳的孔位尺寸，还要注意壳体的整体厚度，避免和周边其他构件出现运动干涉，尤其是输出轴带动摇臂转动时，摇臂的转动半径范围内不能有其他结构阻挡，否则会导致舵机堵转，烧坏内部驱动电路。壳体的边角做了小倒角处理，一方面是为了装配时避免划伤操作人员，另一方面也能减少安装时和相邻构件的磕碰，提升装配容错率。

　　输出端的金属轴套结构是为了提升输出轴的径向负载能力，避免塑料壳体直接和输出轴摩擦，长时间运行后出现磨损旷量。这类构件的设计没有冗余的结构，每一处外形特征都是为了满足实际安装与功能需求，固定耳的厚度经过校核，既能承受螺丝锁紧时的压紧力，又不会额外增加整体的重量，对于对重量敏感的航模、小型移动机器人场景来说，重量控制也是设计时的核心考量点之一。在三维建模过程中，需要重点保证安装孔位、输出轴尺寸、固定耳位置这些和装配相关的特征精度，这些尺寸如果出现偏差，会直接导致构件无法正常安装到目标设备上，而壳体表面的倒角、圆角这类工艺特征，在不影响装配的前提下可以根据实际加工工艺做微调，但核心装配边界的尺寸必须严格按照选型要求来设定。很多结构工程师在做小型设备的执行机构选型时，首先会核对这类伺服构件的安装尺寸是否符合现有结构的设计空间，再核对输出扭矩、转动角度范围是否满足动作需求，这类标准化的微型伺服结构经过多年的实际应用验证，结构可靠性已经非常成熟，只需要根据实际使用场景选择对应扭矩参数的型号，就能快速完成执行端的设计，不需要从零开始设计整套伺服驱动结构，能大幅缩短产品的研发周期。
