壁挂式显示器安装固定刹车支撑结构

　　在商用显示、工业监控、办公工位布局等场景中，壁挂式显示设备的安装固定结构直接决定了设备使用的安全性与调节便利性，这套支撑结构针对显示器壁挂安装后的位置锁定需求设计，核心解决常规壁挂支架调整角度后易滑移、承重后出现低头偏移的常见工程问题。从实际应用场景来看，这类结构广泛适配监控室大屏壁挂、工业设备触控显示屏壁挂、办公区多屏工位壁挂、会议室显示终端壁挂等场景，尤其是在需要频繁调整显示俯仰角度、且调整后需要长期保持位置稳定的使用环境中，刹车组件的作用尤为关键——常规无锁止结构的壁挂支架，在长期承重后会因为铰接处的静摩擦力衰减出现显示端下垂，轻则导致显示视角偏移影响观看，重则造成连接螺栓受力不均引发结构失效风险。

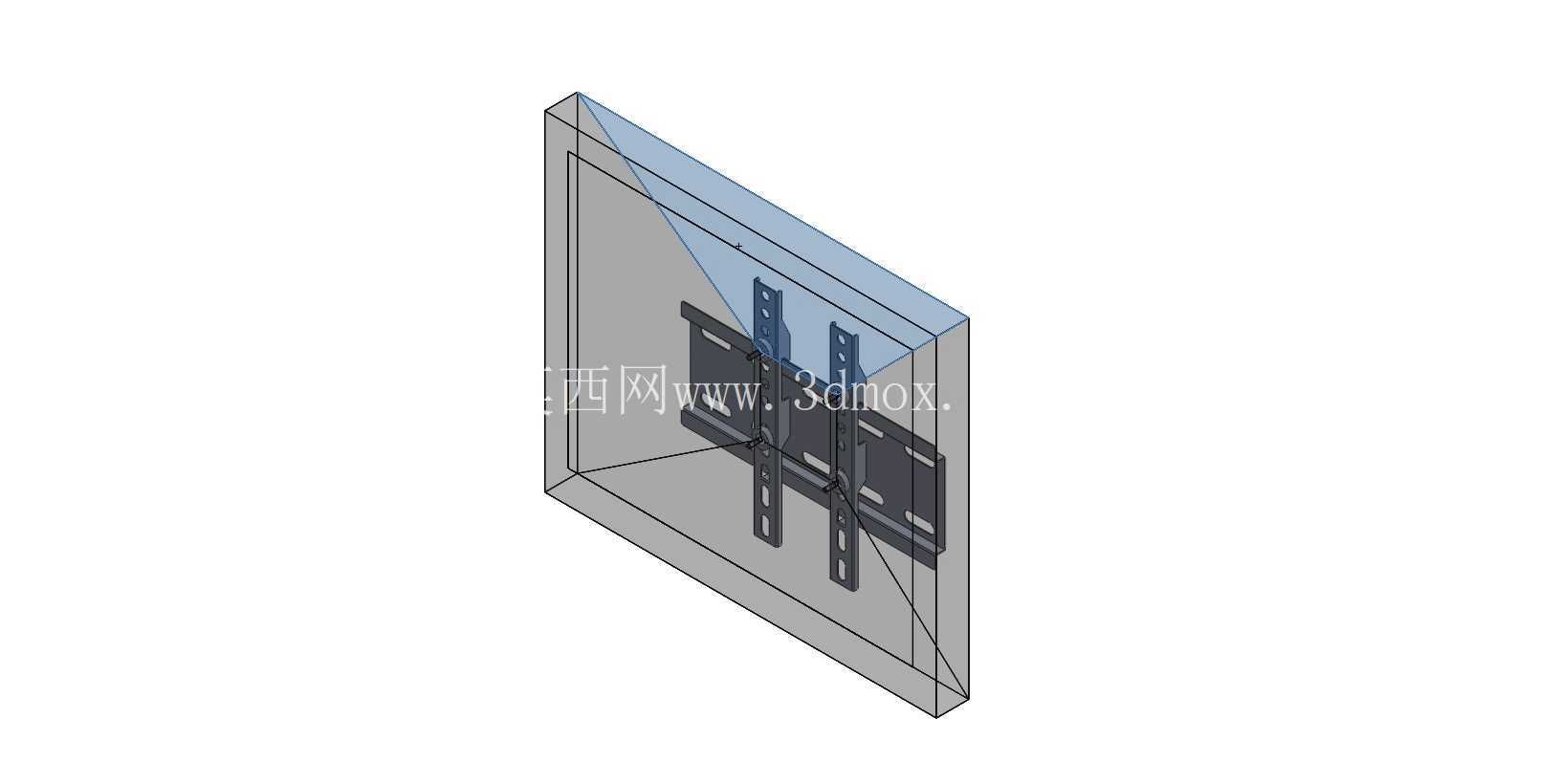

　　这套结构的功能设计围绕安装后的锁止需求展开，主体采用壁挂承载背板与显示端连接挂板的分体式设计，承载背板负责与墙面安装基础连接，预留了对应不同墙面膨胀螺栓安装的孔位阵列，可适配混凝土实心墙、轻钢龙骨石膏板加固墙面、设备机柜侧壁等多种安装基础；显示端连接挂板预留了符合常规显示器VESA安装孔距的固定孔位，可直接匹配绝大多数17-32英寸规格的商用、工业级显示设备，无需额外加工转接板。结构的核心刹车组件设置在两侧的铰接支撑臂位置，采用摩擦片式锁止原理，当调整到目标俯仰角度后，通过铰接处的压紧结构提供足够的静摩擦力矩，抵消显示端自重产生的转动力矩，实现角度位置的稳定锁定，避免长期使用出现角度滑移。

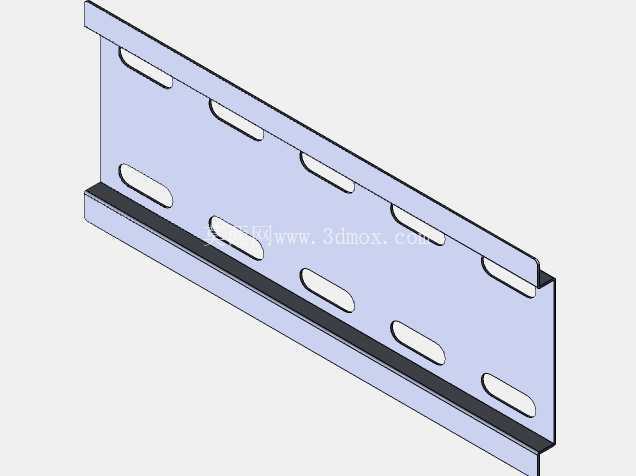

　　从设计思路上看，整套结构优先考虑安装便捷性与受力合理性，承载背板采用薄钢板折弯成型，在保证结构刚性的前提下控制整体重量，背板边缘做了翻边处理，既提升了钣金件的抗变形能力，也避免安装过程中锐边划伤施工人员；两侧支撑臂采用对称式布局，受力传递路径直接，显示端的重量通过两侧挂板、铰接刹车结构、承载背板均匀传递到墙面安装点，避免单侧受力导致的结构变形。安装边界方面，整套结构贴墙安装后的整体厚度控制在合理范围内，不会让显示设备过度突出墙面，节省安装空间；铰接结构的角度调节范围覆盖常规使用的俯仰视角区间，可满足站立操作、坐姿观看、仰角监控等不同使用姿态的视角需求；安装孔位的排布预留了足够的调节余量，施工时可根据现场墙面的布线位置、预埋点位微调安装位置，降低现场施工的对位难度。

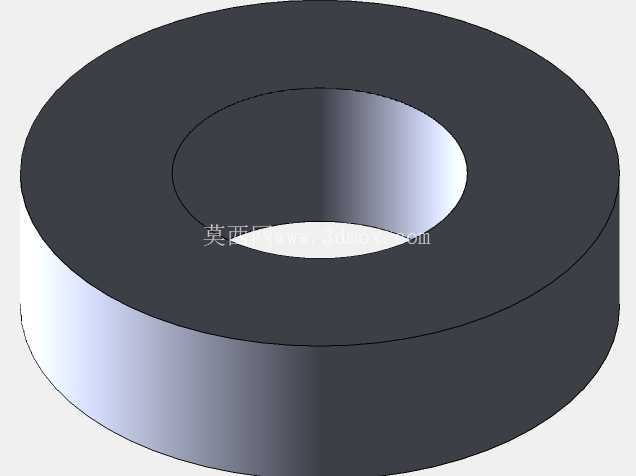

　　结构的所有连接位置都做了防松设计，铰接处的锁紧组件配备了防松垫圈，避免设备长期受振动影响（比如工业车间旁的监控点位、临近设备机房的显示点位）出现锁止力矩衰减；显示端挂板与显示器连接的位置预留了穿线空间，显示器的供电线、信号线可从支架内部的空隙走线，避免线缆外露影响整体整洁度，也防止线缆被结构件挤压造成破损。从实际工程选型的角度来看，这类带刹车锁止的壁挂结构相比普通固定壁挂支架，多了角度调节后的锁止能力，相比无锁止的万向调节支架，长期使用的位置稳定性更强，尤其适合对显示角度固定有明确要求的场景，比如工业设备的操作显示屏，需要固定在操作员最佳观察角度，不能因为设备运行的振动或者长期承重出现角度偏移；监控室的显示大屏，调整到预设视角后需要长期保持位置，避免定期重新调整角度的维护工作。整套结构的三维建模过程中，对钣金件的折弯半径、铰接处的配合间隙都做了符合实际加工工艺的设置，摩擦片的安装位置预留了足够的压缩量，保证锁止时能提供足够的摩擦力，同时不会因为压紧力过大导致角度调整时过于卡顿；所有安装孔的孔径都匹配对应规格的标准紧固件，建模时还原了实际装配的公差配合要求，可直接用于后续的工程出图、样机加工验证。
