桌面便携迷你摇头小风扇结构设计

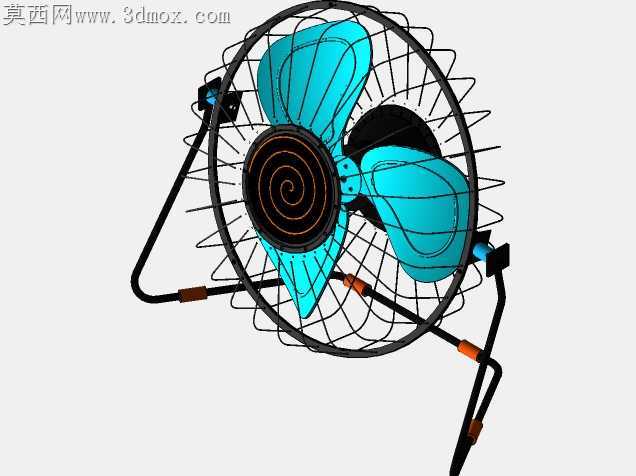

桌面小风扇最容易被忽略的加工痛点，是网罩铁丝与支架连接位置的焊点虚焊问题——日常使用中频繁调整俯仰角度，焊点承受反复弯折应力，不少市售产品用不到三个月就出现网罩松脱、铁丝翘边的情况，甚至有扇叶剐蹭网罩的安全隐患。这款模型在支架与网罩的衔接处做了内嵌式卡扣衬套设计，没有直接把铁丝焊接在支架钢管上，而是在钢管端部预置了带卡槽的尼龙衬套，网罩外圈的加强铁丝卡入衬套卡槽后再做一圈压合固定，既规避了虚焊带来的连接失效风险，也给网罩预留了微小的形变余量，不小心磕碰时衬套能吸收部分冲击力，不会直接把外力传递到焊点位置。扇叶的曲面弧度没有照搬常规台扇的大倾角设计，毕竟迷你风扇的电机扭矩有限，过大的叶片倾角会导致启动电流飙升，低档位运行时容易出现电机堵转发烫的问题。模型里的三片扇叶做了变曲率处理，叶根位置倾角偏大保证进风量，叶尖位置倾角逐步收窄降低风阻，边缘还做了0.8毫米的圆弧导边，切割气流时不会产生尖锐的风噪，近距离放在桌面使用时，不会像廉价小风扇那样吹出的风带着细碎的紊流震得耳膜发涨。俯仰调节的阻尼结构藏在支架两侧的黑色旋钮内部，没有采用常见的螺丝顶紧结构，而是用了带径向凸点的橡胶阻尼圈，旋钮拧紧时阻尼圈被压合在支架转轴上，调整角度时不需要完全拧松旋钮，直接扳动网罩就能停在任意俯仰角度，长期使用也不会因为螺丝磨损出现角度打滑的问题。支架底部的弯角处特意加了橙色的防滑橡胶套，不光是视觉上的撞色点缀，橡胶套表面的细密纹路能增大和桌面的摩擦力，风扇运行产生的微幅振动不会让整机在光滑桌面上慢慢滑移。后网罩中心的螺旋导流槽是容易被忽略的细节，电机运转时产生的热量会顺着导流槽被后方的负压气流带出去，不会积在电机仓里导致过热降速，哪怕连续开八小时以上，电机外壳的温度也能控制在合理区间。网罩的铁丝排布做了疏密渐变设计，靠近扇叶边缘的位置铁丝间距更密，防止手指不小心误触碰到高速转动的叶尖，靠近中心的位置铁丝间距稍大，能减少对气流的阻挡，不会因为网罩过密导致出风量折损太多。
