家用台式摇头送风风扇结构设计

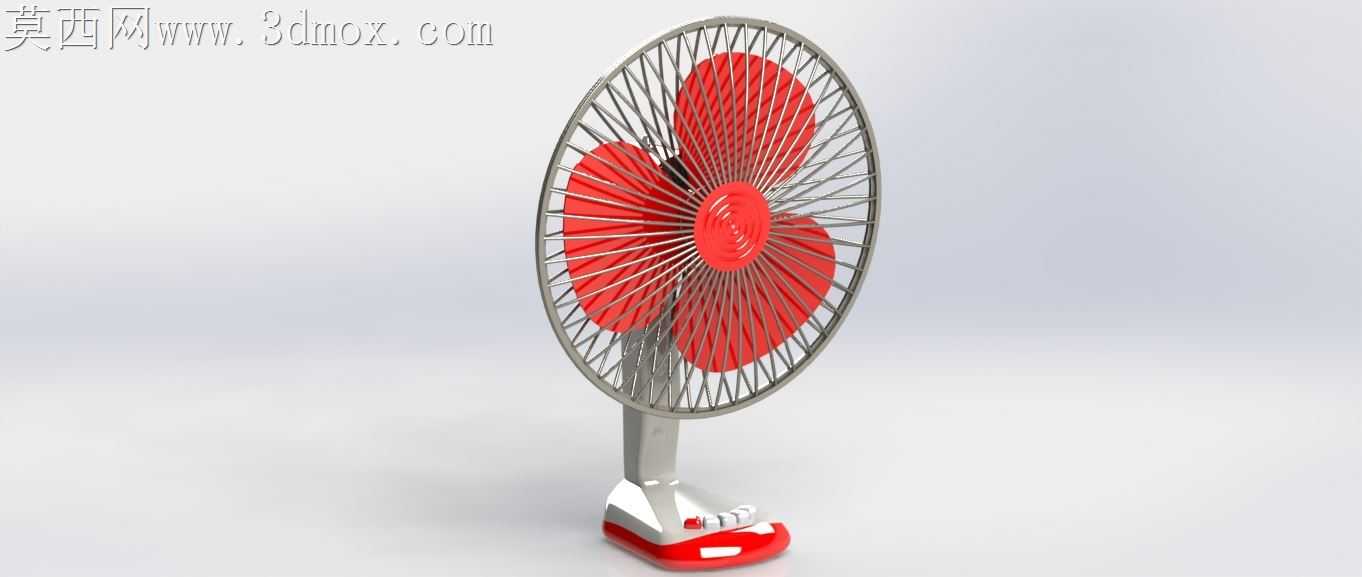

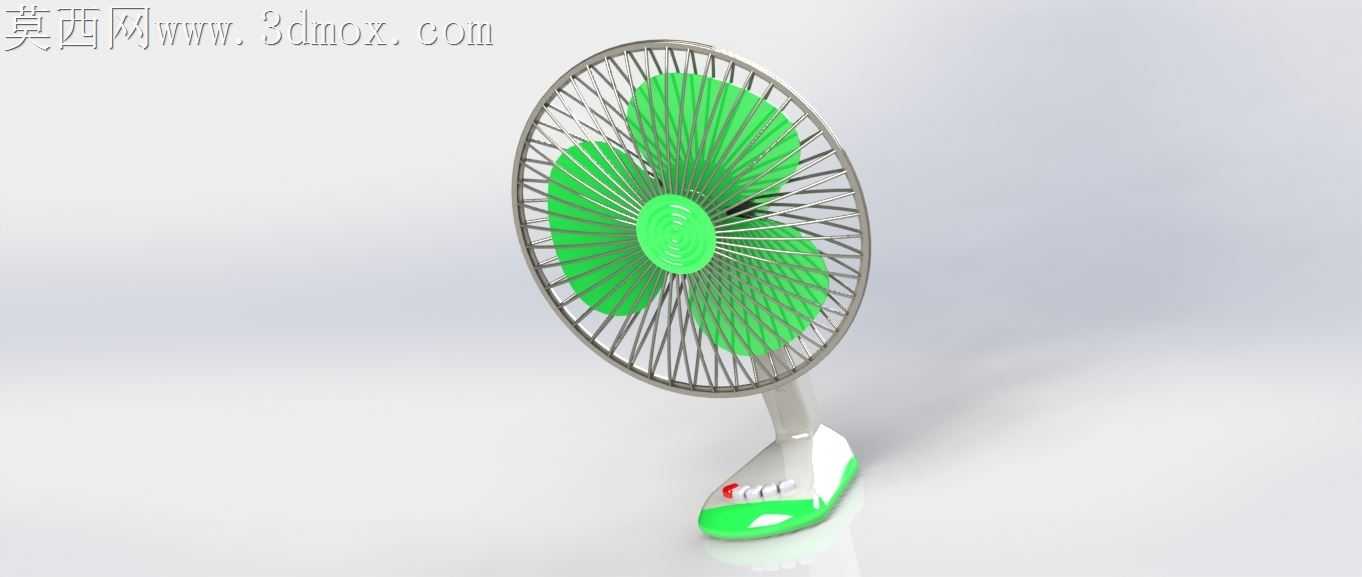

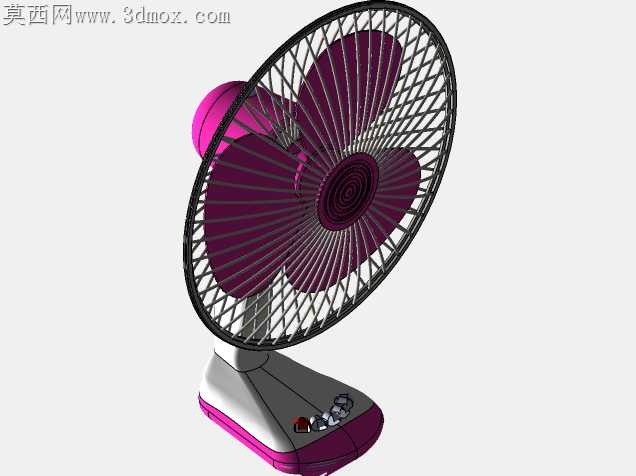

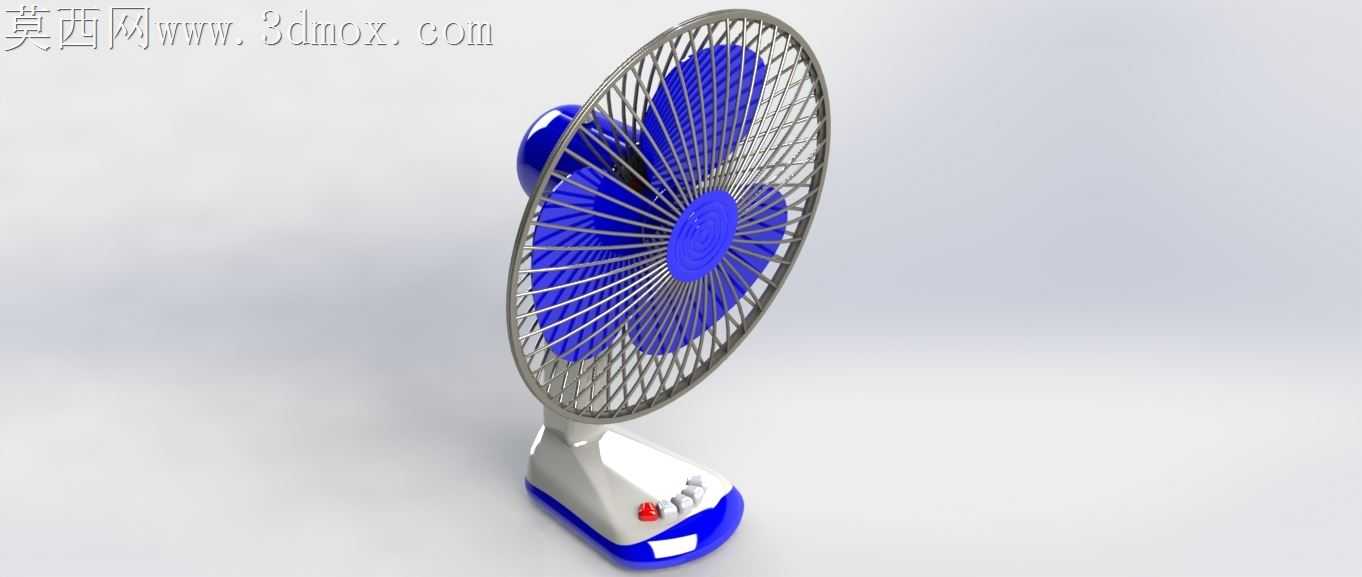

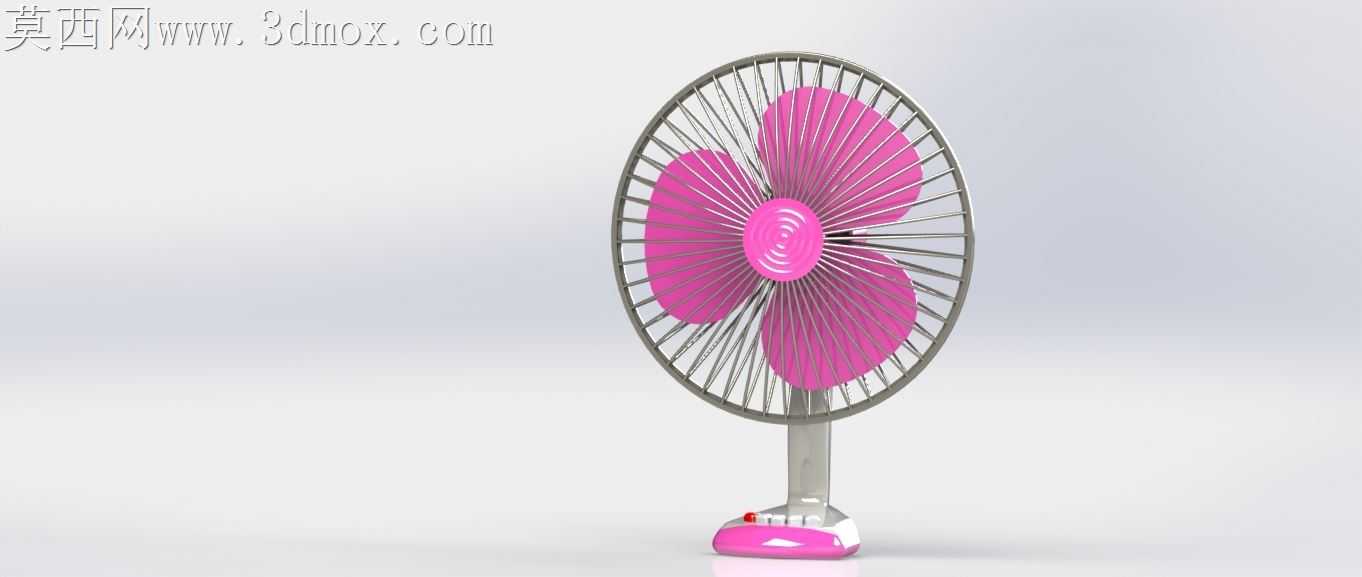

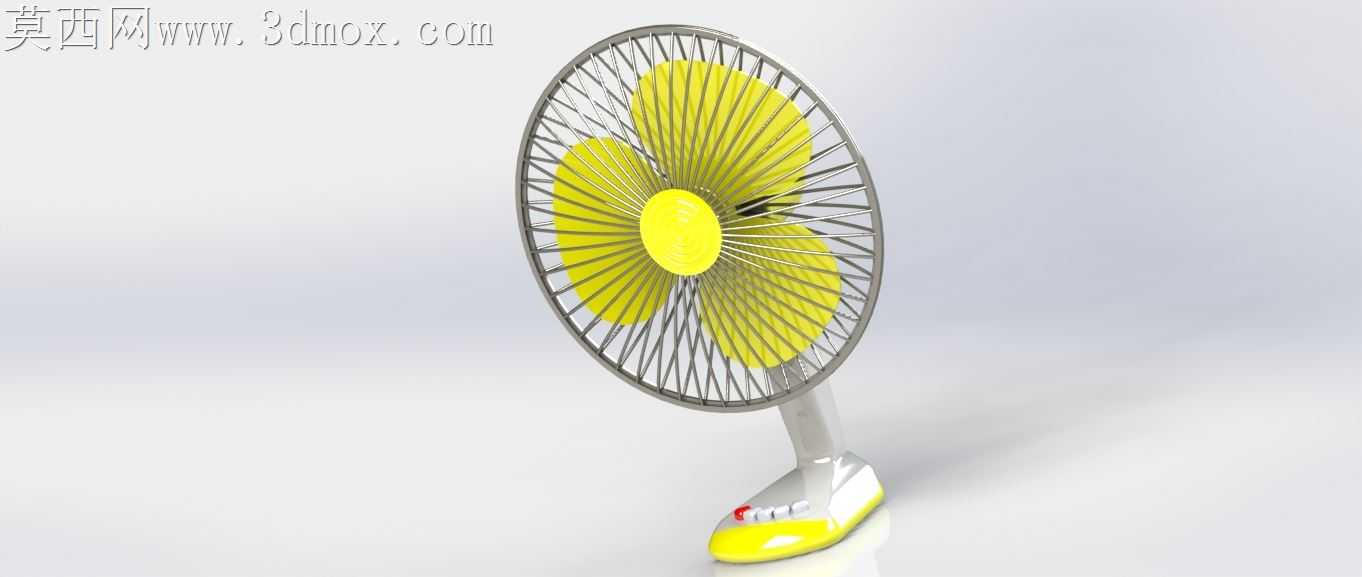

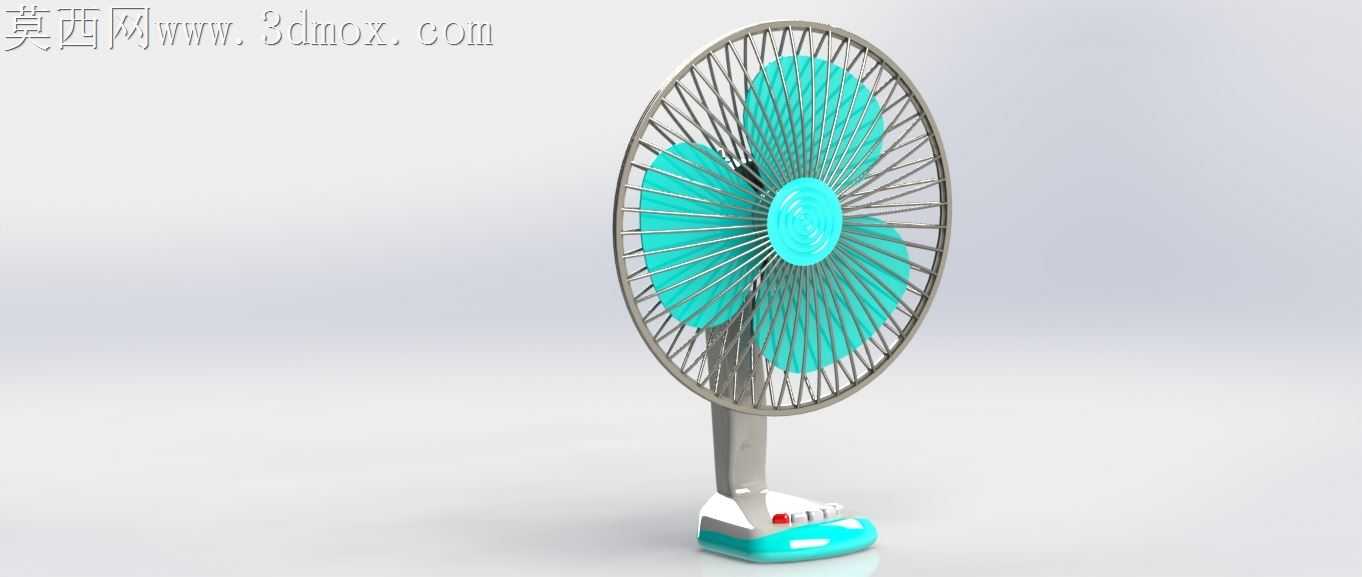

家用台扇日常使用中最容易出现的故障，集中在网罩变形卡扇叶、底座配重不足易倾倒、摇头机构卡涩异响这三类问题，做这款台扇的结构设计时，所有细节都围绕解决这些实际使用痛点展开。扇叶采用三片等距后掠式曲面造型，曲面弧度经过反复调整，每片扇叶的边缘做了1.2mm的圆弧过渡，避免高速转动时边缘切割气流产生尖锐风噪，扇叶与中心转轴的连接座做了六处均匀分布的加强筋，既减少注塑时的缩痕，也能避免长期转动后连接座开裂。前后网罩采用嵌套式卡扣结构，配合底部一颗防松螺丝固定，卡扣的咬合深度设计为3mm，既不会因为卡扣过浅导致网罩受外力碰撞脱落，也不会因为卡扣过深造成拆装清洁时费力，网罩的金属丝采用径向辐射排布，每根丝的直径控制在1.2mm，疏密程度刚好能避免儿童手指伸入触碰扇叶，同时不会过度阻挡气流降低送风效率。支撑立柱与底座的连接部位做了内嵌式金属嵌件，塑料外壳包裹金属连接轴，避免长期摇头转动后塑料轴孔磨损出现旷量，底座内部预留了配重块安装腔，配重块的重心位置偏向后侧，刚好抵消扇头前倾的重量，即使台面有5度以内的倾斜，风扇也不会向前倾倒。底座上的按键采用下沉式设计，按键边缘与面板的间隙控制在0.3mm，既保证按键按动时无卡滞，也能避免灰尘、泼溅的茶水顺着缝隙进入内部电路，摇头机构的传动齿轮采用POM材质，齿轮啮合间隙预留0.15mm的公差，既不会因为间隙过大出现转动晃动感，也不会因为间隙过小在温度变化时出现齿轮咬死的情况。扇头与立柱的连接关节处做了角度限位结构，仰俯角度调节范围控制在-10度到25度之间，避免角度过大时扇头碰到网罩或者拉扯内部电源线，电源线的出口处做了橡胶护线圈，避免长期弯折后线皮破损。所有塑料部件的壁厚都控制在2mm均匀厚度，加强筋的厚度为壁厚的0.6倍，避免注塑成型时出现表面缩水、内部气泡的问题，不同部件的装配止口都做了1度的脱模斜度，方便生产时快速脱模，同时装配后不会出现明显的拼缝。扇叶做动平衡校准的预留结构，在扇叶底部边缘设计了三个可增减配重片的卡槽，生产时可以根据动平衡测试结果快速调整配重，不需要额外粘贴配重块影响外观。
