奥古斯丁燧发枪管锁结构三维复刻

这套管锁结构的三维建模，最初是为了复刻19世纪民用前装燧发手枪的核心击发锁定机构做的结构还原，做这类复古火器结构的逆向建模，最核心的难点不是外形的曲面拟合，而是要把各个运动构件的干涉边界、行程余量完全还原到位，不能只做外观相似的空壳。从实际应用场景来说，这类结构模型一方面可以用于影视道具制作的结构参考，很多历史题材的影视道具需要做可动的仿真火器，不能用真枪结构，就需要这类精准的三维模型来做3D打印或者机加工的生产依据；另一方面也可以用于近代机械发展史的教学演示，管锁式击发结构是从燧发枪到击针枪过渡阶段的典型机械结构，包含了凸轮传动、弹簧储能、锁止定位这些非常经典的机械原理，教学中用可动的三维模型演示，比平面原理图要直观很多。

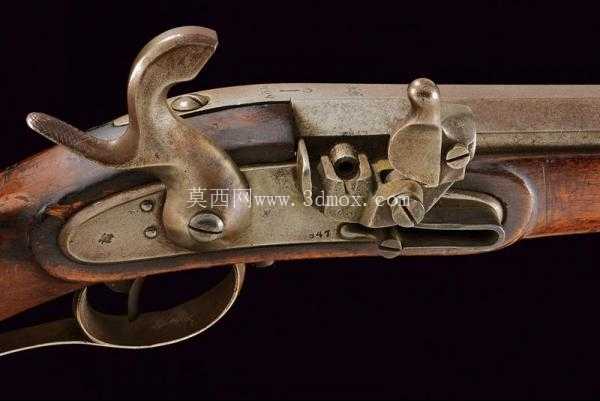

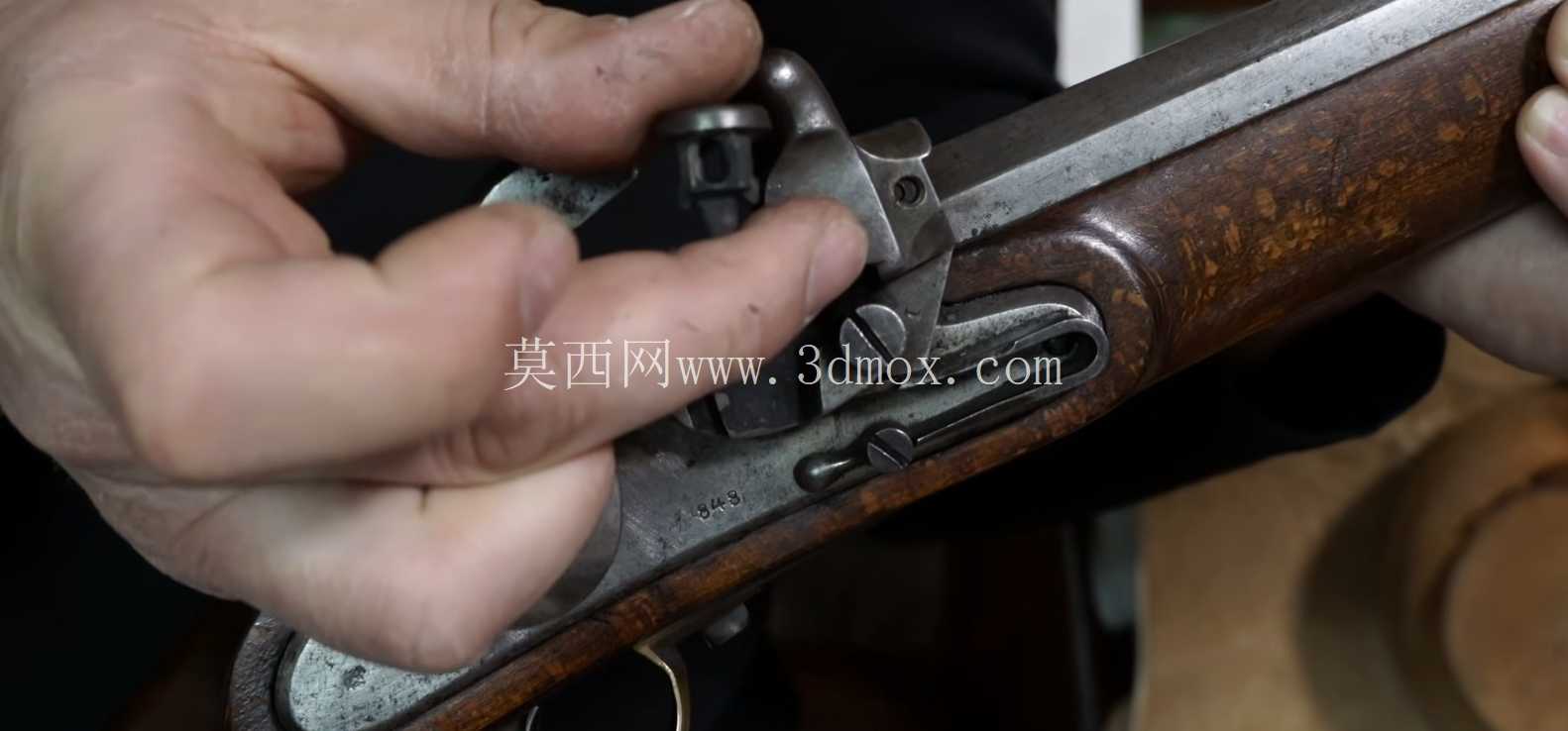

从功能特性来看，这套管锁系统承担了前装手枪待击、保险、击发三个核心动作的全部机械逻辑：待击时，击锤向后扳动到待击位，阻铁会卡入击锤的定位卡槽，同时药池盖自动闭合，保护引药不会洒落或者被风吹走；扣动扳机时，阻铁释放击锤，击锤在簧力作用下向前回转，带动燧石击打药池上的火镰产生火花，同时火镰在撞击力作用下向前翻开，露出药池内的引药，火花引燃引药后通过传火孔引燃枪膛内的发射药完成击发；保险状态下，保险杆会卡在阻铁和击锤之间，阻止阻铁转动，哪怕误触扳机也不会释放击锤，避免走火。整个机构的所有动作都是纯机械联动，没有任何电子元件，每个零件的运动行程都经过了上百年的实际使用优化，冗余量非常小，这也是建模的时候最需要注意的地方——比如击锤的回转角度，差2度就会出现燧石打不到火镰，或者火镰翻开幅度不够挡住火花的问题；阻铁和击锤卡槽的配合角度如果不对，要么会出现待击挂不住滑机，要么会出现扳机力过大扣不动的情况。

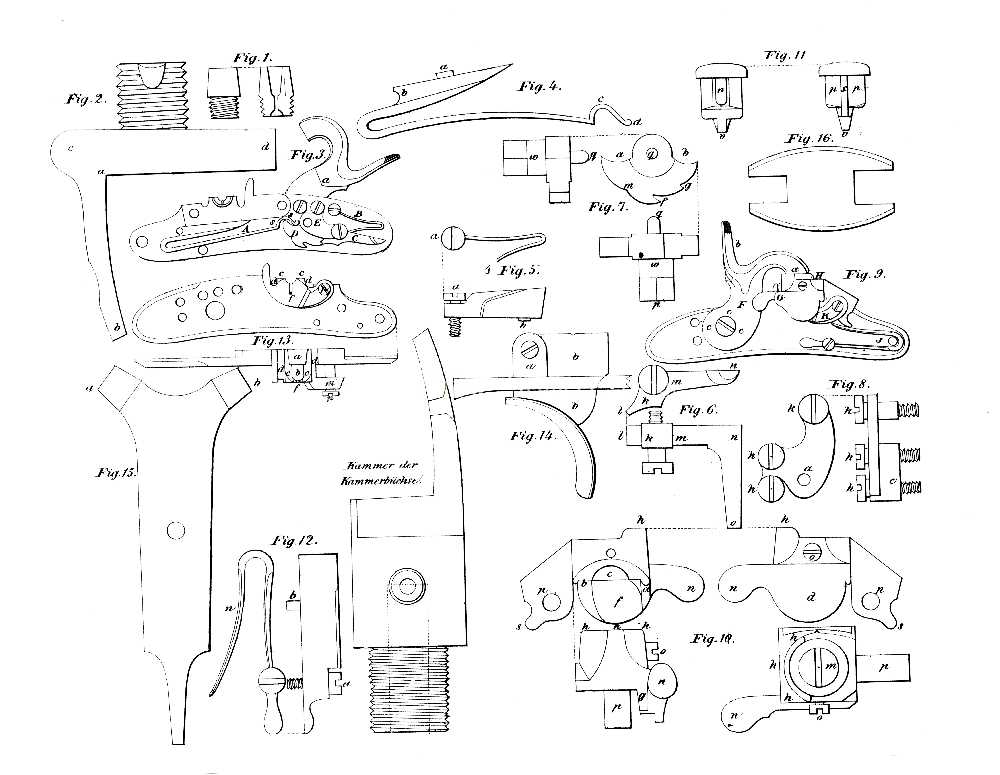

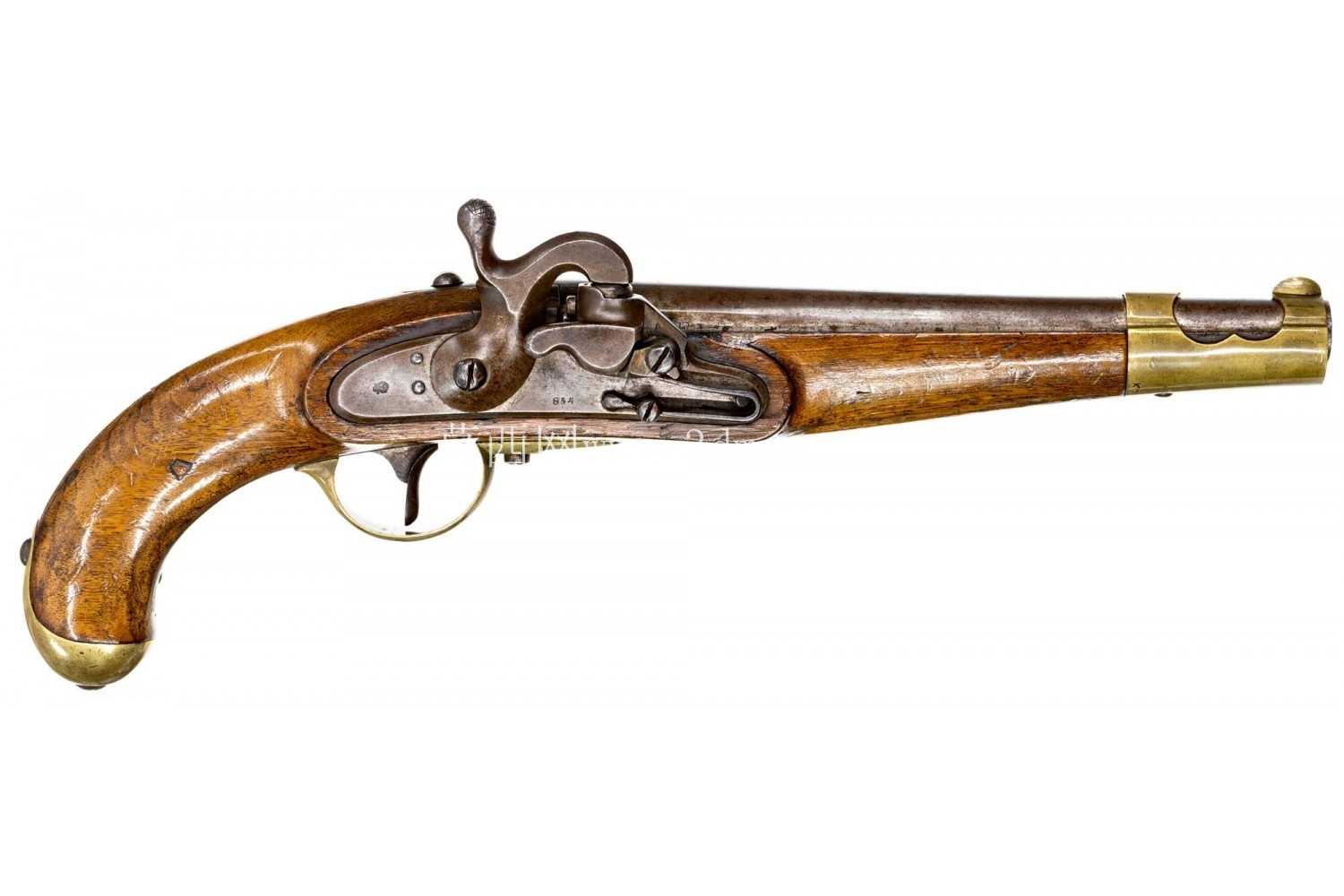

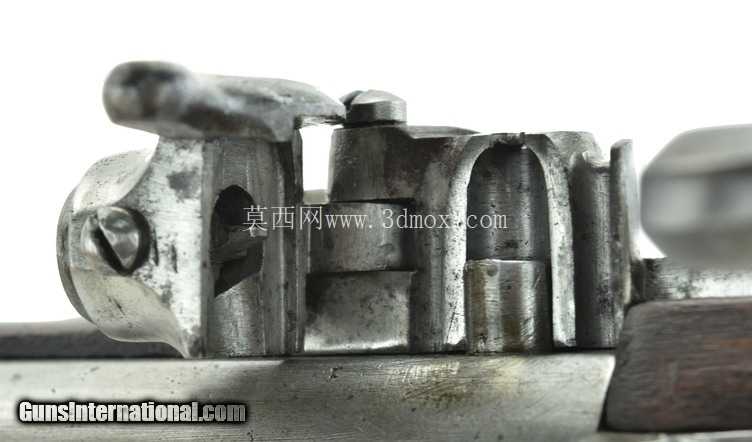

设计思路上，这次建模没有直接扫描现成的古董枪来抄数，而是先拆解了同类型奥古斯丁管锁手枪的20余份实测尺寸图纸，先把核心的运动副参数定下来：首先确定击锤簧的扭力参数对应的击锤回转中心位置，再以此为基准定位阻铁、扳机、火镰、药池盖的转轴位置，所有转轴的同轴度公差控制在0.02mm以内，保证装配后运动顺畅没有卡滞。外形部分的木质枪托曲面是按照人体工程学的握持弧度做的拟合，握把处的曲率半径在35mm到42mm之间渐变，符合成年人手掌自然握持的形态，金属部件的黄铜部分和钢质部分做了明确的材质区分，击锤、扳机、火镰这些承受撞击力的零件是钢质，枪管箍、枪托底盖、药池装饰部分是黄铜材质，符合当时的枪械制造材料选用逻辑。

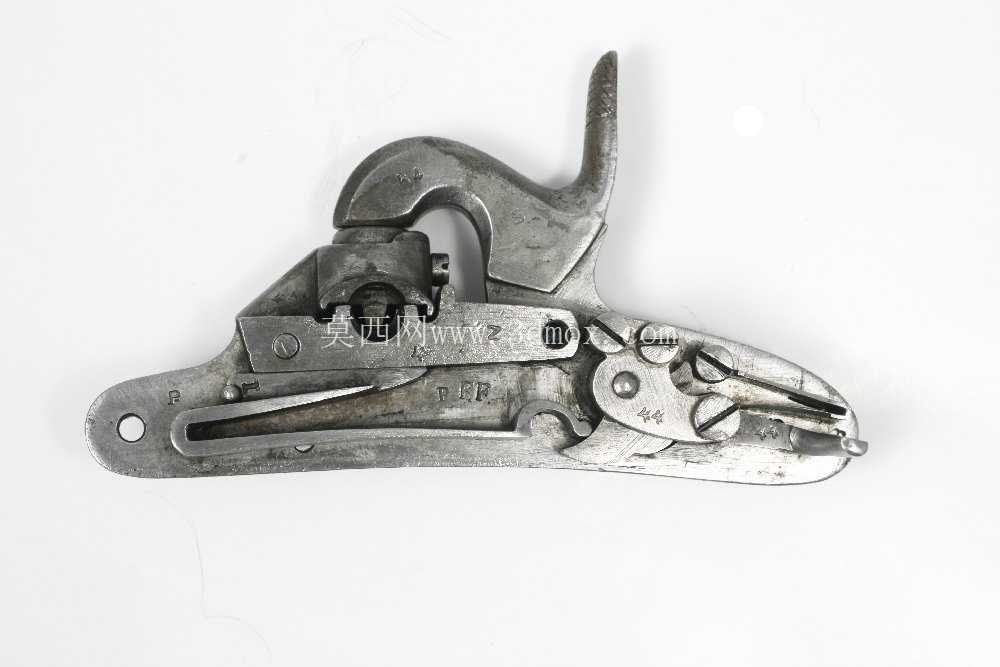

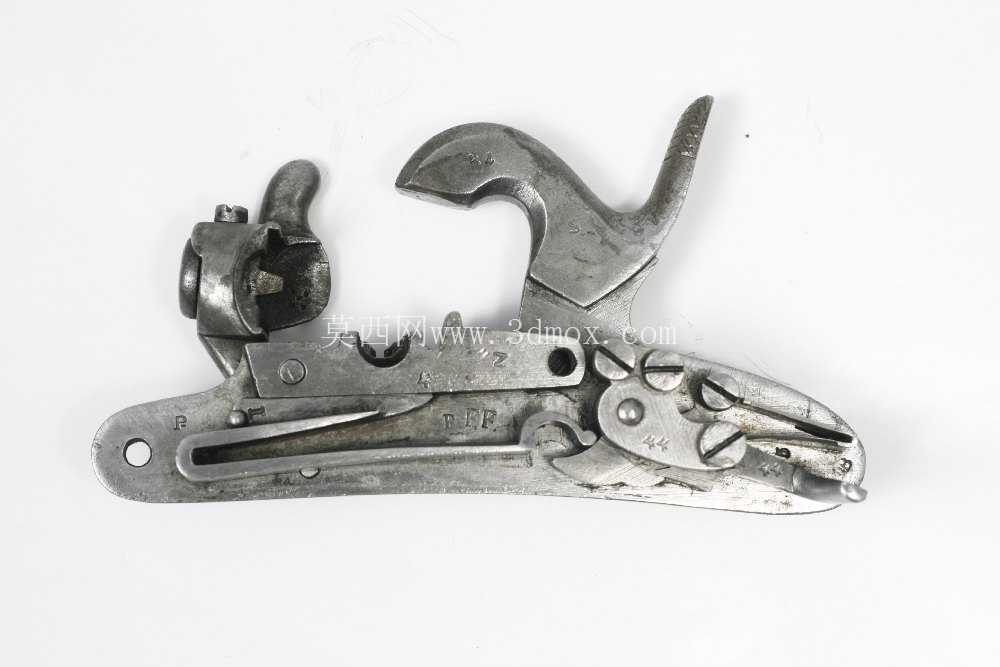

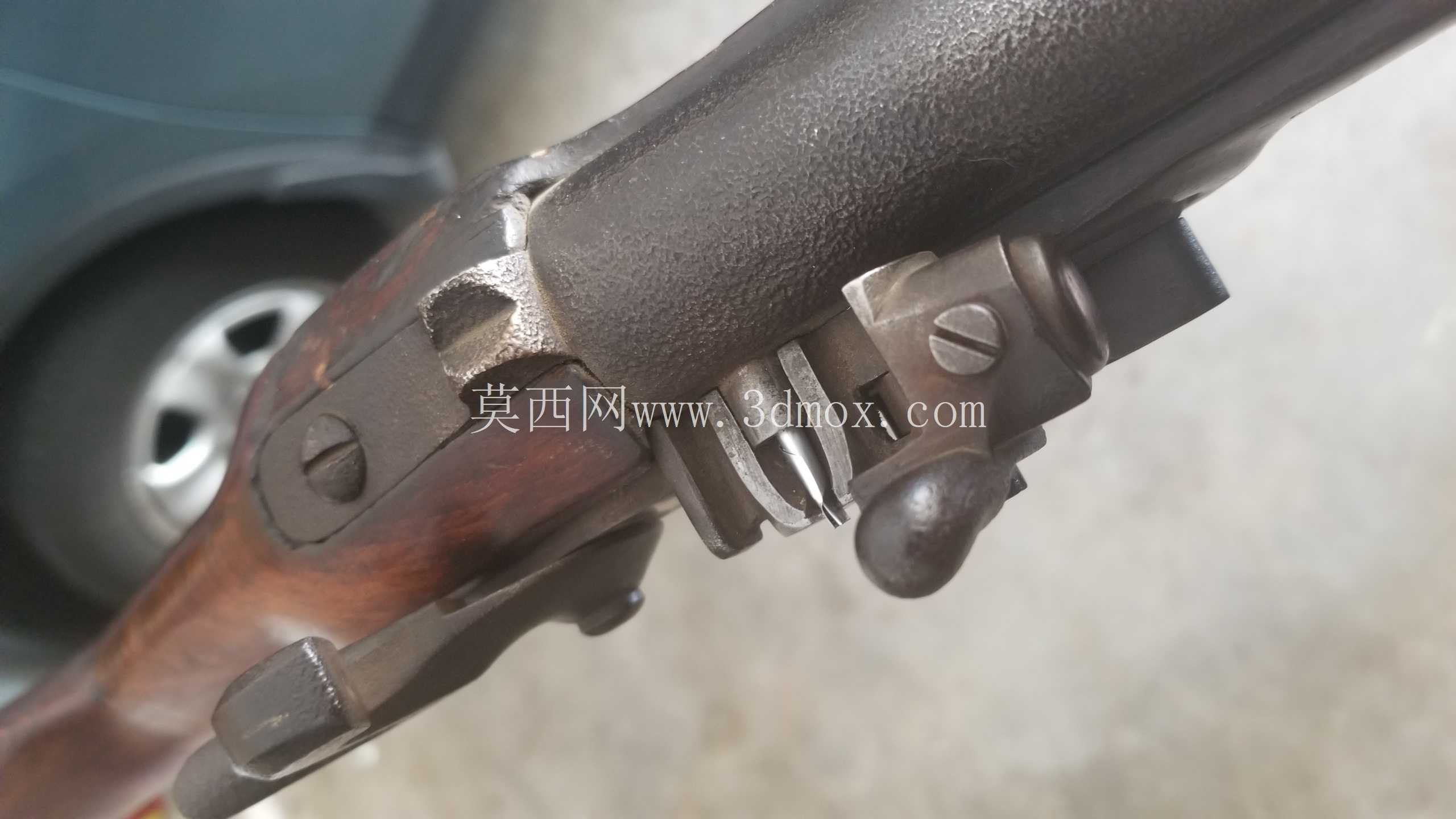

安装边界方面，整个管锁机构的所有外露零件都要嵌入枪托的木质开槽内，锁板的外形尺寸是长112mm、宽38mm、厚6mm，嵌入枪托的深度是5mm，所有转轴的端部都不超出锁板外表面，避免勾挂衣物；枪管和枪托的连接是通过前后两个黄铜枪管箍固定，枪管箍的内径是14mm，对应外径14mm的滑膛枪管，安装时枪管箍和枪托上的定位槽配合间隙控制在0.1mm以内，保证枪管固定后不会出现晃动。整个机构装配完成后，整体宽度不超过55mm，握持时不会有突出的零件硌手，击锤在待击位置时最高点距离枪托上表面28mm，不会影响瞄准视线。做这类复古机械结构的建模，最忌讳的就是只追求外观好看而忽略实际的运动逻辑，很多网上的同类模型看起来外形像，但是实际做运动仿真的时候会出现各种干涉，要么击锤转不动，要么扳机扣到底也碰不到阻铁，这套模型在建模过程中每做一个零件就做一次运动干涉检查，所有配合面的间隙都按照实际机加工的公差要求留了余量，不管是用来做3D打印的实物装配，还是做机构运动的动画演示，都能直接使用，不需要再做额外的结构调整。
