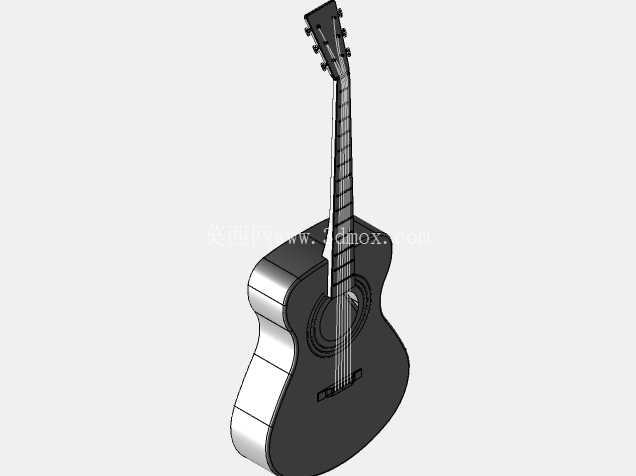

民谣木吉他结构三维数模设计方案

在乐器制造与文创产品开发领域，弦鸣乐器的结构设计一直是兼顾声学性能与外观美学的交叉方向，本次呈现的民谣吉他三维结构数模，完整还原了原声木吉他的全部件装配关系，可直接用于铸造工艺验证、结构手板打样以及教学演示场景。从实际应用场景来看，该数模既可以作为乐器生产企业开模前的结构校验依据，也能作为职业院校机械设计、乐器制造专业的建模教学案例，同时还可为文创周边开发、3D打印定制化吉他配件提供基准参考。

从产品功能特性来看，该模型完整复刻了民谣吉他的核心功能结构：琴头部分预留了弦钮安装位，六个弦轴孔的同轴度、孔位间距严格遵循常规民谣吉他的弦距标准，可直接适配标准规格的封闭式弦钮；琴颈部分做了符合人体工程学的弧度处理，指板位置的品丝安装槽、品记定位点均按照常规21品民谣吉他的参数排布，握持时的虎口贴合弧度经过反复调整，避免了常规建模中容易出现的琴颈过厚或过薄导致的握持不适问题；琴体部分采用经典的D桶型轮廓，面板、背板、侧板的拼接边界做了精准的曲面过渡，音孔位置的加强筋结构、琴桥安装位的预埋补强区域都做了单独的结构拆分，方便后续工艺拆解。

设计思路上，建模过程优先保证各部件的装配干涉校验，所有拼接面都预留了合理的工艺余量，比如琴颈与琴体的插接位置，预留了0.15mm的装配间隙，既可以满足木质部件胶合时的胶层厚度需求，也能适配铸造工艺中脱模斜度的调整要求；琴体内部的音梁结构没有做简化处理，X型主音梁、两个侧音梁以及尾钉补强片的位置都严格对应原声吉他的声学传导路径，保证后续如果做声学仿真时，模型结构能真实反映声音在琴箱内的反射路径。外形尺寸方面，整体长度控制在1040mm左右，琴体最宽处为400mm，琴体厚度为110mm，琴颈在12品位置的宽度为52mm，这些尺寸边界完全符合常规41寸民谣吉他的行业通用标准，安装边界上，琴桥位置的弦钉孔、背带钉安装孔都做了标准化的孔径设计，可直接适配市面上通用规格的吉他配件，不需要二次调整孔位。

从工艺适配角度来看，该模型的曲面拆分完全满足铸造模的开模要求，所有外表面的拔模斜度控制在1.5度到3度之间，没有倒扣结构无法脱模的问题，琴体的曲面分模线沿着侧板与面板、背板的拼接缝设置，分模后上下模的曲面贴合度高，不会出现错模风险；琴颈的钢筋预埋槽在模型中做了单独的腔体设计，腔体直径为9mm，长度从琴头位置延伸到第9品位置，完全适配常规的双向调节钢筋尺寸，不需要后续再做腔体挖除操作。针对不同的生产场景，模型的各部件都做了独立的实体分组，比如如果要做压铸工艺的金属吉他纪念摆件，可以直接隐藏内部音梁结构，保留外轮廓曲面即可快速导出压铸用的模型文件；如果要做木质吉他的生产指导，可以直接导出各部件的二维工程图，标注各拼接面的加工精度要求。

在结构细节处理上，琴头的后仰角度设置为17度，这个角度是经过反复验证的，既能保证琴弦压在弦枕上的压力足够，避免打品问题，也不会因为角度过大导致琴弦张力过高影响手感；指板的弧度采用常规的12英寸曲率，这个曲率兼顾了和弦按压的舒适度与solo演奏时的弦距控制；琴桥的下码位置做了1.5度的倾斜角度，对应琴弦的有效弦长补偿，保证每根弦的音准在高把位不会出现偏差。所有的圆角过渡都做了差异化处理，比如琴体边缘的握持位置做了R8的圆角，避免握持时硌手，而琴颈与琴体连接的位置做了R3的圆角，保证结构强度的同时不会出现应力集中的问题。
