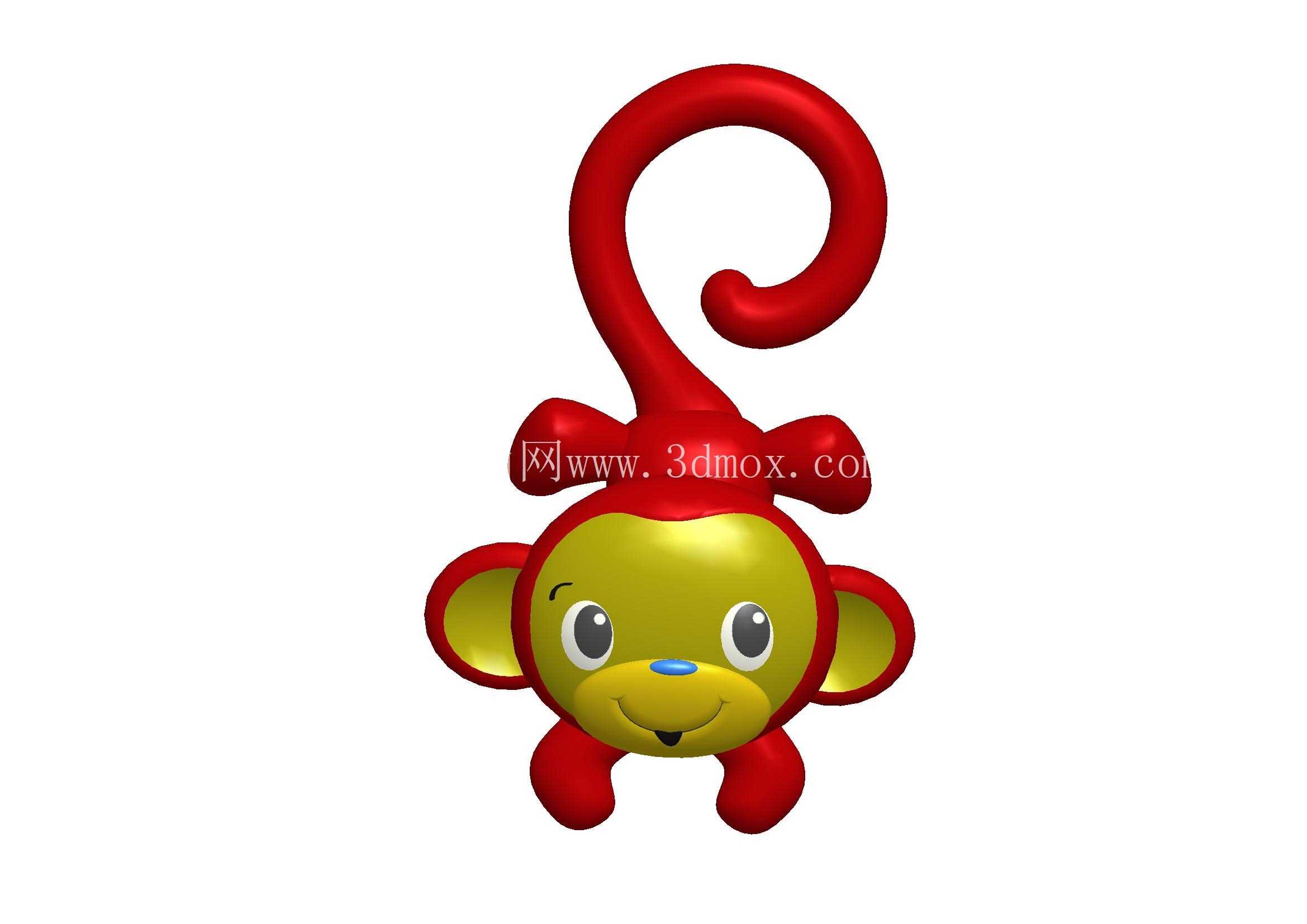

卡通长尾猴子造型注塑玩具结构设计

　　这款卡通长尾猴子造型的玩具结构，最初的设计切入点是面向儿童桌面摆件、盲盒公仔以及幼教周边衍生产品的开发需求，在结构规划阶段首先考虑了注塑量产的脱模可行性，整体采用大圆弧过渡的曲面构型，避免出现尖锐棱角与倒扣结构，减少后续模具加工时的滑块抽芯数量，降低量产阶段的模具维护成本。从外形布局来看，整体构型以圆润的球形头部为视觉核心，头部占整体高度的六成左右，符合低龄受众对萌系造型的视觉偏好，面部区域做了内凹的曲面处理，眼睛、鼻子的凸起结构高度控制在1.5mm以内，既保证造型辨识度，又不会因为凸起过高在运输过程中出现磕碰掉漆的问题。

　　两侧的耳朵采用对称式的薄壳结构，壁厚均匀控制在2mm，与头部主体的连接位置做了R3的圆角过渡，避免注塑成型时出现应力集中导致的连接位断裂问题。四肢部分采用短粗的圆柱构型，末端做圆弧收头，没有额外的细小突出结构，一方面是避免儿童玩耍时出现误吞小零件的安全隐患，另一方面也简化了模具的分型面设计，分型线沿着造型的最大轮廓线布置，后续合模时的飞边可以通过简单的震动研磨去除，不需要额外的人工修边工序。最具辨识度的长尾部分采用螺旋卷曲的构型，卷曲半径从根部到末端逐步收窄，整个尾巴的壁厚保持与主体一致的2mm均匀厚度，螺旋曲面的曲率经过反复调整，保证整个尾巴结构在脱模时可以沿着螺旋轴向顺利脱出，不需要额外设计抽芯机构，同时卷曲的尾巴结构也可以作为整个摆件的辅助支撑点，与底部的两个下肢形成三点支撑结构，提升摆件放置时的稳定性，即使放在倾斜15度的光滑桌面上也不会出现倾倒问题。

　　在结构细节处理上，面部的眼睛区域采用下沉式的凹槽设计，后续量产时可以通过移印工艺完成眼珠图案的印刷，不需要额外装配单独的眼珠零件，减少装配工序的同时也避免了小零件脱落的安全风险；鼻子位置的微小凸起做了高光面处理，与周围的磨砂面部曲面形成质感对比，提升整体造型的精致感。整个模型的曲面构建全部采用G2连续的曲面过渡，没有出现曲面褶皱、曲率突变的问题，导入模流分析软件后可以看到，整个型腔的熔体流动路径均匀，不会出现明显的熔接痕位置，熔接痕恰好可以隐藏在耳朵与头部的连接位置、四肢与躯干的连接位置，不会出现在外观可见的正面区域，减少后续表面处理的工作量。

　　考虑到玩具产品的使用场景，整个结构的所有外边缘都做了R1以上的圆角处理，不存在任何锋利边缘，符合玩具安全标准的相关要求；内部采用均匀的薄壳结构，既可以减少原材料的用量降低单件成本，也可以保证整体结构的韧性，从1.2米高度自由跌落至水泥地面时不会出现壳体碎裂的问题。在安装边界方面，这个造型不需要额外的安装固定结构，依靠自身底部的三个接触点即可稳定放置在平面上，底部的接触平面做了0.2mm的微凸处理，避免放置时因为底面不平出现晃动问题；如果后续需要衍生做钥匙扣挂件类的产品，只需要在尾巴卷曲的末端位置增加一个直径2mm的挂孔结构即可，不需要对整体造型做大幅修改，具备较好的衍生拓展性。整个建模过程中严格遵循了壁厚均匀、过渡顺滑、脱模顺畅的注塑件设计原则，所有的加强筋结构都隐藏在壳体内部，外观面看不到任何加强筋的缩影，保证外观面的完整光洁，后续不管是做纯色注塑还是表面喷涂、移印处理都能获得较好的外观效果。
