轻量木质遥控固定翼航模结构设计

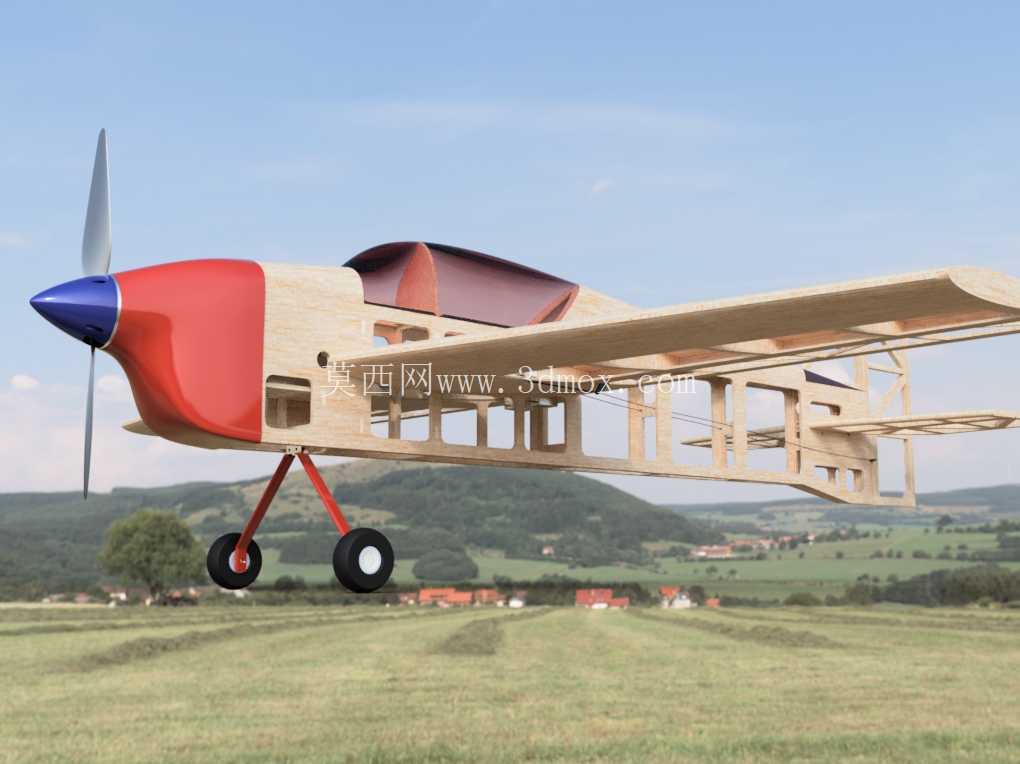

这款固定翼航模的结构设计，核心瞄准户外休闲飞行、航模新手入门练习以及小型航模赛事的F3A组别基础训练场景，整体走轻量化路线，机身主体采用轻木框架式搭建，在保证结构刚度满足飞行受力要求的前提下，尽可能压缩整机自重，降低飞行时的动力负载，同时也能在轻微炸机时通过结构形变吸收冲击能量，减少核心部件的损坏概率。

从功能特性来看，整机的控制舵面走线全部做了近质心布局设计，所有控制连杆、舵机的安装位置都尽可能靠近整机重心点，这样的设计能大幅减小飞行过程中控制线因温度变化产生的热胀冷缩量对舵面中立位置的影响，不用频繁在飞行前调整舵量，对于小尺寸航模来说，这种布局能有效提升飞行操控的精准度，减少不必要的调校工作量。起落架部分采用3D打印连接件搭配碳纤维杆的组合结构，减震部件选用TPU柔性材料打印，既能在降落时缓冲地面冲击，保护机身框架不受硬着陆的冲击力破坏，同时碳纤维杆的高刚度特性也能保证起落架不会在滑跑过程中产生过大形变，避免出现起降跑偏的问题。

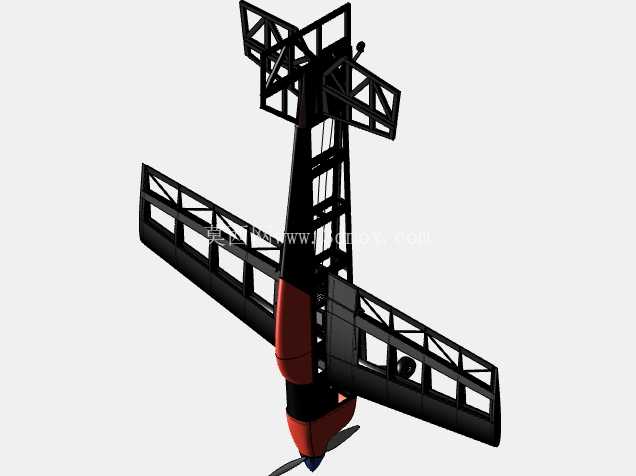

设计思路上参考了成熟固定翼航模的气动布局，对机身隔框的位置、翼梁的安装点位都做了适配调整，机身框架采用镂空式的轻木拼接结构，每个隔框的卡位都做了公差适配，既方便手工组装时的定位粘接，也能在保证机身抗扭刚度的前提下，最大限度去除非受力区域的材料，进一步降低整机重量。机头部分的整流罩采用分段式设计，前端动力安装座预留了标准航模电机的安装孔位，适配常见的外转子无刷电机，安装边界做了统一的孔距设计，不用额外打孔改装就能直接适配市面上多数同级别动力套装。机翼与机身的连接位置做了快拆结构设计，方便日常运输收纳，不用每次携带都粘接固定机翼，减少运输过程中机翼断裂的风险。

安装边界方面，整机的起落架安装孔位对应机身前端的承重隔框，安装时需要保证两侧起落架的高度差控制在0.5mm以内，避免滑跑时出现侧倾；舵机安装位预留了标准9g舵机的安装槽，安装时需要在舵机与木框之间垫薄海绵减震，减少飞行时的震动传递到舵机齿轮，延长舵机使用寿命；机身尾部的尾翼安装座做了角度定位槽，平尾与垂尾的安装角度偏差需要控制在0.3度以内，避免飞行时出现不必要的偏航或者俯仰配平问题。整机的重心设计点位于机翼弦长的三分之一处，组装时可以通过调整电池的安装位置来配平重心，不用额外增加配重块，进一步控制整机重量。

从实际使用场景出发，这款航模的结构强度足够应对日常的休闲飞行，以及基础的特技动作练习，框架式的木质结构维修成本极低，出现部件损坏时可以单独更换对应的轻木隔框或者杆件，不用整体更换机身，对于航模爱好者来说，不管是自己组装调试，还是日常飞行维护，都有很高的便利性。3D打印的连接件全部采用通用的FDM打印工艺即可制作，不需要高精度的工业级打印设备，普通爱好者自己在家就能打印替换损坏的零件，进一步降低了使用门槛。
