SL_STFPV追踪滑翔机结构设计

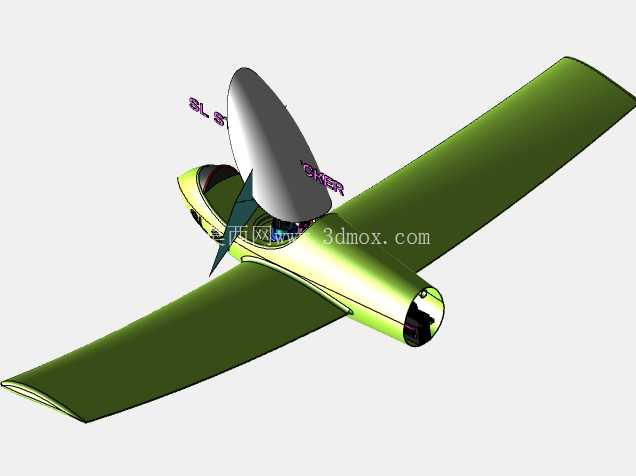

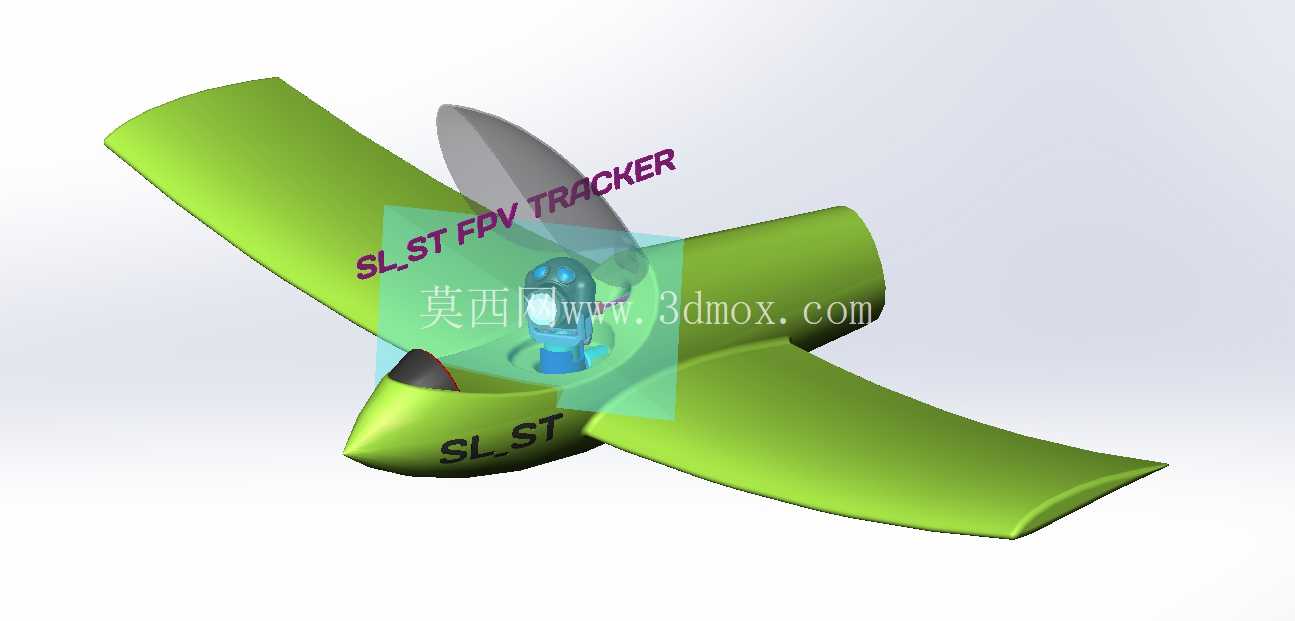

这款FPV追踪滑翔机的结构设计，核心围绕低空低速第一视角飞行的实际需求展开，在前期构型阶段就放弃了传统固定翼的常规尾翼布局，采用了翼身融合的飞翼衍生构型，从当前成型的机翼结构来看，机翼与机身主体采用一体化曲面过渡设计，没有传统机型上机翼与机身的明显安装接缝，这种设计一方面能够大幅降低飞行过程中的诱导阻力，提升低速滑翔状态下的升阻比，另一方面也能减少结构连接点的数量，降低整机装配复杂度与结构重量。

从实际应用场景来看，这类小型FPV滑翔机主要用于近程户外休闲飞行、低空航拍摄影、FPV竞速练习等场景，因此在结构设计上优先考虑抗摔性与易维护性，机翼前缘做了加厚的圆弧过渡处理，能够在发生轻微擦撞、降落触地冲击时分散应力，避免机翼前缘出现结构性断裂。机身中部预留的设备安装舱，边界尺寸经过精准核算，能够容纳常规的FPV摄像头、图传发射模块、小型飞控板、2S锂电池与舵机驱动结构，安装舱的开口位置设置在机身顶部，既能够保证摄像头的前向视野无遮挡，也能方便飞手快速更换电池、调整设备参数，不需要拆解整机结构。

机翼的翼型选用了平凸翼型，这种翼型在低速飞行状态下能够提供足够的升力系数，失速速度更低，对于新手飞手更加友好，同时机翼的后掠角度经过反复调整，能够保证整机的航向稳定性，不需要额外设置垂直尾翼就能维持直线飞行特性，减少了结构件数量。机翼与机身的连接位置做了加强筋过渡设计，从当前的曲面结构可以看到，机翼根部与机身衔接处的壁厚比机翼中段厚1.2mm，能够承受飞行过程中机翼产生的弯曲力矩，避免大机动飞行时机翼根部出现应力断裂。

动力安装位设置在机身头部，采用前拉式动力布局，预留的电机安装座能够适配1104、1306等系列小型无刷电机，螺旋桨的旋转平面与机翼前缘保持足够的安全间隙，即使在大迎角飞行状态下，螺旋桨也不会打到机翼表面。机身尾部的一体化成型尾撑结构，集成了两个升降副翼的舵机安装位，舵机采用埋入式安装，舵面与机翼采用一体化铰接设计，不需要额外安装合页结构，减少了装配间隙带来的操控虚位，能够提升舵面操控的响应精度。

在结构设计的细节处理上，整机的所有曲面过渡都做了圆角处理，没有尖锐的棱角，一方面能够降低飞行过程中的空气阻力，另一方面也能避免在装配、携带过程中划伤操作人员。整机的重心设计位置在机翼弦长的30%处，这个重心位置能够保证滑翔机在无动力滑翔状态下保持平稳的下滑姿态，不会出现头坠或者飘摆的问题，设备舱内预留了电池安装位的前后调整空间，飞手可以根据实际搭载的设备重量调整电池位置，将整机重心调整到最优区间。

从安装边界来看，整机的翼展控制在300mm以内，属于小型FPV机型，能够在公园、郊外开阔场地等小范围空域飞行，不需要太大的起降场地，手抛即可起飞，降落时可以采用机腹擦地的方式降落，机身底部的曲面结构能够分散降落时的冲击载荷，不需要额外安装起落架结构，进一步降低了整机重量。机翼的翼尖做了小角度的上反设计，能够提升整机的横向稳定性，在遇到侧风干扰时能够自动修正姿态，降低飞手的操控难度。

在结构强度的校核上，针对机翼根部、电机安装座、舵机安装位等受力集中的位置，都做了局部加厚处理，通过有限元分析模拟大机动飞行、降落冲击等工况下的应力分布，确保这些位置的应力值在材料的许用应力范围内，选用的打印材料如果采用PLA材质，壁厚设置在1.5mm即可满足日常飞行的强度需求，如果采用更轻的Lw-PLA材质，可以适当增加壁厚到2mm，在保证强度的同时进一步降低整机重量。设备舱内部预留了走线槽位，能够将电调、图传、飞控的连接线规整布置，避免线材在飞行过程中晃动干扰舵面运动，也能减少线材对气动外形的干扰。

这款滑翔机的设计没有追求过高的飞行速度，而是把重点放在低速滑翔的稳定性与FPV飞行的操控手感上，翼身融合的构型不仅在气动上有优势，在外观上也更加简洁流畅，一体化打印的结构不需要额外的支撑结构，打印完成后只需要简单去除支撑、安装电子设备即可完成组装，对于DIY爱好者来说装配门槛很低。机翼的舵面偏转角度经过预设，升降副翼的最大上偏角设置为25度，最大下偏角设置为15度，既能够保证足够的舵效完成横滚、俯仰等机动动作，也不会因为舵面偏转角度过大导致气流分离失速。
