可3D打印分体式宝可梦精灵球结构设计

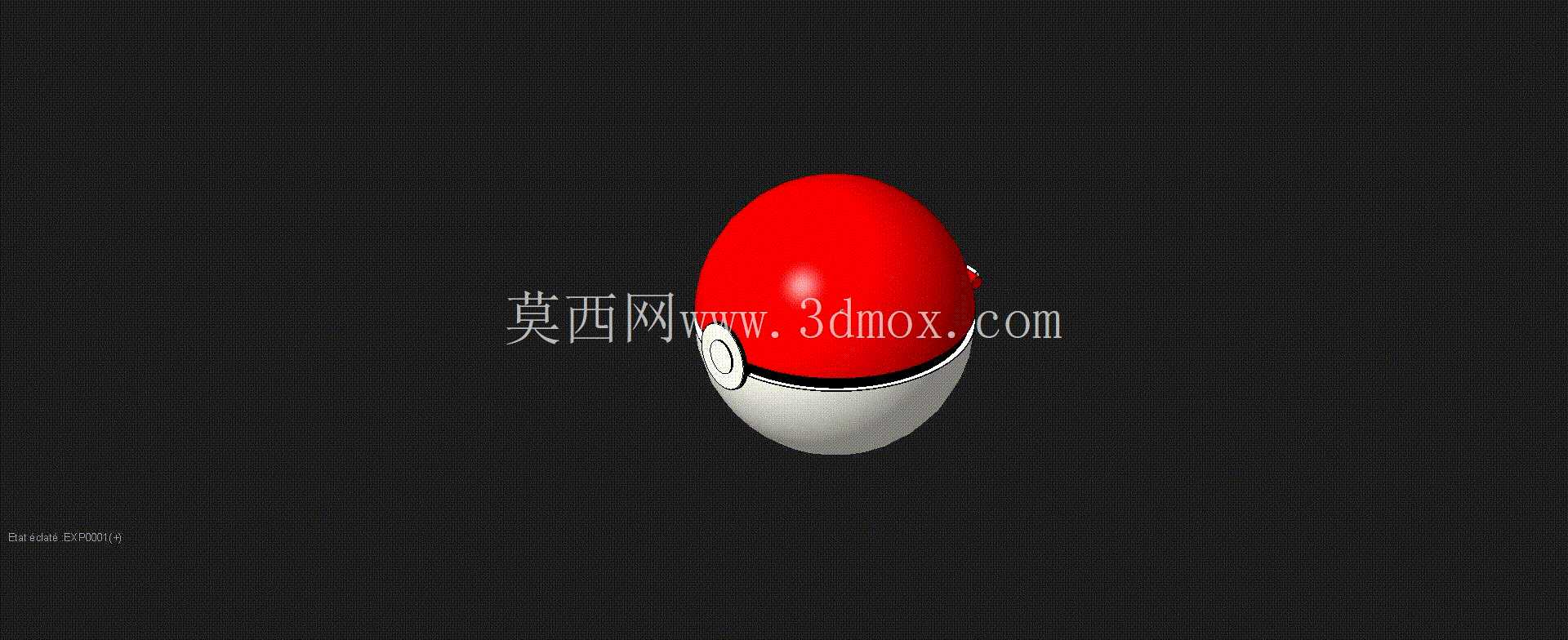

　　从实际应用场景来看，这类打印成品既可以作为潮玩摆件放置于桌面展示，也可以在内部加装小型磁吸结构、电子发光组件，改装成具备开合功能的收纳小盒，放置耳钉、内存卡这类小型零散物件，部分手办创作者还会将其作为宝可梦主题场景的搭配配件，搭配不同比例的宝可梦手办完成场景搭建。设计过程中首先确定了整体的球形轮廓，上下半球的分模面设置在球体赤道位置，也就是红白配色的分界处，分模面做了0.15mm的错位止口结构，上下半球拼装时可以直接卡合定位，不需要额外涂抹胶水就能保证对齐精度，避免出现上下半球错位导致的球体轮廓不圆的问题。这款可打印精灵球的结构设计，核心适配FDM与光固化3D打印的工艺特性，拆分逻辑完全围绕打印成型的可行性与后期拼装的便捷性展开，没有采用一体打印的方案，主要是考虑到一体打印时上下半球的接缝位置容易出现层纹堆积、支撑难以拆除的问题，拆分后的上下半球各自独立打印时，可将半球的圆弧面作为打印贴合面，无需额外添加内部支撑，仅在按钮卡槽位置添加少量易拆除的树状支撑即可，能大幅降低后期打磨的工作量。

　　球体正面的按钮位置做了嵌入式的安装槽，按钮零件单独拆分打印，安装槽的尺寸预留了0.2mm的装配间隙，既可以保证按钮能够顺利卡入，也不会因为间隙过大出现松动脱落的问题，按钮表面做了轻微的圆弧凸起，还原原作的视觉效果同时，也避免打印时尖角位置出现翘边变形。从尺寸边界来看，整体球体直径控制在60mm的常规尺寸，这个尺寸既不会因为体积过小导致细节打印失败，也不会因为体积过大占用过多的打印平台空间，单次打印可以同时排布4套完整的零件，打印效率更高；如果需要调整尺寸，整体结构可以按照比例等比缩放，缩放范围控制在50%到200%之间都能保证装配结构的有效性，缩放时仅需要注意按钮卡槽的间隙随比例同步调整即可，不需要重新修改整体结构。

　　壳体的壁厚统一设置为2mm，这个厚度对于PLA、ABS、光敏树脂等常见3D打印材料来说，既可以保证成品的结构强度，日常拿取摆放时不会轻易碎裂，也不会因为壁厚过厚导致打印时间过长、材料浪费的问题，壳体内部预留了足够的空腔，除了可以加装磁吸、发光组件外，也可以根据需求添加配重块，提升拿取时的质感。表面的配色分界位置没有做凸起的分色棱，而是采用平面分界的设计，方便后期进行分色喷涂或者粘贴水贴，降低后期处理的难度，半球表面的圆弧曲率连续，没有出现曲率突变的位置，打印时层纹过渡更加均匀，打磨后可以获得光滑的球面效果。

　　考虑到不同3D打印机的精度差异，所有装配位置的公差都做了适配性调整，对于精度较高的光固化打印机，装配间隙可以控制在0.1mm，对于精度稍差的FDM打印机，0.2mm的预留间隙也能保证顺利装配，不需要对零件进行额外的打磨修配。上下半球的止口结构做了圆角过渡，避免拼装时锐角位置刮手，同时也能减少打印时的应力集中，防止零件从止口位置开裂。按钮零件的背面做了十字形的加强筋，既可以减少按钮打印时的收缩变形，也能提升按钮的结构强度，反复按动也不会出现断裂的问题。
